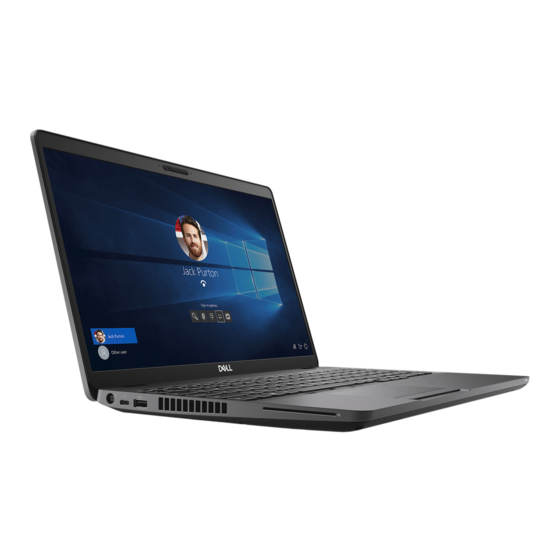

Dell Precision 3541
Service-Handbuch
Vorschriftenmodell: P80G
Vorschriftentyp: P80F003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 3541

Inhaltszusammenfassung für Dell Precision 3541

  • Seite 1 Dell Precision 3541 Service-Handbuch Vorschriftenmodell: P80G Vorschriftentyp: P80F003...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................6 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Transport empfindlicher Komponenten........................9 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 2 Technologie und Komponenten....................
  • Seite 4 Einbauen des DC-In-Anschlusses..........................38 SSD-Festplatte..................................40 Entfernen des SSD-Laufwerks............................ 40 Einbauen des SSD-Laufwerks............................40 Innerer Rahmen..................................41 Entfernen Sie des inneren Rahmens..........................41 Installieren des inneren Rahmens..........................43 Touchpad-Tasten................................45 Touchpad-Tasten................................45 SmartCard-Lesegerät................................. 47 Entfernen des SmartCard-Lesegeräts........................47 Einbauen des SmartCard-Lesegeräts......................... 49 Touchpad-Tasten................................50 Entfernen der Touchpad-Tasten..........................50 Installieren der Touchpad-Tasten..........................51 LED-Platine..................................
  • Seite 5 Einbauen der Handballenstützen-Tastatur-Baugruppe.................... 93 5 Fehlerbehebung......................... 95 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..95 Ausführen der ePSA-Diagnose............................ 95 Systemdiagnoseanzeigen..............................95 Ein- und Ausschalten des WLAN............................96 6 Wie Sie Hilfe bekommen......................98 Kontaktaufnahme mit Dell..............................98 Inhaltsverzeichnis...

  • Seite 6: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 8: Esd-Service-Kit

    elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. • Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Technologie Und Komponenten

    Technologie und Komponenten ANMERKUNG: Die Anleitungen in diesem Abschnitt beziehen sich auf Computer, die mit Windows 10 geliefert werden. Windows 10 ist werkseitig auf diesem Computer installiert. Themen: • DDR4 • USB-Funktionen • USB Typ-C • HDMI 1.4 • USB-Funktionen •...

  • Seite 11: Usb-Funktionen

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern auf dem System wird der neue ON-FLASH-FLASH- oder ON-FLASH-ON-Fehlercode angezeigt. Wenn alle Speicher ausfallen, lässt sich das LCD-Display nicht einschalten.

  • Seite 12: Geschwindigkeit

    • Vollduplex-Datenübertragungen und Unterstützung für neue Übertragungsarten • USB 2.0-Rückwärtskompatibilität • Neue Anschlüsse und Kabel In den folgenden Abschnitten werden einige der am häufigsten gestellten Fragen zu USB 3.0/USB 3.1 Gen 1 behandelt. Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s.

  • Seite 13: Kompatibilität

    • Flash-Laufwerke und Reader mit USB 3.0 /USB-3.1 Gen 1 • Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann.

  • Seite 14: Hauptmerkmale Von Thunderbolt 3 Über Usb Typ-C

    Abbildung 4. Thunderbolt 1 und Thunderbolt 3 1. Thunderbolt 1 und Thunderbolt 2 (miniDP-Stecker) 2. Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über USB Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbps und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät, wie einer externen Festplatte.

  • Seite 15: Funktionen Von Hdmi

    Inhalten. HDMI unterstützt Standard-, Enhanced- oder High-Definition-Video plus mehrkanalfähiges Digital Audio auf einem einzigen Kabel. ANMERKUNG: Die HDMI 1.4 bietet 5.1-Kanal-Audio-Unterstützung. Funktionen von HDMI 1.4 • HDMI-Ethernet-Kanal - Fügt Hochgeschwindigkeits-Netzwerkbetrieb zu einer HDMI-Verbindung hinzu, damit Benutzer ihre IP- fähigen Geräte ohne separates Ethernet-Kabel in vollem Umfang nutzen können •...
  • Seite 16 • Erhöhte maximale Busleistung und erhöhte Gerätestromaufnahme, um ressourcenintensiven Geräten besser zu entsprechen • Neue Funktionen zur Energieverwaltung • Vollduplex-Datenübertragungen und Unterstützung für neue Übertragungsarten • USB 2.0-Rückwärtskompatibilität • Neue Anschlüsse und Kabel In den folgenden Abschnitten werden einige der am häufigsten gestellten Fragen zu USB 3.0/USB 3.1 Gen 1 behandelt. Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed.

  • Seite 17: Netzschalter-Led-Verhalten

    Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller. Netzschalter-LED-Verhalten Auf bestimmten Dell Latitude-Systemen dient die Netzschalter-LED dazu, den Systemstatus anzuzeigen, weshalb der Netzschalter aufleuchtet, wenn er gedrückt wird. Bei Systemen mit optionalem Netzschalter mit Fingerabdruckleser befindet sich keine LED unter dem Netzschalter, weshalb die verfügbaren LEDs im System verwendet werden, um den Systemstatus anzuzeigen.
  • Seite 18 Netzschalter mit Fingerabdruckleser haben keine LED, weshalb die verfügbaren LEDs im System genutzt werden, um den Systemstatus anzuzeigen. • Netzadapter-LED: • Die LED am Netzadapteranschluss leuchtet weiß, wenn über eine Steckdose Strom geliefert wird. • Batterieanzeige-LED: • Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: 1.

  • Seite 19: Hauptkomponenten Ihres Systems

    Hauptkomponenten Ihres Systems 1. Bodenabdeckung 2. Metallene DC-In-Halterung Hauptkomponenten Ihres Systems...
  • Seite 20 19. Knopfzellenbatterie 20. WWAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Hauptkomponenten Ihres Systems...

  • Seite 21: Ausbau Und Wiedereinbau

    Ausbau und Wiedereinbau Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). Info über diese Aufgabe Die Abbildung zeigt die Position der Bodenabdeckung und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Ausbau und Wiedereinbau...
  • Seite 22 Ausbau und Wiedereinbau...

  • Seite 23: Einbauen Der Bodenabdeckung

    Schritte 1. Entfernen Sie die fünf (M2,5x6,3) und drei (M2,5x8) unverlierbaren Schrauben, mit denen die Bodenabdeckung am Computer befestigt ist. 2. Hebeln Sie die Bodenabdeckung beginnend vom rechten Scharnier ab und arbeiten Sie sich entlang. 3. Heben Sie die Bodenabdeckung vom Computer. Einbauen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 24 Ausbau und Wiedereinbau...

  • Seite 25: Akku

    Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. •...

  • Seite 26: Einsetzen Des Akkus

    Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine. 2. Entfernen Sie die einzelne unverlierbare Schraube (M2x6), mit welcher der Akku am Computer befestigt ist. 3. Nehmen Sie den Akku aus dem Computer heraus. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 27: Speichermodule

    Schritte 1. Positionieren Sie den Akku auf der Handballenstützen- und Tastaturbaugruppe und richten Sie die Schraubenbohrungen des Akkus an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die einzelne Schraube (M2x6) wieder an, mit welcher der Akku am Computer befestigt wird. 3.

  • Seite 28: Einsetzen Der Speichermodule

    Schritte 1. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 2. Schieben Sie das Speichermodul und entfernen Sie es aus dem Speichermodulsteckplatz auf der Systemplatine. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 29: Wlan-Karte

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 3. Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut.

  • Seite 30: Einbauen Der Wlan-Karte

    Schritte 1. Machen Sie die WLAN-Karte in Ihrem Computer ausfindig. 2. Entfernen Sie die einzelne Schraube (M2x3), mit der die WLAN-Halterung befestigt ist. 3. Entfernen Sie die WLAN-Halterung aus dem Computer. 4. Trennen Sie das WLAN-Kabel vom WLAN-Modul. 5. Ziehen Sie die WLAN-Karte aus dem Computer heraus. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 31: Wwan-Karte

    Schritte 1. Machen Sie die WLAN-Karte im Computer ausfindig. 2. Setzen Sie die WLAN-Karte in den Steckplatz auf der Systemplatine ein. 3. Schließen Sie die Kabel der WLAN-Karte wieder an das WLAN-Modul an. 4. Platzieren Sie die WLAN-Metallhalterung auf der WLAN-Karte und befestigen Sie sie mit der einzelnen Schraube (M2x3). Nächste Schritte 1.

  • Seite 32: Einbauen Des Wwan

    3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der WWAN-Karte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Machen Sie die WWAN-Karte im Computer ausfindig. 2. Entfernen Sie die einzelne Schraube (M2x3), mit der die WWAN-Metallhalterung am Computer befestigt ist. 3.

  • Seite 33: Festplattenlaufwerk

    Schritte 1. Machen Sie den WWAN-Steckplatz im Computer ausfindig. 2. Setzen Sie die WWAN-Karte in den entsprechenden Steckplatz im Computer ein. 3. Verbinden Sie die WWAN-Kabel mit dem WWAN-Kartenmodul. 4. Platzieren Sie die WWAN-Metallhalterung auf dem WWAN-Kartenmodul. 5. Bringen Sie die einzelne Schraube (M2x3) wieder an, mit der das Modul am Computer befestigt wird. Nächste Schritte 1.

  • Seite 34: Einbauen Der Festplatte

    2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der HDD und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Machen Sie die HDD im Computer ausfindig. 2.

  • Seite 35: Knopfzellenbatterie

    Schritte 1. Machen Sie den Systemplatinensteckplatz in Ihrem Computer ausfindig. 2. Installieren Sie das Festplattenlaufwerk im Computer und richten Sie es aus. 3. Ziehen Sie die vier Schrauben (M2x2.7) fest, mit denen die HDD an der Systemplatine befestigt wird. 4. Schließen Sie das Festplattenkabel an den Anschluss auf der Systemplatine an. Nächste Schritte 1.

  • Seite 36: Einsetzen Der Knopfzelle

    Schritte 1. Machen Sie die Knopfzellenbatterie im Computer ausfindig. 2. Trennen Sie das Kabel der Knopfzelle von der Systemplatine. 3. Heben Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzelle Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 37: Dc-In-Port

    Schritte 1. Machen Sie die Knopfzelle im Computer ausfindig. 2. Setzen Sie die Knopfzelle an ihrem Steckplatz ein. 3. Verbinden Sie das Kabel der Knopfzelle mit der Systemplatine. Nächste Schritte 1. Bauen Sie den Akku ein. 2. Bringen Sie die Abdeckung an der Unterseite 3.

  • Seite 38: Einbauen Des Dc-In-Anschlusses

    Schritte 1. Machen Sie den DC-In-Anschluss in Ihrem Computer ausfindig. 2. Entfernen Sie die beiden Schrauben (M2x5), welche die DC-In-Metallhalterung befestigen. 3. Heben Sie die DC-In-Metallhalterung aus dem Computer. 4. Trennen Sie das DC-In-Kabel von der Systemplatine. 5. Entfernen Sie den DC-In-Anschluss vom Computer. Einbauen des DC-In-Anschlusses Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 39 Schritte 1. Machen Sie den DC-In-Steckplatz im Computer ausfindig. 2. Setzen Sie den DC-In-Anschluss in den entsprechenden Steckplatz im Computer ein. 3. Verbinden Sie das DC-In-Kabel mit der Systemplatine. 4. Befestigen Sie die DC-In-Metallhalterung am DC-In-Anschluss. 5. Bringen Sie die zwei Schrauben (M2x5) wieder an, mit denen die DC-In-Metallhalterung an der Systemplatine befestigt wird. Nächste Schritte 1.

  • Seite 40: Ssd-Festplatte

    SSD-Festplatte Entfernen des SSD-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der SSD und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 41: Innerer Rahmen

    Schritte 1. Machen Sie den SSD-Steckplatz im Computer ausfindig. 2. Schieben Sie die SSD in den Steckplatz hinein. 3. Platzieren Sie die SSD-Thermoplatte über dem SSD-Modul. 4. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen das SSD-Modul im System befestigt wird. Nächste Schritte 1.
  • Seite 42 Schritte 1. Machen Sie die Systemplatine in Ihrem Computer ausfindig. 2. Lösen Sie die WWAN- und WLAN-Kabel aus den Führungsklemmen. 3. Trennen und entfernen Sie das Lautsprecherkabel. Ausbau und Wiedereinbau...

  • Seite 43: Installieren Des Inneren Rahmens

    4. Entfernen Sie die fünf (M2x5) und sechs (M2x3) Schrauben, mit denen der innere Rahmen am Computer befestigt ist. 5. Heben Sie den inneren Rahmen aus dem Computer heraus. Installieren des inneren Rahmens Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 44 Schritte 1. Machen Sie den Steckplatz des inneren Rahmens im Computer ausfindig. 2. Setzen Sie den inneren Rahmen am entsprechenden Steckplatz in den Computer ein und richten Sie ihn aus. 3. Bringen Sie die fünf (M2x5) und sechs (M2x3) Schrauben an, mit denen der innere Rahmen am Computer befestigt ist. Ausbau und Wiedereinbau...

  • Seite 45: Touchpad-Tasten

    4. Führen Sie das Kabel der WWAN- und WLAN-Karte durch die Halteklammern auf dem Rahmen. 5. Ziehen Sie das Lautsprecherkabel durch die Halteklammern und schließen Sie es an der Systemplatine an. Nächste Schritte 1. Setzen Sie die WWAN-Karte ein. 2. Setzen Sie die WLAN-Karte ein.
  • Seite 46 Schritte 1. Machen Sie die Touchpad-Tastenplatine in Ihrem Computer ausfindig. 2. Öffnen Sie die Verriegelung und ziehen Sie das Kabel der Platine des SmartCard-Lesegeräts von der Systemplatine ab. 3. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Touchpad-Tasten vom Anschluss. 4.

  • Seite 47: Smartcard-Lesegerät

    Schritte 1. Machen Sie den Steckplatz für die Touchpad-Tasten in Ihrem Computer ausfindig. 2. Setzen Sie die Touchpad-Tasten am entsprechenden Steckplatz in den Computer ein und richten Sie sie aus. 3. Verbinden Sie das Kabel der Touchpad-Tasten mit dem Anschluss auf der Systemplatine und schließen Sie die Verriegelung. 4.
  • Seite 48 3. Entfernen Sie den Akku. 4. Entfernen Sie die Solid-State-Festplatte. 5. Entfernen Sie die HDD. 6. Entfernen Sie die WLAN-Karte. 7. Entfernen Sie die WWAN-Karte. 8. Entfernen Sie den inneren Rahmen. Info über diese Aufgabe Die Abbildung zeigt die Position des SmartCard-Lesegeräts an und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 49: Einbauen Des Smartcard-Lesegeräts

    Einbauen des SmartCard-Lesegeräts Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Platine des SmartCard-Lesegeräts an und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 50: Touchpad-Tasten

    3. Setzen Sie die WLAN-Karte ein. 4. Installieren Sie die HDD. 5. Installieren Sie die Solid-State-Festplatte. 6. Bauen Sie den Akku ein. 7. Bringen Sie die Abdeckung an der Unterseite 8. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers).

  • Seite 51: Installieren Der Touchpad-Tasten

    Schritte 1. Machen Sie die Touchpad-Tastenplatine in Ihrem Computer ausfindig. 2. Öffnen Sie die Verriegelung und ziehen Sie das Kabel der Platine des SmartCard-Lesegeräts von der Systemplatine ab. 3. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Touchpad-Tasten vom Anschluss. 4.

  • Seite 52: Led-Platine

    3. Setzen Sie die WLAN-Karte ein. 4. Installieren Sie die HDD. 5. Installieren Sie die Solid-State-Festplatte. 6. Bauen Sie den Akku ein. 7. Bringen Sie die Abdeckung an der Unterseite 8. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers).

  • Seite 53: Einbauen Der Led-Platine

    Schritte 1. Machen Sie die LED-Platine in Ihrem Computer ausfindig. 2. Öffnen Sie den Riegel und trennen Sie das LED-Platinenkabel von der Systemplatine. 3. Lösen Sie das LED-Platinenkabel. ANMERKUNG: Das Kabel der LED-Platine mit einem Klebestreifen am Computer gesichert. 4. Entfernen Sie die Schraube (M2x3), mit der die LED-Platine am Computer befestigt ist. 5.
  • Seite 54 Schritte 1. Machen Sie den Steckplatz der LED-Platine in Ihrem Computer ausfindig. 2. Richten Sie die LED-Platine entsprechend aus und setzen Sie sie in den Steckplatz im Computer ein. 3. Bringen Sie die einzelne Schraube (M2x3) an, mit der die LED-Platine am Computer befestigt ist. 4.

  • Seite 55: Lautsprecher

    Lautsprecher Entfernen der Lautsprecher Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die Solid-State-Festplatte. 5.

  • Seite 56: Einbauen Der Lautsprecher

    Schritte 1. Machen Sie die Lautsprecher in Ihrem Computer ausfindig. 2. Lösen Sie die Lautsprecherkabel aus den Halteklammern auf dem Computer. 3. Heben Sie die Lautsprecher aus dem Computer heraus. Einbauen der Lautsprecher Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 57: Kühlkörperbaugruppe - Separat

    Nächste Schritte 1. Bauen Sie die LED-Platine ein. 2. Installieren Sie den inneren Rahmen. 3. Setzen Sie die WWAN-Karte ein. 4. Setzen Sie die WLAN-Karte ein. 5. Installieren Sie die HDD. 6. Installieren Sie die Solid-State-Festplatte. 7. Bauen Sie den Akku ein.
  • Seite 58 Ausbau und Wiedereinbau...

  • Seite 59: Installieren Der Kühlkörperbaugruppe - Separat

    Schritte 1. Machen Sie den Steckplatz der Kühlkörperbaugruppe im Computer ausfindig. 2. Entfernen Sie die zwei (M2x5) und sechs (M2x3) unverlierbaren Schrauben, mit denen die Kühlkörperbaugruppe am Computer befestigt ist. 3. Trennen Sie das Kühlkörper-Lüfterkabel von der Systemplatine. 4. Heben Sie die Kühlkörperbaugruppe aus dem Computer. 5.
  • Seite 60 Ausbau und Wiedereinbau...
  • Seite 61 Schritte 1. Machen Sie den Steckplatz des Kühlkörpers im Computer ausfindig. 2. Richten Sie den Kühlkörperlüfter an der Kühlkörperbaugruppe aus und setzen Sie ihn ein. 3. Bringen Sie die einzelne M2x5-Schraube an, mit welcher der Kühlkörperlüfter an der Kühlkörperbaugruppe befestigt wird. 4.

  • Seite 62: Kühlkörperbaugruppe - Uma

    Kühlkörperbaugruppe – UMA Entfernen der Kühlkörperbaugruppe – UMA Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. Info über diese Aufgabe Die Abbildung zeigt die Position der Kühlkörperbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 63: Installieren Der Kühlkörperbaugruppe - Uma

    Schritte 1. Machen Sie den Kühlkörper im Computer ausfindig. 2. Entfernen Sie die zwei (M2x5) und vier (M2x3) Schrauben, mit denen die Kühlkörperbaugruppe am Computer befestigt ist. ANMERKUNG: Entfernen Sie die Schrauben entsprechend der Erläuterung am Kühlkörper-Modul. 3. Trennen Sie das Kühlkörper-Lüfterkabel von der Systemplatine. 4.
  • Seite 64 Ausbau und Wiedereinbau...
  • Seite 65 Schritte 1. Machen Sie den Steckplatz des Kühlkörpers im Computer ausfindig. 2. Richten Sie den Kühlkörperlüfter an der Kühlkörperbaugruppe aus und setzen Sie ihn ein. 3. Bringen Sie die einzelne M2x5-Schraube an, mit welcher der Kühlkörperlüfter an der Kühlkörperbaugruppe befestigt wird. 4.

  • Seite 66: Systemplatine

    Systemplatine Entfernen der Systemplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die Solid-State-Festplatte. 5.
  • Seite 67 Ausbau und Wiedereinbau...

  • Seite 68: Einbauen Der Systemplatine

    Schritte 1. Machen Sie die Systemplatine in Ihrem Computer ausfindig. 2. Entfernen Sie die einzelne Schraube (M2x3), mit der die Metallhalterung des Fingerabdrucklesers befestigt ist. 3. Entfernen Sie die Metallhalterung des Fingerabdrucklesers vom Computer und drehen Sie den Fingerabdrucksensor um. 4.
  • Seite 69 Ausbau und Wiedereinbau...

  • Seite 70: Tastatur

    Schritte 1. Machen Sie den Systemplatinensteckplatz in Ihrem Computer ausfindig. 2. Schieben Sie die Ports auf der Systemplatine in die Steckplätze auf der Handballenstützen- und Tastaturbaugruppe und richten Sie die Schraubenbohrungen der Systemplatine an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 3.

  • Seite 71: Einsetzen Der Tastatur

    Schritte 1. Machen Sie die Tastatur im Computer ausfindig. 2. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastaturhintergrundbeleuchtung von der Handballenstütze. 3. Entfernen Sie die 22 Schrauben (M2x2), mit denen die Tastatur am Gehäuse des Computers befestigt ist. 4.
  • Seite 72 Schritte 1. Machen Sie den Tastatursteckplatz im Computer ausfindig. 2. Setzen Sie die Tastatur am entsprechenden Steckplatz in den Computer ein und richten Sie sie aus. 3. Installieren Sie die 22 (M2x2) Schrauben, mit denen die Tastatur am Gehäuse des Computers befestigt wird. 4.

  • Seite 73: Tastaturhalterung

    Tastaturhalterung Entfernen der Tastaturhalterung Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie das Solid-State-Laufwerk. 5.

  • Seite 74: Einbauen Der Tastaturhalterung

    3. Heben Sie die Tastatur aus der Tastaturhalterung. Einbauen der Tastaturhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position der Tastaturhalterung und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1.

  • Seite 75: Betriebsschalter

    7. Installieren Sie die HDD. 8. Installieren Sie die Solid-State-Festplatte. 9. Bauen Sie den Akku ein. 10. Bringen Sie die Abdeckung an der Unterseite 11. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers).

  • Seite 76: Einbauen Des Netzschalters Mit Fingerabdruckleser

    Einbauen des Netzschalters mit Fingerabdruckleser Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die Abbildung zeigt die Position des Betriebsschalters mit Fingerabdruckleser und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 77: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die WLAN-Karte. 5.
  • Seite 78 Ausbau und Wiedereinbau...
  • Seite 79 Ausbau und Wiedereinbau...

  • Seite 80: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Machen Sie das Bildschirmkabel, das Touchscreen-Kabel und die Bildschirmscharniere in Ihrem Computer ausfindig. 2. Entfernen Sie das Klebeband und trennen Sie das Touchscreen-Kabel. 3. Entfernen Sie die beiden Schrauben (M2x3), mit denen die EDP-Metallhalterung am Computer befestigt ist. 4.
  • Seite 81 Ausbau und Wiedereinbau...
  • Seite 82 Ausbau und Wiedereinbau...

  • Seite 83: Bildschirmblende

    Schritte 1. Platzieren Sie die Bildschirmbaugruppe auf einer sauberen und ebenen Oberfläche. 2. Platzieren Sie die Handballenstützen- und Tastaturbaugruppe korrekt ausgerichtet auf der Bildschirmbaugruppe. 3. Schließen Sie mithilfe der Führungsstifte die Bildschirmscharniere. 4. Schließen Sie das Bildschirmkabel an der Systemplatine an und befestigen Sie das Klebeband, um das Bildschirmkabel zu sichern. 5.

  • Seite 84: Einbauen Der Bildschirmblende

    Schritte 1. Hebeln Sie mithilfe eines Kunststoffstifts die untere Kante der Bildschirmblende beginnend von den Aussparungen in Nähe der Scharniere auf. 2. Arbeiten Sie sich entlang der Kanten der Bildschirmblende, um sie von der rückseitigen Bildschirmabdeckung und der Antennenbaugruppe zu lösen. 3.

  • Seite 85: Scharnierabdeckungen

    Schritte Richten Sie die Bildschirmblende an der hinteren Bildschirmabdeckung und der Antennenbaugruppe aus und lassen Sie sie vorsichtig einrasten. Nächste Schritte 1. Bauen Sie die Bildschirmbaugruppe ein. 2. Setzen Sie die WWAN-Karte ein. 3. Setzen Sie die WLAN-Karte ein. 4. Bauen Sie den Akku ein.

  • Seite 86: Einbauen Der Scharnierabdeckungen

    2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die Bildschirmbaugruppe. 5. Entfernen Sie die Bildschirmblende. Info über diese Aufgabe Die Abbildung zeigt die Position der Scharnierabdeckungen und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1.

  • Seite 87: Bildschirm

    Schritte 1. Platzieren Sie die Scharnierabdeckungen und schieben Sie sie auf den Bildschirmscharnieren nach außen. 2. Bringen Sie die beiden Schrauben (M2x2,5) wieder an, um die Scharnierabdeckungen am Bildschirmscharnier zu befestigen. Nächste Schritte 1. Bauen Sie die Bildschirmblende ein. 2. Bauen Sie die Bildschirmbaugruppe ein.
  • Seite 88 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. Entfernen Sie die WLAN-Karte. 5. Entfernen Sie die WWAN-Karte. 6. Entfernen Sie die Bildschirmbaugruppe. 7. Entfernen Sie die Bildschirmblende. 8. Entfernen Sie die Scharnierabdeckungen. Info über diese Aufgabe Die Abbildung zeigt die Position des Bildschirms und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
  • Seite 89 Ausbau und Wiedereinbau...

  • Seite 90: Einbauen Des Bildschirms

    Schritte 1. Machen Sie den Bildschirm an der hinteren Bildschirmabdeckung ausfindig. 2. Entfernen Sie die vier Schrauben (M2.5x3.5), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. 3. Heben und drehen Sie den Bildschirm, um Zugang zum Bildschirmkabel zu erhalten. 4.
  • Seite 91 Ausbau und Wiedereinbau...

  • Seite 92: Handballenstützen-Baugruppe

    Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss und schließen Sie den Riegel. 2. Bringen Sie das Klebeband zur Befestigung des Bildschirmkabelanschlusses an. 3. Bringen Sie das leitfähige Klebeband an, um den Bildschirmkabelanschluss zu befestigen. 4. Ersetzen Sie die vier Schrauben (M2.5x3.5), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist. Nächste Schritte 1.

  • Seite 93: Einbauen Der Handballenstützen-Tastatur-Baugruppe

    Schritte Nachdem Sie die Schritte im Abschnitt mit den Voraussetzungen durchgeführt haben, haben Sie nur noch die Handballenstützen- Tastatur-Baugruppe vor sich. Einbauen der Handballenstützen-Tastatur-Baugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 94 Schritte Legen Sie die Handballenstützen-Tastatur-Baugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie das Touchpad ein. 3. Bauen Sie den DC-In-Anschluss ein. 4. Bauen Sie den Netzschalter mit Fingerabdruckleser ein. 5. Bauen Sie die Bildschirmbaugruppe ein.

  • Seite 95: Fehlerbehebung

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 96: Ein- Und Ausschalten Des Wlan

    • Der Computer läuft im Akkubetrieb und der Akku verfügt über mehr als 5 % Ladekapazität. • Computer befindet sich im Standby- oder Schlafmodus oder ist ausgeschaltet. Die Stromversorgungs- und Akkuzustandsanzeige blinkt gelb und es ertönen Signaltoncodes, die auf Fehler hinweisen. Zum Beispiel blinkt die Betriebs-/Akkuzustandsanzeige zwei Mal gelb, gefolgt von einer Pause und dann drei Mal weiß, gefolgt von einer Pause.
  • Seite 97 7. Schalten Sie den Computer ein. Fehlerbehebung...

  • Seite 98: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
