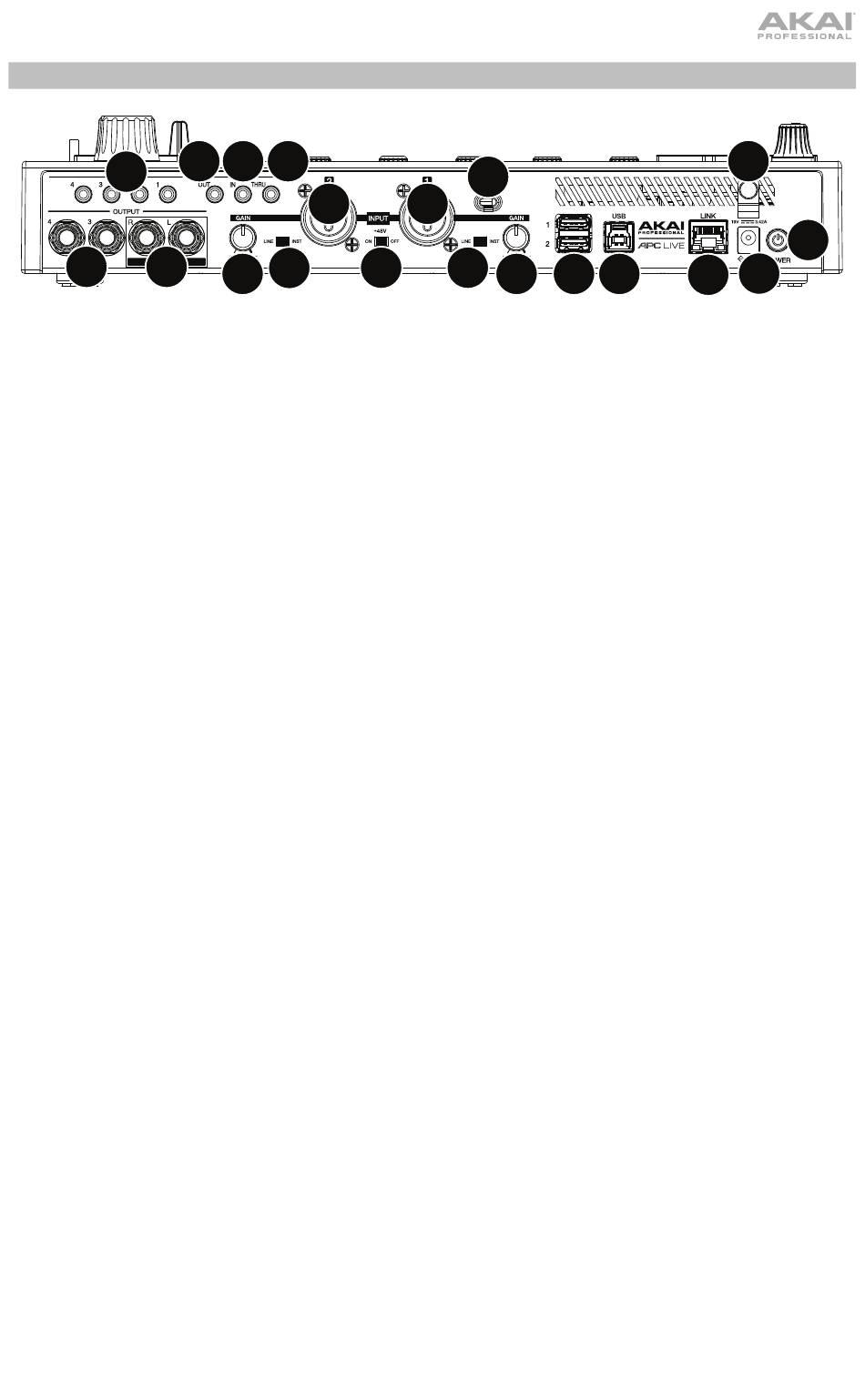

Pannello posteriore
15
11
11
1.
Ingresso di alimentazione: collegare l'adattatore di alimentazione in dotazione (19 V,
3,42 A, centro-positivo) a questo jack, quindi a una presa elettrica.
2.
Blocco dell'adattatore di alimentazione: fissare il cavo dell'adattatore di alimentazione
a questa sicura per evitare che si scolleghi accidentalmente.
3.
Interruttore di alimentazione: premere questo tasto per accendere o spegnere l'APC
Live.
4.
Link: collegare un cavo Ethernet standard a questa porta per utilizzare l'Ableton Link e
altri dispositivi compatibili con l'APC Live. Per maggiori informazioni, scaricare la Guida
per l'uso completa.
5.
Porta USB-B: servirsi del cavo USB in dotazione per collegare questa porta USB ad alta
forza di ritenzione ad una porta USB libera del computer.
6.
Porta USB-A: collegare drive flash USB a queste porte USB per accedere direttamente
ai relativi file utilizzando l'APC Live.
7.
Ingresso 1/2 (XLR o 1/4" / 6,35 mm): servirsi di cavi XLR standard o da 1/4" (6,35 mm)
per collegare questi ingressi a una fonte audio (microfono, mixer, sintetizzatore, ecc.).
Quando si utilizza un cavo da 1/4", il preamp Mic viene rimosso dal circuito e
l'interruttore Line/Inst può essere utilizzato per impostare l'impedenza.
Girare le manopole Gain per regolare il livello di ingresso di ciascuno.
8.
Gain (guadagno): servirsi di queste manopole per regolare il guadagno del segnale in arrivo
dall'Ingresso 1/2. Prestare attenzione quando si imposta la manopola a livelli più elevati che
possono causare la distorsione del segnale.
9.
Line/Inst: servirsi di questi interruttori per impostare l'Ingresso 1/2 per accettare una
fonte a livello di linea o a livello strumentale quando si utilizza un collegamento da 1/4"
10. Alimentazione Phantom (+48V): questo interruttore attiva e disattiva l'alimentazione
phantom per l'Ingresso 1/2. Quando attivata, +48V di alimentazione phantom saranno
forniti a entrambi gli ingressi. Va notato che la maggior parte dei microfoni dinamici non
richiede l'alimentazione phantom, mentre la maggior parte dei microfoni a condensatore
sì. Fare riferimento alla documentazione del proprio microfono per sapere se richiede
alimentazione phantom o meno.
11. Uscite (da 6,35 mm / 1/4"): servirsi di cavi TRS standard da 6,35 mm (1/4") per collegare
queste uscite a monitor, mixer, ecc. Le uscite Master L/R sono uguali alle Uscite 1,2.
12. Uscita MIDI: collegare dispositivi MIDI da 1/8" compatibili a questa uscita, oppure
servirsi dell'adattatore da 1/8" a MIDI in dotazione per collegare un cavo MIDI a 5 poli
standard da questa uscita all'ingresso MIDI di un dispositivo MIDI esterno (sintetizzatore,
drum machine, ecc.).
12 13
14
7
9
8
16
7
10
9
8
4
6
5
2
3
1
