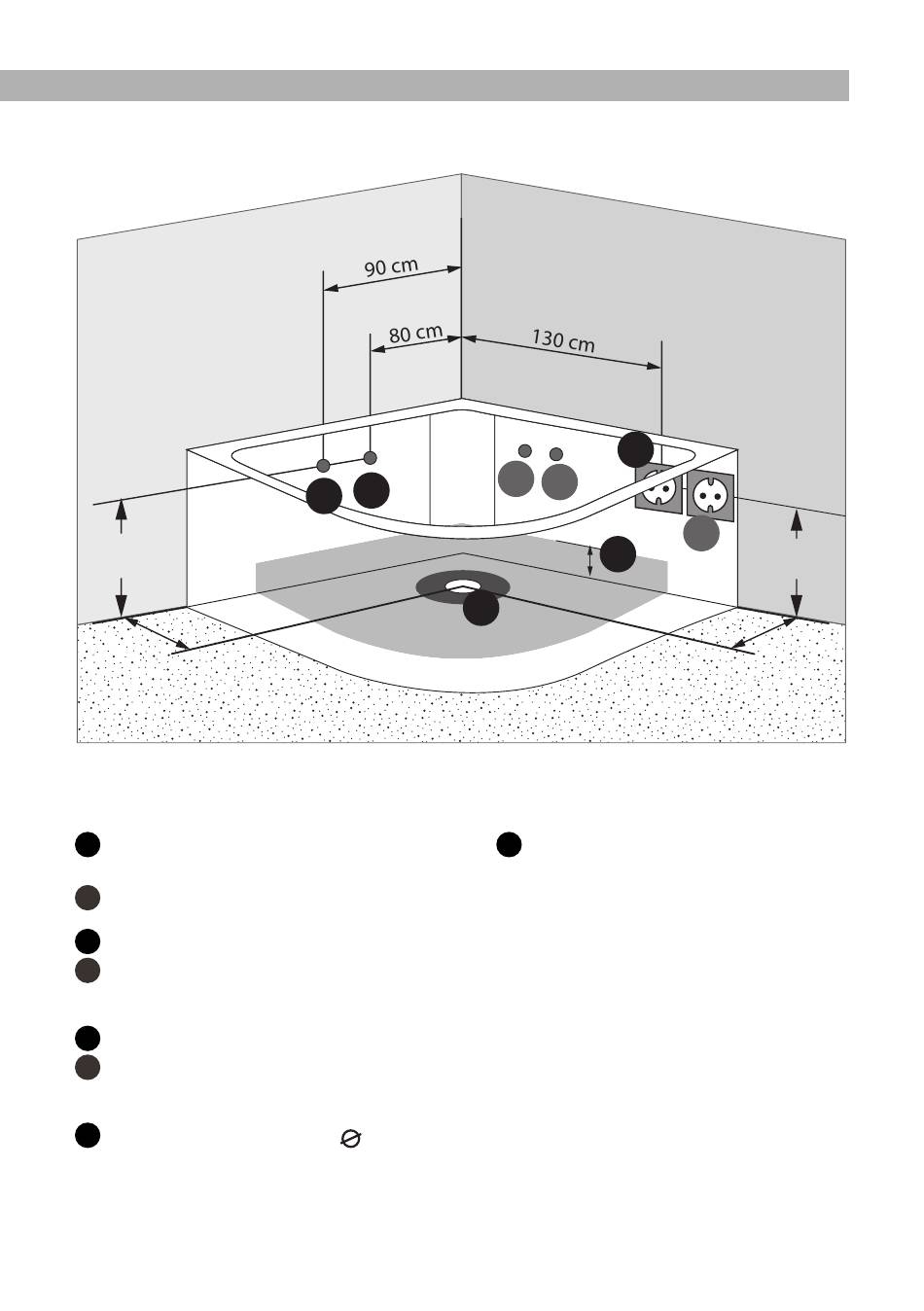

Vorbereitung der Anschlüsse
40 cm
55 cm
1
SchuKo-Steckdose 230V 16A
(oder Festanschluss dose)
1a R-Variante
2
Warmwasser 1/2 Zoll
möglich mit Schlauch-
2a
verlängerung
3
Kaltwasser 1/2 Zoll
3a möglich mit Schlauch-
verlängerung
4
ACHTUNG: die 15 cm
den weißen Siphon (dunkel-
grauer Bereich) unter dem
Abfluss freilassen
2 3
4
um
1
2a 3a
5
5
grauer Bereich = mögl. Bereich
für die Abflussrohre, im Wand-
bereich kann der Abfluss sich
bis zu einer max. Höhe von
6 cm zur Lochmitte befinden.
Abwasser über einen mitgeliefer-
ten flexiblen Anschluss HT 40.
Anschluss ohne Demontage der
Schürze/Blende möglich.
1a
40 cm
55 cm
5
