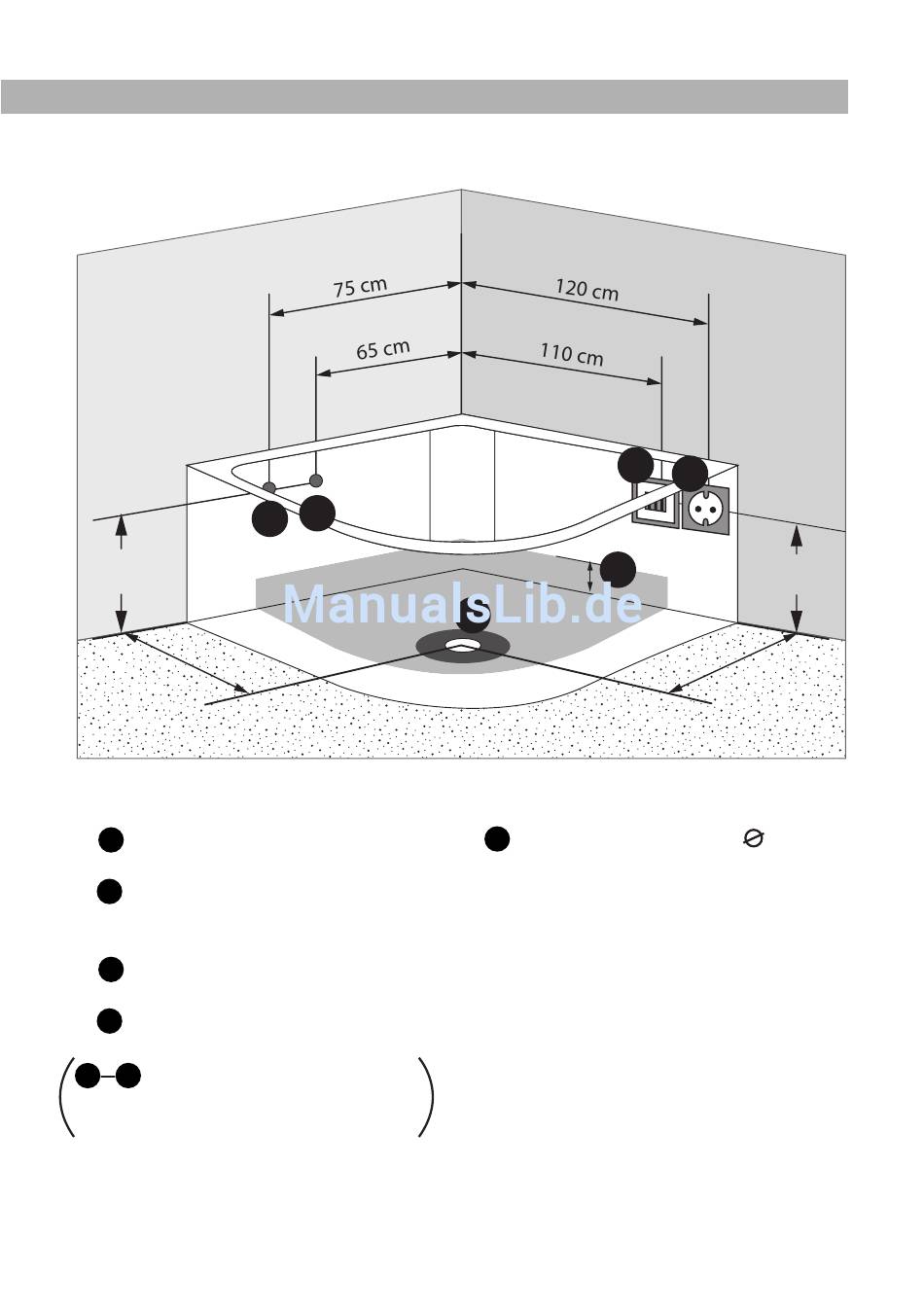

Vorbereitung der Anschlüsse
40 cm
100 cm
1
Telefonanschlussdose
2
SchuKo-Steckdose 230V 16A
(oder Festanschlussdose)
3
Warmwasser 1/2 Zoll
4
Kaltwasser 1/2 Zoll
3 4
Anschlüsse können auch auf
der gegenüberliegenden Seite
liegen
3 4
1 2
6
5
6
ACHTUNG: die 15 cm
weißen Siphon (dunkelgrauer Be-
reich) unter der Duschtasse freilassen
grauer Bereich = mögl. Bereich für
die Abflussrohre, im Wandbereich
kann der Abfluss sich bis zu einer
max. Höhe von 6 cm zur Lochmitte
befinden
Anschluss Abwasser über einen mit-
gelieferten flexiblen Schlauch HT 40
40 cm
100 cm
um den
5
