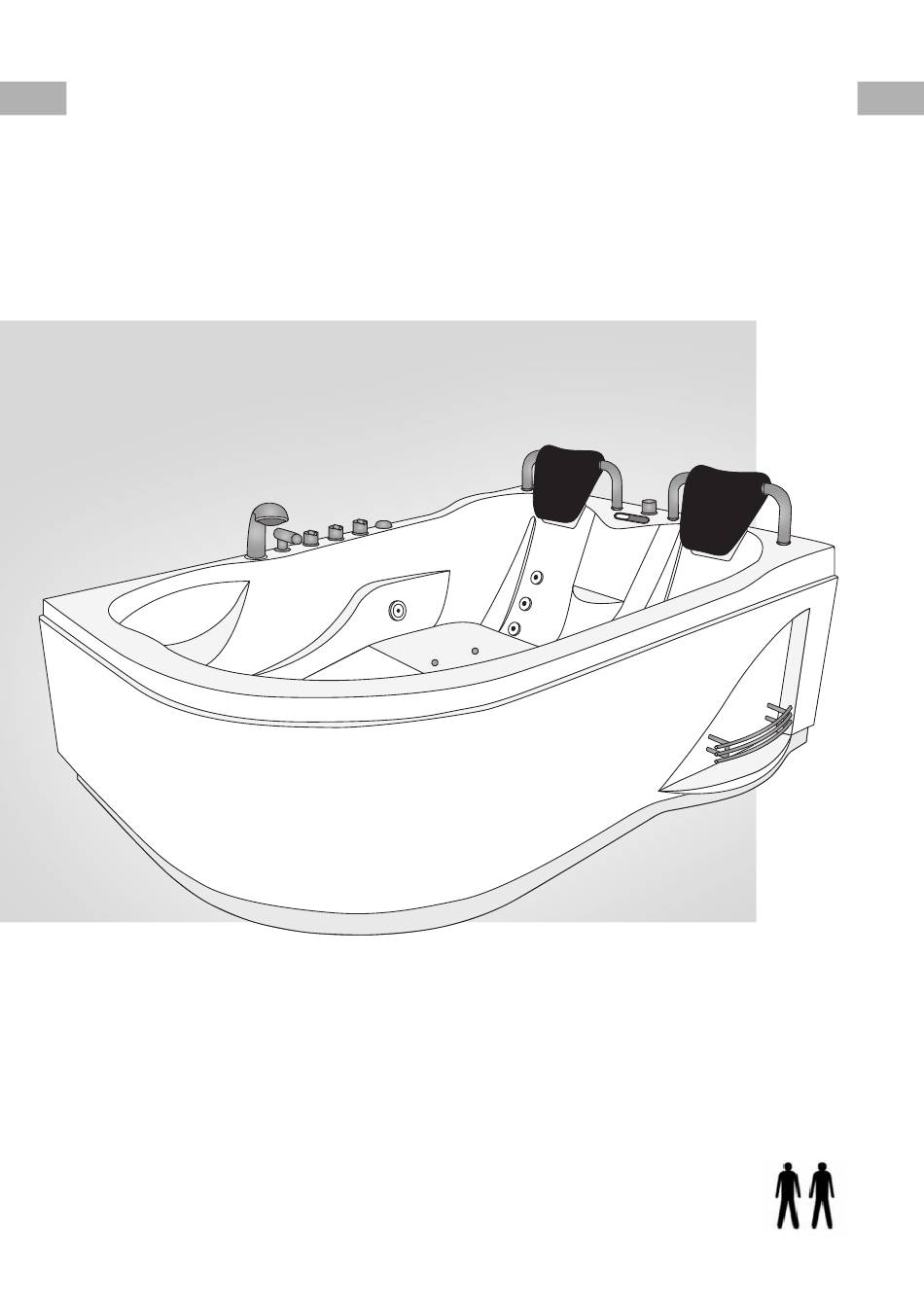

- Seite 1 Aufbauanleitung Whirlpool Badewanne A2113 (08v19) Achtung: Der Aufbau dieses Pools sollte zu zweit erfolgen!
-
Seite 2: Abdichten Von Bereichen Unter/Hinter Der Badewanne
Design und zur Verwendung anderer Bauteile kommen. Wir versuchen auf den folgenden Seiten immer aktuell zu bleiben. Sollten Fragen beim Aufbau auftreten dann erreichen Sie uns unter 03 57 95-41 90 00 oder per E-Mail an info@trendbad24.de. Für Hinweise zur Verbesserung sind wir sehr dankbar. -
Seite 3: Technische Daten
Bitte beachten: • Der Pool darf nicht fest eingebaut werden. Es muss gewährleistet sein, dass dieser zu Wartungsarbeiten von der Wand abgerückt werden kann. • Der Pool sollte von einem zugelassenen Handwerker angeschlossen werden. • Der Aufbau des Pools sollte von einem Fachmann unter Berücksichtigung dieser Auf- bauanleitung erfolgen. -
Seite 4: Werkzeuge Für Den Aufbau
Werkzeuge für den Aufbau Werkzeug ist nicht im Paket enthalten. Wasserwaage Maßband Kreuz-/Schlitz- Maulschlüssel schraubendreher Bemaßung Für zwei Personen ausreichend Platz. 120 cm 182 cm Sitz äche: Länge: 120 cm Breite: 90 cm Höhe: 47 cm 120 cm Liege äche 90 cm Liege äche Er ist dafür vorgesehen, um in einer Ecke zu stehen. -
Seite 5: Vorbereitung Der Anschlüsse
Vorbereitung der Anschlüsse Modell A 2113 90 cm 80 cm 90 cm 40 cm 40 cm 57 cm 150 cm Warmwasser 1/2 Zoll grauer Bereich = mögl. Bereich für die Ab ussrohre, Warmwasser 1/2 Zoll im Wandbereich kann sich der Ab uss bis zu einer Kaltwasser 1/2 Zoll max. -
Seite 6: Abflussrohre Installieren
Ausrichten Damit der Pool gerade steht, ist es notwendig den Pool mit Hilfe einer Wasserwaage genau auszurichten. Jeder Fuß ist einzeln einstellbar, so können Sie kleine Unebenheiten des Boden ausgleichen. Bitte beachten Sie unbedingt, dass alle Füße den Boden berühren und das Gewicht gleichmäßig auf den Boden verteilt ist. -
Seite 7: Kalt- Und Warmwasser Anschließen
Kalt- und Warmwasser anschließen Nachdem die Abflussrohre installiert sind, wird nun das Wasser angeschlossen. Der Kalt- wasseranschluss befindet sich rechts und der Warmwasseranschluss links. Wand Warmwasser Kaltwasser Wanne Inbetriebnahme/Dichtheitsprüfung Für die Dichtheitsprüfung schließen Sie nun bitte das Wasser und das Abwasser mit den Schlauchverbindungen an. - Seite 8 Wanne verblenden Wenn die Wanne fertig und fachgerecht angeschlossen wurde, werden die Seiten verblen- det. Dazu einfach die Wanne leicht ankippen und erhöhen um die Seitenteile unter zu kli- cken, nun nur noch verschrauben und die Abdeckkappe auf die Schraube setzen.
-
Seite 9: Pool Bedienteil
Abdichten Zwischen der Wanne und der Wand können Sie nun zur Abdichtung eine Silikonfuge ziehen. Pool Bedienteil Massage- Ein- /Ausschalter Stärkeregelung Heizung* Wahlfunktionstaste +/- Sprudelmassage Bestätigungstaste Ozon Wahlfunktionstaste +/- Unterwasserlicht * Für die Temperatureinstellung lange die OK Taste drücken und dann über die Pfeiltasten die gewünschte Temperatur wählen. -
Seite 10: Gewährleistung Und Service
Mängel, welche auf kalkhaltiges oder eisenreiches Wasser zurück zu führen sind werden von der Gewährleistung ausgeschlossen. Bitte das Ersatzteil genau beschreiben - am bes- ten die in diesem Heft verwandte Bezeichnung, sowie den genauen Pooltyp (z.B. A2113) hinzufügen. Für Ihre Hinweise und Anregungen sind wir immer offen. - Seite 12 GmbH & Co. KG...
