5 Anwendungsrichtlinien
Einstellung
Externes Raumthermostat für die
Haupt-Zone:
▪ #: [2.A]
▪ Code: [C-05]
Vorteile
▪ Kühlen. Die Wärmepumpen-Konvektor
Heizfunktion auch einen hervorragenden Kühlmodus.
▪ Effizienz. Die Fußbodenheizung bietet in Kombination mit dem
Wärmepumpensystem die beste Leistung.
▪ Komfort. Die Kombination dieser beiden Heizverteilersysteme
bietet folgende Vorteile:
▪ Hervorragender Heizkomfort über die Fußbodenheizung
▪ Exzellenter Kühlkomfort über die Wärmepumpen-Konvektor
5.2.2 Mehrere Räume – Eine
Vorlauftemperaturzone
Wenn nur eine Vorlauftemperaturzone erforderlich ist, weil die
nominale Vorlauftemperatur aller Wärme-Emittenten identisch ist,
benötigen Sie KEINE Mischventilstation (kostengünstig).
Beispiel: Wenn das Wärmepumpensystem zum Heizen einer Etage
verwendet wird, in dem alle Räume über dieselben Wärme-
Emittenten verfügen.
Fußbodenheizung oder Radiatoren –
Thermostatventile
Wenn Sie Räume mit der Fußbodenheizung oder Radiatoren heizen,
ist es üblich, die Temperatur des Hauptraums mittels eines
Thermostats zu regeln (dies kann entweder die spezielle Komfort-
Benutzerschnittstelle (BRC1HHDA)
Raumthermostat sein), während die anderen Räume von so
genannten "Thermostatventilen" geregelt werden, die abhängig von
der Raumtemperatur öffnen oder schließen.

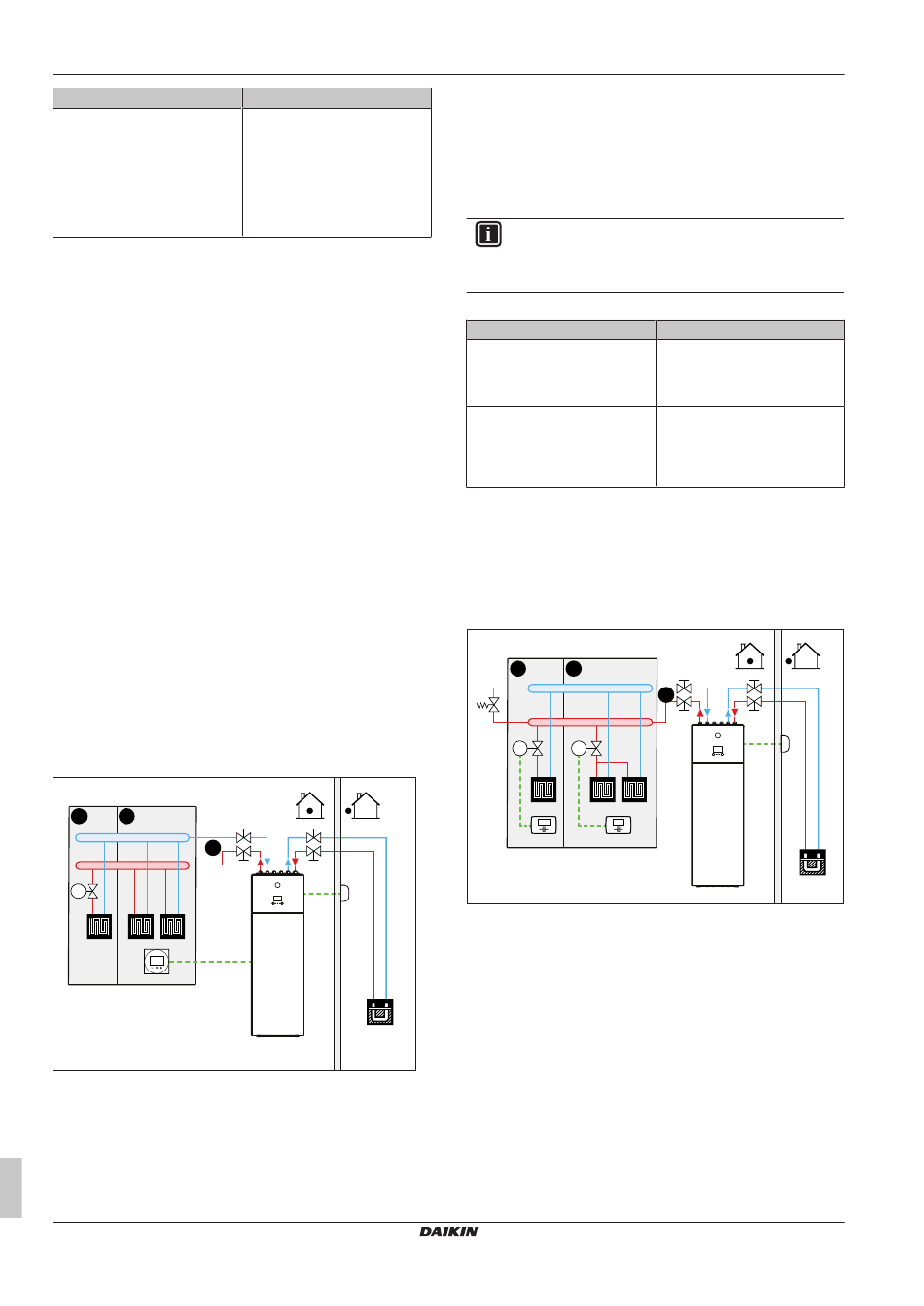

Einrichtung
C B
A
T
a
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Spezielle Komfort-Benutzerschnittstelle (BRC1HHDA wird
als Raumthermostat verwendet)
b Dezentraler Außentemperaturfühler
▪ Weitere Informationen zum Anschluss der elektrischen Leitungen
an das Gerät finden Sie unter
Anschlüsse für externe und interne Aktoren" auf
Referenzhandbuch für den Monteur
14
Wert
1 (1 Kontakt): Wenn der
verwendete externe
Raumthermostat oder der
Wärmepumpen-Konvektor nur
eine Thermo EIN/AUS-
Bedingung senden kann. Keine
Trennung zwischen Heiz- oder
Kühlbedarf.
bieten neben
oder ein externes
b
"8.2 Übersicht über die elektrischen
Seite 36.
▪ Die Fußbodenheizung des Hauptraums ist direkt mit dem
Innengerät verbunden.
▪ Die Raumtemperatur des Hauptraums wird von der spezielle
Komfort-Benutzerschnittstelle geregelt (BRC1HHDA, die als
Raumthermostat verwendet wird).
▪ Ein Thermostatventil ist vor der Fußbodenheizung in jedem der
anderen Räume installiert.
INFORMATION
Bedenken Sie, dass der Hauptraum auch von einer
anderen Wärmequelle geheizt werden kann. Beispiel:
der
Kamin.
Konfiguration
Einstellung
Temperaturregelung des Geräts:
▪ #: [2.9]
▪ Code: [C-07]
Anzahl der
Wassertemperaturzonen:
▪ #: [4.4]
▪ Code: [7-02]
Vorteile
▪ Einfach. Identische Installation wie für einen Raum, aber mit
Thermostatventilen.
Fußbodenheizung oder Radiatoren – Mehrere
externe Raumthermostate
Einrichtung
C B
c
M2 M1
a
A Haupt-Vorlauftemperaturzone
B Raum 1
C Raum 2
a Externer Raumthermostat
b Dezentraler Außentemperaturfühler
c Bypass-Ventil
▪ Weitere Informationen zum Anschluss der elektrischen Leitungen
an das Gerät finden Sie unter
Anschlüsse für externe und interne Aktoren" auf
▪ Für jeden Raum ist ein Absperrventil (bauseitig zu liefern)
installiert, um eine Bereitstellung von abfließendem Wasser zu
vermeiden, wenn keine Heiz- oder Kühlanforderung vorliegt.
▪ Es muss ein
Wasserrückführung zu ermöglichen, wenn alle Absperrventile
geschlossen sind.
▪ An der in das Innengerät integrierten Bedieneinheit wird der
Betriebsmodus für den Raum festgelegt. Beachten Sie, dass der
Betriebsmodus an jedem Raumthermostat so eingestellt sein
muss, dass er mit dem Innengerät übereinstimmt.
Wert
2 (Raumthermostat): Der Betrieb
des Geräts wird abhängig von
der Umgebungstemperatur der
Bedieneinheit geregelt.
0 (Einzelne Zone): Hauptzone
A
a
"8.2 Übersicht über die elektrischen
Seite 36.
Bypass-Ventil installiert sein,
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1 – 2019.02
b
um die
