Aufbau und Funktion
Stromquelle oder Kühlmodul montieren
5.2
Stromquelle oder Kühlmodul montieren
Unfallgefahr durch Versorgungsleitungen!
Beim Transport können nicht getrennte Versorgungsleitungen (Netzleitungen,
Steuerleitungen, etc.) Gefahren verursachen, wie z. B. angeschlossene Geräte
umkippen und Personen schädigen!
•
Versorgungsleitungen vor dem Transport trennen!
Die Schweißgeräte können mit oder ohne Kühlgerät auf dem Trolly montiert werden. Bei einer
Montage ohne Kühlgerät muss lediglich die Traverse an einer tieferen Position angebracht
werden.
Pos. Symbol
1
2
•
Haltebleche vom Trolly abschrauben.
Abhängig von zu befestigender Stromquelle oder Kühlmodul werden die unterschiedlichen
Haltebleche an den dargestellten Positionen benötigt.
Produkt
Microplasma 25, 55, 105
Picomig 185, 355
Tetrix 230, 300
Phoenix 355
Taurus 355
Set Taurus 505 Basic Duo Gouging
cool40
cool50
ON TC 55
10
Beschreibung
0
Halteblech BK210X73X10,5
Halteblech BK260X84X9,5
VORSICHT

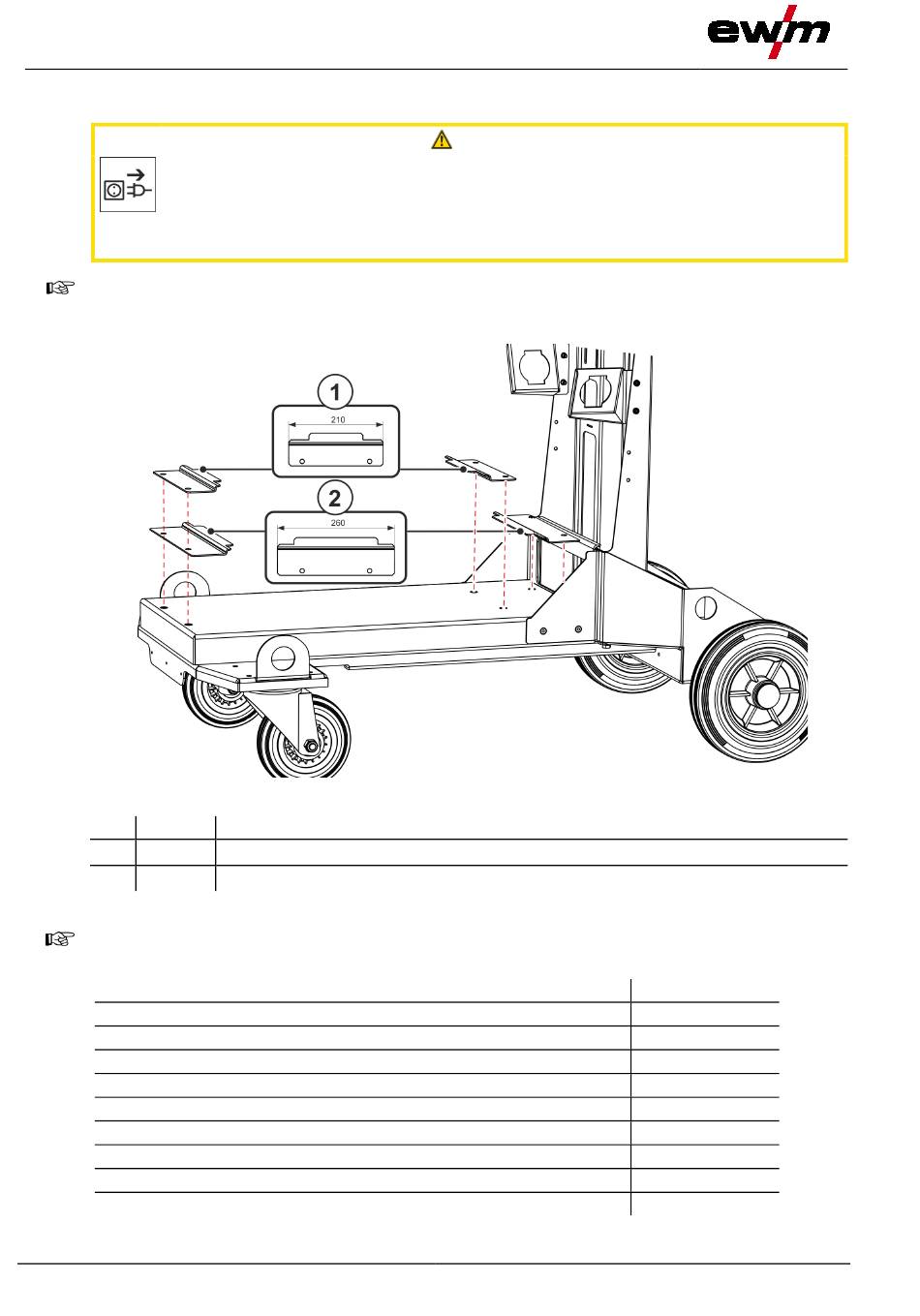

Abbildung 5-2
Halteblech
2
2
1
2
2
2
1
2
2
099-008825-EW500
12.02.2019
