2.2

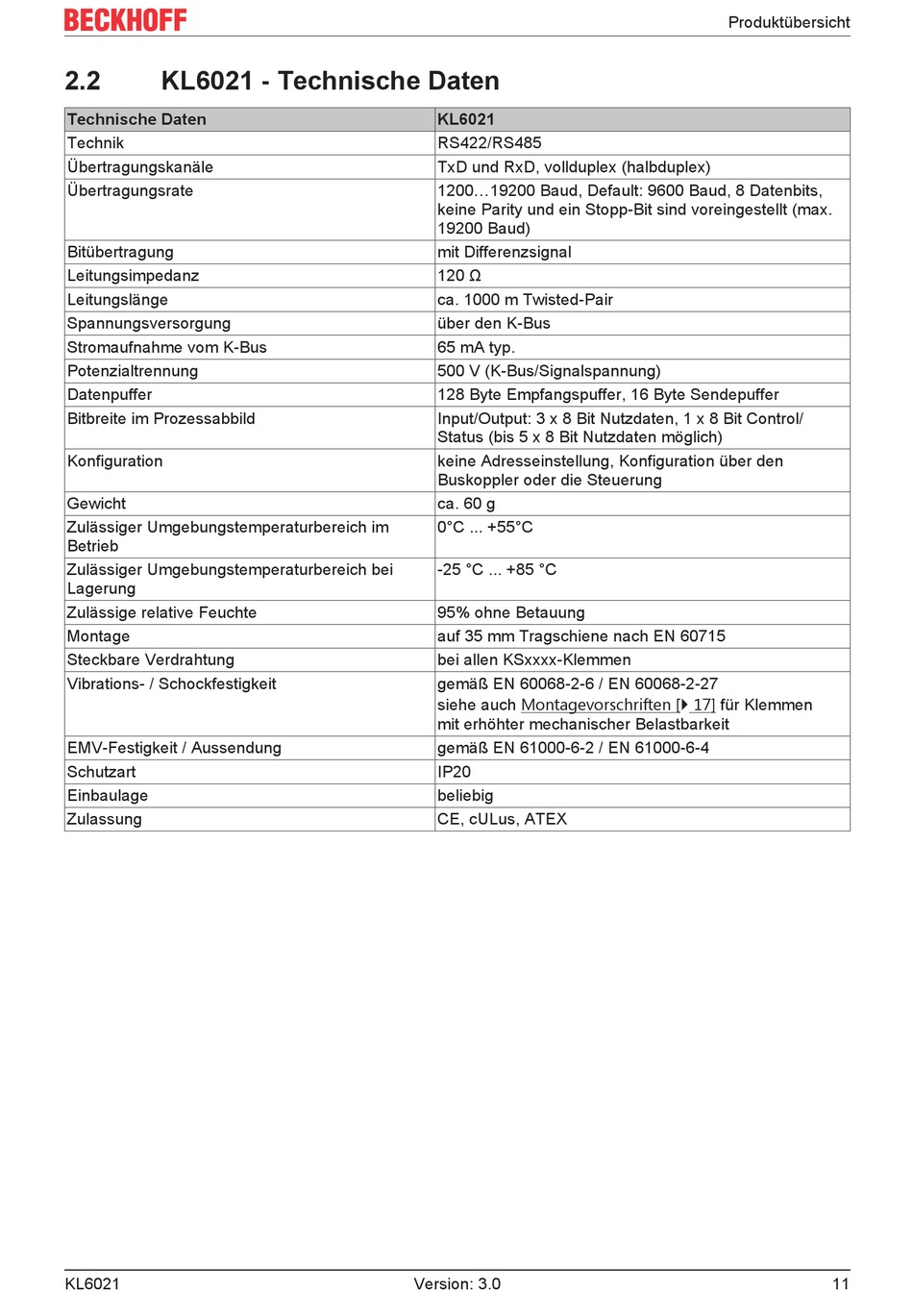

KL6021 - Technische Daten

Technische Daten
Technik
Übertragungskanäle
Übertragungsrate
Bitübertragung
Leitungsimpedanz
Leitungslänge
Spannungsversorgung
Stromaufnahme vom K-Bus
Potenzialtrennung
Datenpuffer
Bitbreite im Prozessabbild
Konfiguration
Gewicht
Zulässiger Umgebungstemperaturbereich im
Betrieb
Zulässiger Umgebungstemperaturbereich bei
Lagerung
Zulässige relative Feuchte
Montage
Steckbare Verdrahtung
Vibrations- / Schockfestigkeit
EMV-Festigkeit / Aussendung
Schutzart
Einbaulage
Zulassung
KL6021
KL6021
RS422/RS485
TxD und RxD, vollduplex (halbduplex)
1200...19200 Baud, Default: 9600 Baud, 8 Datenbits,
keine Parity und ein Stopp-Bit sind voreingestellt (max.
19200 Baud)
mit Differenzsignal
120 Ω
ca. 1000 m Twisted-Pair
über den K-Bus
65 mA typ.
500 V (K-Bus/Signalspannung)
128 Byte Empfangspuffer, 16 Byte Sendepuffer
Input/Output: 3 x 8 Bit Nutzdaten, 1 x 8 Bit Control/
Status (bis 5 x 8 Bit Nutzdaten möglich)
keine Adresseinstellung, Konfiguration über den
Buskoppler oder die Steuerung
ca. 60 g
0°C ... +55°C
-25 °C ... +85 °C
95% ohne Betauung
auf 35 mm Tragschiene nach EN 60715
bei allen KSxxxx-Klemmen
gemäß EN 60068-2-6 / EN 60068-2-27
siehe auch Montagevorschriften [} 17] für Klemmen
mit erhöhter mechanischer Belastbarkeit
gemäß EN 61000-6-2 / EN 61000-6-4
IP20
beliebig
CE, cULus, ATEX
