4.4
Modbus RTU (Host Code 124) über RS485

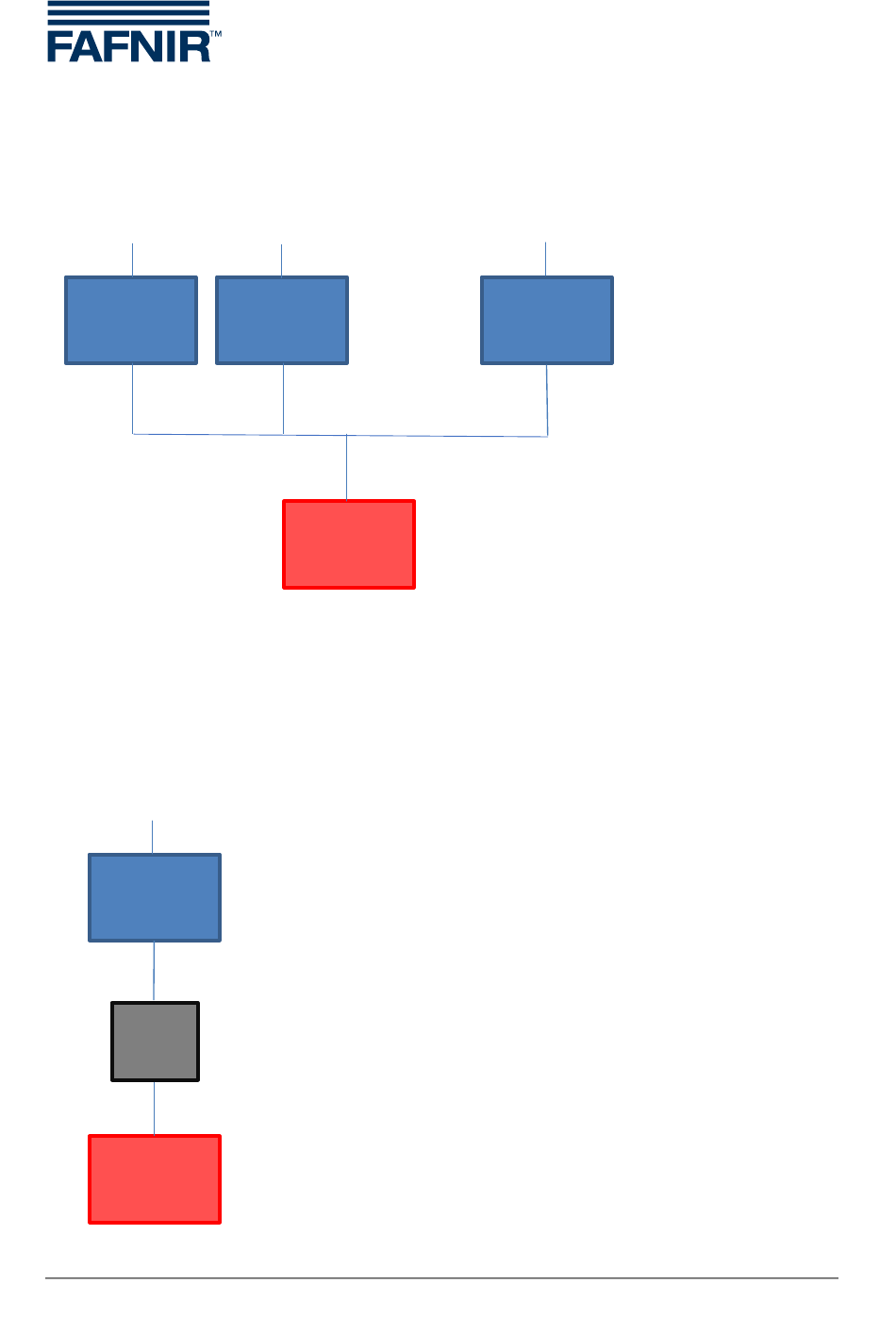

Mehrere VISY-Command (Modbus RTU Slave) in einem RS485 Netzwerk, angeschlossen an
einen einzigen Modbus RTU Master.
Tank 1...16
VISY-Command
1
RTU
Basisadresse 1
4.5
Modbus TCP (Host Code 125)
TCP Punkt zu Punkt Verbindung zwischen einem einzelnen VISY-Command (Modbus TCP
Slave) und einem einzelnen Modbus TCP Master.
Ein zusätzlicher serieller Geräteserver muss an den VISY-Command Host-Port angeschlossen
werden. Der serielle Geräteserver kann von FAFNIR geliefert werden.
Tank 1...16
VISY-Command
1
TCP
Basisadresse 1
RS232
Serieller
Geräte
Server
Ethernet
Modbus
Master
TCP
Seite 15/16
Tank 17...32
VISY-Command
2
RTU
Basisadresse 17
Modbus
Master
RTU
Tank 97...112
VISY-Command
7
RTU
Basisadresse 97
RS485
