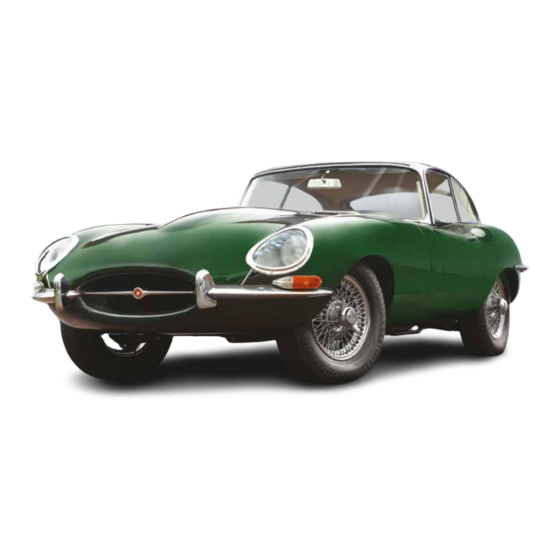

De Agostini Model Space JAGUAR E-TYPE Bauanleitung
22-
Vorschau ausblenden
Andere Handbücher für Model Space JAGUAR E-TYPE:
- Bauanleitung (20 Seiten) ,
- Bauanleitung (13 Seiten) ,
- Bauanleitung (8 Seiten)
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für De Agostini Model Space JAGUAR E-TYPE
Inhaltszusammenfassung für De Agostini Model Space JAGUAR E-TYPE
- Seite 1 BAU DEN JAGUAR E-TYPE...
-
Seite 2: Details Für Den Innenraum
BAU DEN JAGUAR E-TYPE DETAILS FÜR DEN INNENRAUM Mit dieser Montagesitzung erhalten Sie die zur Montage des Heckdeckels nötigen Komponenten. Doch zunächst widmen Sie sich dem Tankklappe. ÜBERSICHT 89-4 89-5 89-6 89-1 89-2 89-3 IHRE BAUTEILE 89-1 Linke Sonnenschutzblende 89-2 Rechte 89-1 Sonnenschutzblende... - Seite 3 Bauphase 89 Legen Sie den Tankklappe samt Halterung sowie eine Die Tankklappe ist so geformt, dass sie exakt in die Schraube JD01 und das Modell bereit. Öffnung im linken hinteren Kotflügel passt, das gebogene Scharnier reicht ins Innere. Sie setzen die Klappe in die Öffnung und ..
- Seite 4 BAU DEN JAGUAR E-TYPE Mittels einer Schraube JD01 fixieren. Vergewissern Sie sich, dass sich die Klappe leicht öffnen lässt und auch in der geöffneten Position verweilt. Nun benötigen Sie den Heckdeckel von Bauhase 84 Sie setzen den Heckdeckel mit dem Scharnier voran in sowie die Scharnier-Halterung und zwei Schrauben die Öffnung der Karosserie, sodass ...
- Seite 5 Die Scharnier-Halterung an ihren Platz setzen, die Die Befestigung erfolgt mit zwei JD03-Schrauben, beiden Bohrungen ruhen dabei auf den Pins an der erst eine, ... Karosserie..dann eine zweite. Vergewissern Sie sich, dass sich der Heckdeckel leicht öffnen und schließen lässt. Diese Bauphase ist nun abgeschlossen.
-
Seite 6: Der Dachhimmel
BAU DEN JAGUAR E-TYPE DER DACHHIMMEL In dieser Montagesitzung statten Sie Ihren Jaguar mit dem Dachhimmel sowie den Sonnenblenden und dem Innenrückspiegel aus. ÜBERSICHT 90-1 IHRE BAUTEILE 90-1 Dachhimmel JD01 2 Fixierschrauben (inkl. Ersatz) 90-1 JP08 Fixierschraube (inkl. Ersatz) JD01 JP08... - Seite 7 Bauphase 90 Legen Sie neben dem Dachhimmel und zwei Setzen Sie den Pin am schmaleren Ende der linken Schrauben JP08 auch die die beiden Sonnenblenden Sonnenblende in die gezeigte Ecke des Dachhimmels. und den Innenrückspiegel der Bauphase 89 bereit. So sollte das nun aussehen, die Sonnenblenden sollen Den Pin am gegenüberliegenden Ende in die Halterung drücken.
- Seite 8 BAU DEN JAGUAR E-TYPE Stecken Sie den Spiegel bis zum Anschlag in die Sie halten den Spiegel in seiner Position und ... Bohrung..fixieren ihn mittels einer Schraube JP08. Legen Sie das Modell kopfüber auf eine weiche Unterlage, um den Lack zu schützen. Anschließend bringen Sie den Dachhimmel in Position ...
- Seite 9 Die Befestigung erfolgt an den A-Säulen, und zwar mit ... zwei an jeder Seite. Schrauben JD01, ... Diese Bauphase ist nun abgeschlossen.
-
Seite 10: Die Rechte Tür
BAU DEN JAGUAR E-TYPE DIE RECHTE TÜR In dieser Montagesitzung statten Sie Ihr Modell mit der rechten Tür aus. ÜBERSICHT 91-3 91-2 91-1 IHRE BAUTEILE 91-1 Rechte Regenrinne 91-2 Rechte Einstiegsleiste 91-3 Motorhauben-Entriegelung JD08 2 Fixierschrauben 91-1 (inkl. Ersatz) 91-3 91-2 JD08... - Seite 11 Bauphase 91 Sie benötigen das Modell sowie sämtliche Bauteile Zunächst setzen Sie die Einstiegsleiste von innen an dieser Montagesitzung. gezeigte Stelle. Vergewissern Sie sich, dass das obere Ende im Spalt Die Einstiegsleiste behutsam an ihren Platz drücken. zwischen Karosserie und dem Pin der B-Säule ruht. So sollte das an Ihrem Modell ebenfalls aussehen.
- Seite 12 BAU DEN JAGUAR E-TYPE Die beiden gezeigten Pins in die die Bohrungen an der ... die Tür „schließen“. Vorderseite der Türöffnung setzen und ... Das Modell umdrehen, dabei die Tür geschlossen halten, ... die untere. und mit zwei Schrauben JD08 sichern. Zuerst die obere, dann ...
- Seite 13 So sollte das aussehen. Die verchromte Regenrinne weist Laschen auf, die in Schlitze in der Karosserie greifen. Drücken Sie die Laschen ... dann die Regenrinne an die Karosserie. behutsam in die Schlitze und … Diese Bauphase ist nun abgeschlossen.
-
Seite 14: Die Linke Tür
BAU DEN JAGUAR E-TYPE DIE LINKE TÜR In dieser Montagesitzung statten Sie Ihr Modell mit der linken Tür aus. ÜBERSICHT 92-3 92-2 92-1 IHRE BAUTEILE 92-1 Linke Regenrinne 92-2 Linke Einstiegsleiste 92-3 Motorhauben-Entriegelung 92-1 JD08 2 Fixierschrauben (inkl. Ersatz) 92-2 92-3 JD08... - Seite 15 Bauphase 92 Sie benötigen das Modell sowie sämtliche Bauteile Zunächst setzen Sie die Einstiegsleiste von innen an dieser Montagesitzung. gezeigte Stelle. Vergewissern Sie sich, dass das obere Ende im Spalt Die Einstiegsleiste behutsam an ihren Platz drücken. zwischen Karosserie und dem Pin der B-Säule ruht. So sollte das an Ihrem Modell ebenfalls aussehen.
- Seite 16 BAU DEN JAGUAR E-TYPE Die beiden gezeigten Pins in die die Bohrungen an der ... die Tür „schließen“. Vorderseite der Türöffnung setzen und ... Das Modell umdrehen, dabei die Tür geschlossen halten, ... die untere. und mit zwei Schrauben JD08 sichern. Zuerst die obere, dann ...
- Seite 17 So sollte das aussehen. Die verchromte Regenrinne weist Laschen auf, die in Schlitze in der Karosserie greifen. Drücken Sie die Laschen behutsam in die Schlitze und ... dann die Regenrinne an die Karosserie. … Diese Bauphase ist nun abgeschlossen.
