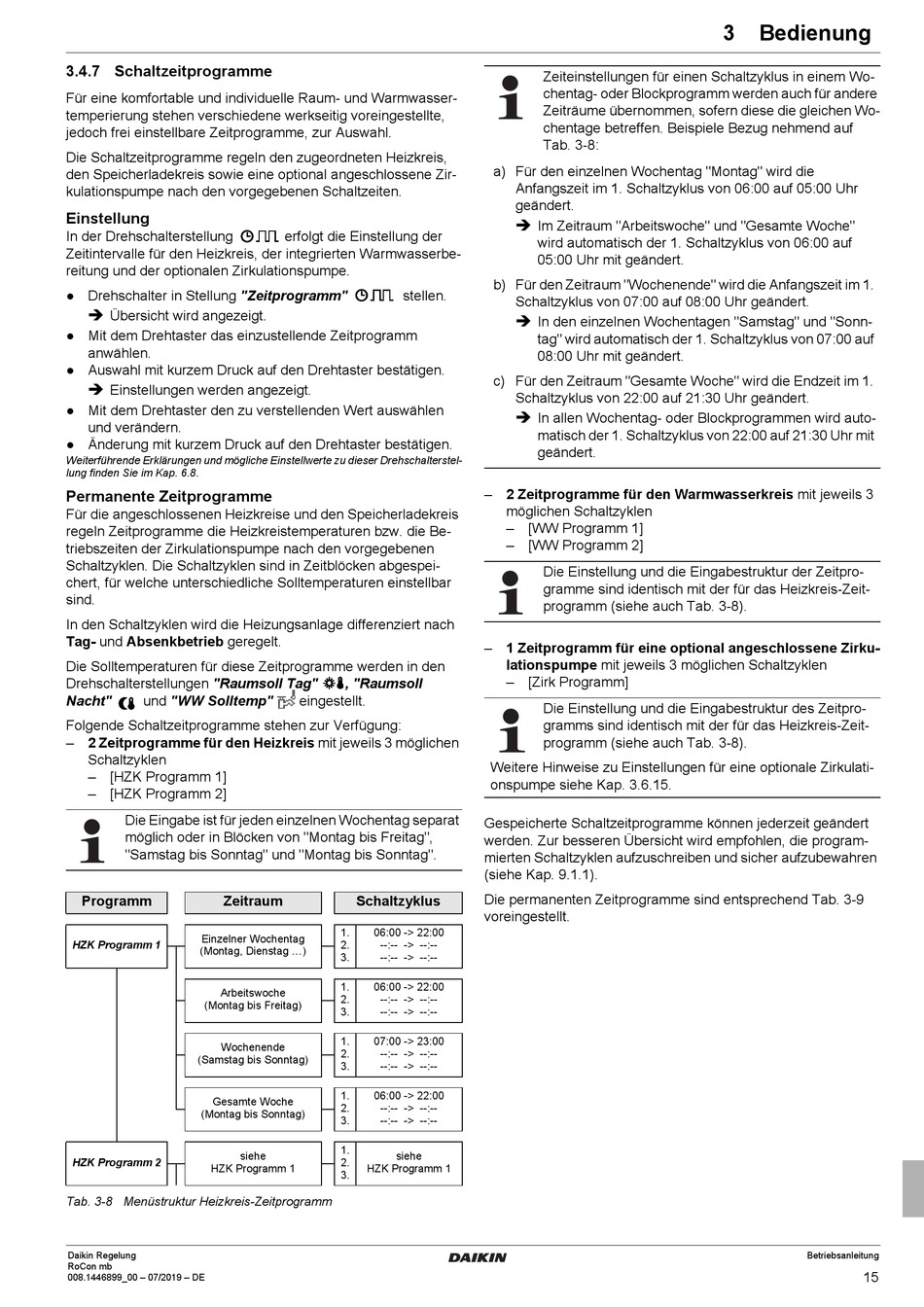

3.4.7 Schaltzeitprogramme

Für eine komfortable und individuelle Raum- und Warmwasser-
temperierung stehen verschiedene werkseitig voreingestellte,
jedoch frei einstellbare Zeitprogramme, zur Auswahl.
Die Schaltzeitprogramme regeln den zugeordneten Heizkreis,
den Speicherladekreis sowie eine optional angeschlossene Zir-
kulationspumpe nach den vorgegebenen Schaltzeiten.

Einstellung

In der Drehschalterstellung
Zeitintervalle für den Heizkreis, der integrierten Warmwasserbe-
reitung und der optionalen Zirkulationspumpe.
● Drehschalter in Stellung "Zeitprogramm"

Übersicht wird angezeigt.
● Mit dem Drehtaster das einzustellende Zeitprogramm
anwählen.
● Auswahl mit kurzem Druck auf den Drehtaster bestätigen.

Einstellungen werden angezeigt.
● Mit dem Drehtaster den zu verstellenden Wert auswählen
und verändern.
● Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie im Kap. 6.8.

Permanente Zeitprogramme

Für die angeschlossenen Heizkreise und den Speicherladekreis
regeln Zeitprogramme die Heizkreistemperaturen bzw. die Be-
triebszeiten der Zirkulationspumpe nach den vorgegebenen
Schaltzyklen. Die Schaltzyklen sind in Zeitblöcken abgespei-
chert, für welche unterschiedliche Solltemperaturen einstellbar
sind.
In den Schaltzyklen wird die Heizungsanlage differenziert nach
Tag- und Absenkbetrieb geregelt.
Die Solltemperaturen für diese Zeitprogramme werden in den
Drehschalterstellungen "Raumsoll Tag"
Nacht" und "WW Solltemp"
Folgende Schaltzeitprogramme stehen zur Verfügung:
– 2 Zeitprogramme für den Heizkreis mit jeweils 3 möglichen
Schaltzyklen
– [HZK Programm 1]
– [HZK Programm 2]
Die Eingabe ist für jeden einzelnen Wochentag separat
möglich oder in Blöcken von "Montag bis Freitag",
"Samstag bis Sonntag" und "Montag bis Sonntag".
Programm Zeitraum
Einzelner Wochentag
HZK Programm 1
(Montag, Dienstag ...)
Arbeitswoche
(Montag bis Freitag)
Wochenende
(Samstag bis Sonntag)
Gesamte Woche
(Montag bis Sonntag)
siehe
HZK Programm 2
HZK Programm 1
Tab. 3-8 Menüstruktur Heizkreis-Zeitprogramm
Daikin Regelung
RoCon mb
008.1446899_00 – 07/2019 – DE
erfolgt die Einstellung der
stellen.
, "Raumsoll
eingestellt.
Schaltzyklus
1. 06:00 -> 22:00
2. --:-- -> --:--
3. --:-- -> --:--
1. 06:00 -> 22:00
2. --:-- -> --:--
3. --:-- -> --:--
1. 07:00 -> 23:00
2. --:-- -> --:--
3. --:-- -> --:--
1. 06:00 -> 22:00
2. --:-- -> --:--
3. --:-- -> --:--
1.
siehe
2.
HZK Programm 1
3.
Zeiteinstellungen für einen Schaltzyklus in einem Wo-
chentag- oder Blockprogramm werden auch für andere
Zeiträume übernommen, sofern diese die gleichen Wo-
chentage betreffen. Beispiele Bezug nehmend auf
Tab. 3-8:
a) Für den einzelnen Wochentag "Montag" wird die
Anfangszeit im 1. Schaltzyklus von 06:00 auf 05:00 Uhr
geändert.

Im Zeitraum "Arbeitswoche" und "Gesamte Woche"
wird automatisch der 1. Schaltzyklus von 06:00 auf
05:00 Uhr mit geändert.
b) Für den Zeitraum "Wochenende" wird die Anfangszeit im 1.
Schaltzyklus von 07:00 auf 08:00 Uhr geändert.

In den einzelnen Wochentagen "Samstag" und "Sonn-
tag" wird automatisch der 1. Schaltzyklus von 07:00 auf
08:00 Uhr mit geändert.
c) Für den Zeitraum "Gesamte Woche" wird die Endzeit im 1.
Schaltzyklus von 22:00 auf 21:30 Uhr geändert.

In allen Wochentag- oder Blockprogrammen wird auto-
matisch der 1. Schaltzyklus von 22:00 auf 21:30 Uhr mit
geändert.
– 2 Zeitprogramme für den Warmwasserkreis mit jeweils 3
möglichen Schaltzyklen
– [WW Programm 1]
– [WW Programm 2]
Die Einstellung und die Eingabestruktur der Zeitpro-
gramme sind identisch mit der für das Heizkreis-Zeit-
programm (siehe auch Tab. 3-8).
– 1 Zeitprogramm für eine optional angeschlossene Zirku-
lationspumpe mit jeweils 3 möglichen Schaltzyklen
– [Zirk Programm]
Die Einstellung und die Eingabestruktur des Zeitpro-
gramms sind identisch mit der für das Heizkreis-Zeit-
programm (siehe auch Tab. 3-8).
Weitere Hinweise zu Einstellungen für eine optionale Zirkulati-
onspumpe siehe Kap. 3.6.15.
Gespeicherte Schaltzeitprogramme können jederzeit geändert
werden. Zur besseren Übersicht wird empfohlen, die program-
mierten Schaltzyklen aufzuschreiben und sicher aufzubewahren
(siehe Kap. 9.1.1).
Die permanenten Zeitprogramme sind entsprechend Tab. 3-9
voreingestellt.
