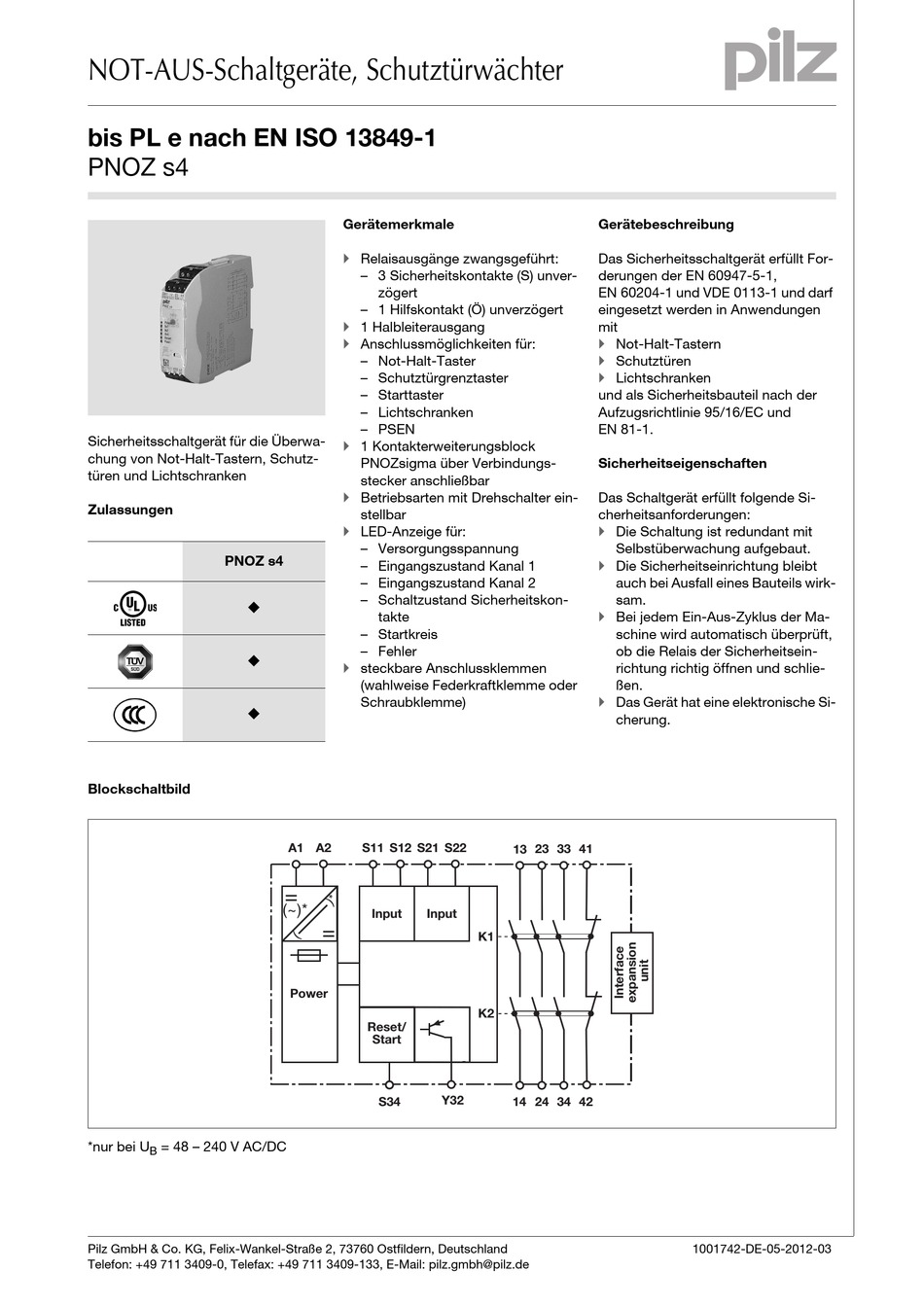

Pilz PNOZ s4 Bedienungsanleitung

NOT-AUS-Schaltgeräte, Schutztürwächter
bis PL e nach EN ISO 13849-1

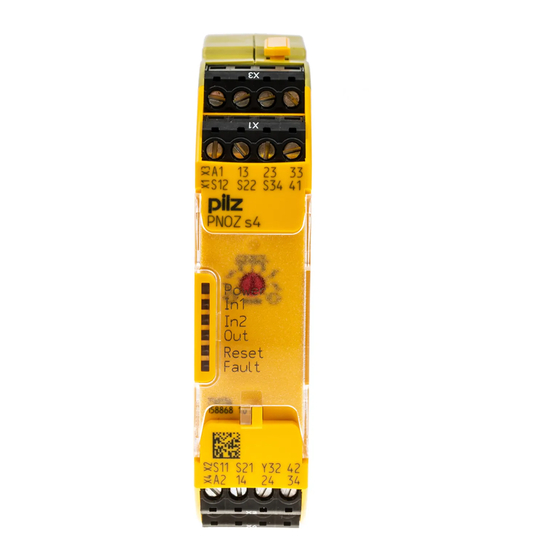

PNOZ s4
Gertebild
Sicherheitsschaltgerät für die Überwa-
][Bildunterschrift_NOT_Sch.tuer_Licht
chung von Not-Halt-Tastern, Schutz-
türen und Lichtschranken
Zulassungen
PNOZ s4



Zulassungen
Blockschaltbild
*nur bei U = 48 – 240 V AC/DC
B
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale

Relaisausgänge zwangsgeführt:
Gertemerkmale
– 3 Sicherheitskontakte (S) unver-
zögert
– 1 Hilfskontakt (Ö) unverzögert

1 Halbleiterausgang

Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– PSEN

1 Kontakterweiterungsblock
PNOZsigma über Verbindungs-
stecker anschließbar

Betriebsarten mit Drehschalter ein-
stellbar

LED-Anzeige für:
– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Sicherheitskon-
takte
– Startkreis
– Fehler

steckbare Anschlussklemmen
(wahlweise Federkraftklemme oder
Schraubklemme)
B l o c k s c h a l t b i l d
] [ B l o c k s c h a l t b i l d _ * _ n u r _ W S N T
Gerätebeschreibung
Das Sicherheitsschaltgerät erfüllt For-
Bestimmung/Gerätebeschreibung NOT-AUS, Schutzt, Lichtschr_PNOZ
derungen der EN 60947-5-1,
EN 60204-1 und VDE 0113-1 und darf
eingesetzt werden in Anwendungen
mit

Not-Halt-Tastern

Schutztüren

Lichtschranken
und als Sicherheitsbauteil nach der Gertebeschreibung
Aufzugsrichtlinie 95/16/EC und
EN 81-1.
Sicherheitseigenschaften
Das Schaltgerät erfüllt folgende Si-
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil
cherheitsanforderungen:

Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut.

Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam.

Bei jedem Ein-Aus-Zyklus der Ma-
schine wird automatisch überprüft,
ob die Relais der Sicherheitsein-
richtung richtig öffnen und schlie-
ßen.

Sicherheitseigenschaften Zusatz - Sicherung DC_PNOZ Das Gerät hat eine elektronische Si-
cherung.
1001742-DE-05-2012-03
