NETGEAR M4300 Serie Installationsanleitung

Installationsanleitung

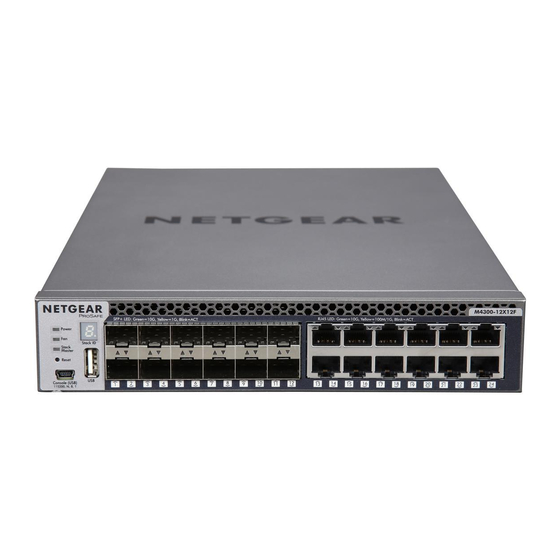

M4300 Intelligent-Edge-Serie
Fully Managed Stackable Switches
1. Einrichten des Switches
Bereiten Sie die Umgebung so vor, dass alle Anforderungen im Hinblick auf Montage,
Zugang, Stromversorgung und Umweltschutz erfüllt werden. Weitere Informationen zu
diesen Anforderungen finden Sie in der Hardware-Installationsanleitung, die Sie hier
herunterladen können:
netgear.com/support/download/.
1. Installieren Sie den Switch mit einer der folgenden Methoden an:
• Auf einer ebenen Fläche. Befestigen Sie die Gummifüße an den vier dafür
vorgesehenen Stellen an der Unterseite des Switches.
• In einem Rack. Verwenden Sie das im Lieferumfang des Switches enthaltene
Montageset für die Installation des Switches in einem Rack, und befolgen Sie die
Anweisungen in der Hardware-Installationsanleitung.
2. Schließen Sie das Gerät an eine Stromquelle an.
Die Power-LED leuchtet durchgehend gelb, während der Switch einen Power-
On Self-Test (POST) durchführt. Ist der POST erfolgreich, leuchtet die Power-LED
durchgehend grün, und der Switch ist einsatzbereit. Wenn die Power-LED nicht grün
leuchtet, lesen Sie bitte die folgenden Informationen:
• Wenn die Power-LED weiterhin gelb leuchtet, ist der POST fehlgeschlagen.
Weitere Informationen finden Sie in der Hardware-Installationsanleitung.
• Wenn die Power-LED gar nicht aufleuchtet, sollten Sie überprüfen, ob das
Netzkabel richtig eingesteckt ist und die Stromquelle funktioniert. Wenn diese
Maßnahmen das Problem nicht lösen können, finden Sie in der Hardware-
Installationsanleitung weitere Informationen.
3. Schließen Sie Geräte an den Switch an.
Wir empfehlen, die folgenden Kabel und sofern zutreffend SFP-Module zu
verwenden:
• Verwenden Sie ein Cat-5e-Kabel für einen Kupferport mit 1 GBit/s und ein Cat-5e-
Kabel oder besser (Cat 6, Cat 6a oder Cat 7) für einen Kupferport mit 10 GBit/s.
• Verwenden Sie NETGEAR AGM734 für einen Kupferanschluss mit 1 Gbit/s.
• Verwenden Sie NETGEAR AGM731F oder AGM732F für einen Glasfaseranschluss
mit 1 Gbit/s.
• Verwenden Sie NETGEAR AXM761, AXM762 oder AXM764 für einen
Glasfaseranschluss mit 10 GBit/s.
• Verwenden Sie bei einem Glasfaseranschluss eine der folgenden Kabelvarianten:
NETGEAR AXC761 (1 m), AXC763 (3 m), AXC765 (5 m), AXC767 (7 m), AXC7610
(10 m), AXC7615 (15 m) oder AXC7620 (20 m).
Hinweis: Wenn Sie SFP-Module und Kabel erworben haben, werden diese separat
versandt. Weitere Informationen zum Installieren eines SFP-Moduls finden Sie in der
Hardware-Installationsanleitung.
2. Konfigurieren der IP-Adresse des Switches
Sie können über den Out-of-Band-Port (OOB, auch als Dienstport bezeichnet), über
einen Konsolenport oder über einen Netzwerkanschluss auf den Switch zugreifen.
Standardmäßig fungiert der Switch als DHCP-Client.
Verwenden Sie eine der folgenden Methoden, um die IP-Adresse des Switches zu
konfigurieren:
Lokale browserbasierte Verwaltungsoberfläche. Verwenden Sie die lokale
•
Browseroberfläche über den OOB-Port oder einen beliebigen Netzwerkanschluss
(siehe Verwenden der lokalen Browseroberfläche zum Konfigurieren der
• CLI. Verwenden Sie die Kommandozeilenoberfläche (CLI) über den Mini-USB- oder
den RJ-45 RS232-Konsolenport. Sie können die IP-Adresse manuell konfigurieren
oder das ezconfig-Dienstprogramm verwenden (siehe
Konfigurieren der IP-Adresse).
DHCP-Server. Schließen Sie einen DHCP-Server über den OOB-Port oder einen
•
Netzwerkanschluss an, und suchen Sie nach der zugewiesenen IP-Adresse (siehe
Ermitteln der vom DHCP-Server zugewiesenen IP-Adresse).
Nachdem Sie die IP-Adresse des Switches konfiguriert oder ermittelt haben, können Sie
die Funktionen des Switches über die lokale Browseroberfläche oder die CLI konfigurieren.
Verwenden der lokalen Browseroberfläche zum
Konfigurieren der IP-Adresse
Sie können einen Computer im selben Subnetz wie der Switch verwenden, um über die
Standard-IP-Adresse des Switches auf die lokale Browseroberfläche zuzugreifen und dem
Switch eine andere statische IP-Adresse zuzuweisen.
1. Konfigurieren Sie den Computer mit einer statischen IP-Adresse:
• Verwenden Sie für den Zugriff über einen Ethernet-Netzwerk-Port eine IP-Adresse
im Subnetz 169.254.0.0/16. Verwenden Sie beispielsweise 169.254.100.201.
• Verwenden Sie für einen Zugriff über den OOB-Port eine IP-Adresse im Subnetz
192.168.0.0/16. Verwenden Sie beispielsweise 192.168.0.100.
2. Schließen Sie ein Netzwerkkabel von einem Netzwerkanschluss Ihres Computers an
einen Netzwerkanschluss am Switch oder an den OOB-Port am Switch an.
3. Starten Sie einen Webbrowser, und geben Sie die Standard-IP-Adresse in die
Adresszeile des Browsers ein:
• Geben Sie für den Zugriff über einen Netzwerkanschluss 169.254.100.100 ein.
• Geben Sie für einen Zugriff über den OOB-Port 192.168.0.239 ein.
Ein Anmeldefenster wird angezeigt.
4. Geben Sie als Benutzernamen admin ein, lassen Sie das Feld für das Passwort frei,
und klicken Sie auf die Schaltfläche LOGIN (Anmeldung).
Die Seite Systeminformationen wird angezeigt.
5. Starten Sie einen Webbrowser, und geben Sie die Standard-IP-Adresse in die
Adresszeile des Browsers ein.
6. Konfigurieren Sie die IP-Adresseinstellungen der Verwaltungsschnittstelle und des
OOB-Ports.
7. Klicken Sie auf die Schaltfläche Apply (Übernehmen).
IP-Adresse).
Ihre Einstellungen werden gespeichert.
Informationen zur Verwendung der lokalen Browseroberfläche finden Sie im
Benutzerhandbuch, das Sie hier herunterladen können:
Verwenden der CLI zum
netgear.com/support/download/.
