Montage- und Serviceanleitung
für die Fachkraft

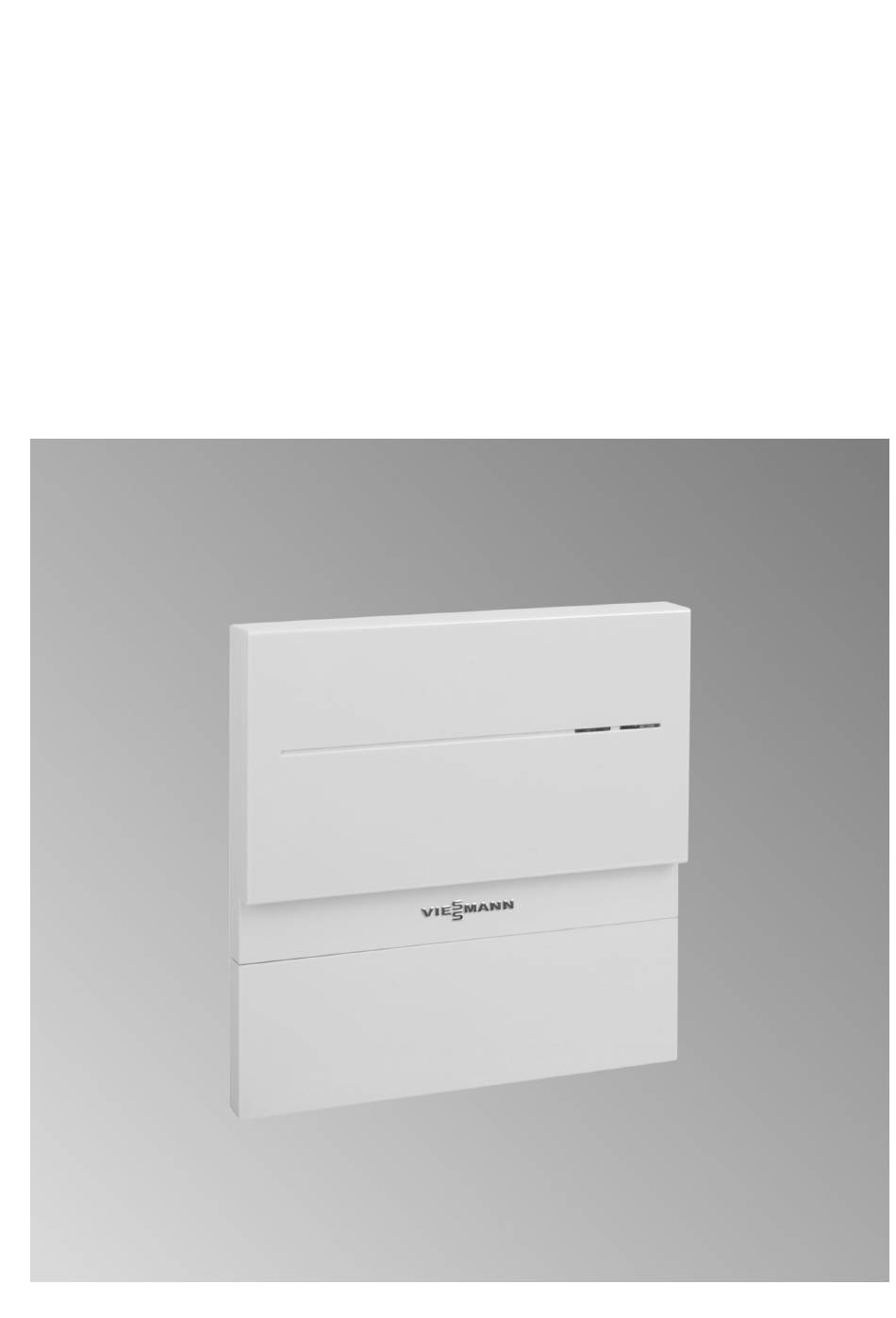

Vitocom 200
Typ LAN2
Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei-
zungsanlagen über das Internet, für folgende Bedieneroberflächen:
■
Vitotrol App
■
Vitodata 100 (www.vitodata100.com)
Vitodata 300 (www.vitodata300.com)
■
Gültigkeitshinweise siehe letzte Seite
VITOCOM 200
5606 983
10/2015
VIESMANN
Bitte aufbewahren!
Werbung
Verwandte Anleitungen für Viessmann Vitocom 200 LAN2
Inhaltszusammenfassung für Viessmann Vitocom 200 LAN2
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocom 200 Typ LAN2 Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei- zungsanlagen über das Internet, für folgende Bedieneroberflächen: ■ Vitotrol App ■ Vitodata 100 (www.vitodata100.com) Vitodata 300 (www.vitodata300.com) ■ Gültigkeitshinweise siehe letzte Seite VITOCOM 200 Bitte aufbewahren! 5606 983...
- Seite 2 Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile...
- Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. ■ Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Information Symbole ....................Bestimmungsgemäße Verwendung ............3. Montagevorbereitung Systemvoraussetzungen ............... Heizungsanlage .................. ■ Unterstützte Wärmeerzeuger ............. ■ IP-Netzwerk ..................■ Bedienung mit Vitotrol App ..............Funktionen ..................■ Bedienung mit Vitodata Bedieneroberfläche ......... 10 Funktionen ..................
- Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Bescheinigungen Konformitätserklärung ................31 12. Stichwortverzeichnis ........................ 32...
- Seite 6 Netzversorgung der Vitocom 200 und des DSL-Routers über eine USV herzustellen. Haftung Viessmann haftet nicht für entgangenen Gewinn, aus- gebliebene Einsparungen, mittelbare oder unmittelbare andere Folgeschäden, die aus der Benutzung der Vitocom 200, der Vitodata Internet-Services oder der Software entstehen sowie für Schäden aus unsachge-...
- Seite 7 Die Vitocom Produkte sind ausschließlich für die Über- dung mit den elektronischen Regelungen und Steue- wachung, Bedienung und Optimierung der Anlagen mit rungen der hierfür unterstützten Viessmann Wärme- den hierfür in den Produktdrucksachen festgelegten und Stromerzeuger unter Berücksichtigung der zuge- Bedieneroberflächen und Kommunikationsschnittstel-...
- Seite 8 Montagevorbereitung Systemvoraussetzungen Heizungsanlage Die Vitocom 200, Typ LAN2 ist einsetzbar für eine ■ Ein- oder Mehrkesselanlage (auch Fremdanlage) mit oder ohne nachgeschaltete Heizkreise. ■ Die max. Anzahl der Geräte (LON-Teilnehmer) bestehend aus Kesselkreis- und Heizkreisregelun- gen beträgt 30. Unterstützte Wärmeerzeuger Aktuelle Liste der unterstützten Wärmeerzeuger: Online-Hilfe Vitodata 100 (www.vitodata100.com) ■...
- Seite 9 Montagevorbereitung Bedienung mit Vitotrol App Zum Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Regelungen über IP-Netzwerke. Abb. 1 Wärmeerzeuger mit Regelung (siehe Seite 8) Vitodata Server LON-Verbindungsleitung Mobilfunknetz Vitocom 200 Mobiles Endgerät mit Vitotrol App (siehe Seite 8): IP-Netzwerk (bauseits) ■...
- Seite 10 Montagevorbereitung Bedienung mit Vitodata Bedieneroberfläche Zum Fernüberwachen und Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Regelungen über IP- Netzwerke. Abb. 2 Wärmeerzeuger mit Regelung (siehe Seite 8) Telefax zum Empfang von Meldungen (bei LON-Verbindungsleitung Vitodata 100 nur mit Internet-Service „Vitodata 100 Vitocom 200 Störungsmanagement“)
- Seite 11 Montagevorbereitung Bedienung mit Vitodata Bedieneroberfläche (Fortsetzung) Störungscode ■ ■ Anlagenstatus Montage- und Serviceanleitung Wärmeerzeuger Netzwerkeinstellungen prüfen Folgende Einstellungen am DSL-Router durch eine IT- Fachkraft prüfen, gegebenenfalls anpassen lassen: ■ Vitocom 200 und DSL-Router müssen auf die glei- che IP-Adressierung (dynamisch oder statisch) ein- gestellt sein.
- Seite 12 Montageablauf Ablaufübersicht Ablauf Verantwortlicher Seite Montage Systemvoraussetzungen prüfen. Heizungsfachbetrieb/IT-Fachkraft Wandhalterung montieren und Gehäuse öffnen. Heizungsfachbetrieb Kommunikationsmodul LON in Vitotronic Regelung Heizungsfachbetrieb Siehe einbauen. Montage- anleitung Vitocom 200 an Vitotronic Regelung anschließen. Heizungsfachbetrieb Kommuni- kationsmo- Vitocom 200 an Vitodens 3..., Typ B3... anschließen. Anlagenbetreiber Vitocom 200 am Netzwerk (LAN) anschließen.
- Seite 13 Montageablauf Wandhalterung montieren und Gehäuse öffnen (Fortsetzung) Abb. 3 Hinweis Anschlussleitungen Länge Bei der Wahl des Montageorts Längen der Anschluss- LAN-Verbindungsleitung: leitungen beachten. Bauseitige Verlängerung durch IT- Fachkraft möglich LON-Verbindungsleitung, rot: Verlängerung mit Zubehör möglich, siehe Montageanleitung Kommunikati- onsmodul Anschlussleitung Steckernetzteil ca.
- Seite 14 Montageablauf Abdeckung abnehmen Abb. 4 Anbau in umgekehrter Reihenfolge...
- Seite 15 Elektrische Anschlüsse Übersicht der Anschlüsse Abb. 5 Anschluss Steckernetzteil, 5 V , Innen +, Außen Digital-Eingang DI1, potenzialfreier Kontakt – – & min. 1,6 A (siehe Seite 20) Digital-Eingang DI2, potenzialfreier Kontakt Service-Schnittstelle: Bauseits nichts anschließen! LON-Abschlusswiderstand, im Auslieferungszu- § Anschluss RJ 45 für LAN-Verbindungsleitung zum stand aktiv (Position des Schalters links, nicht ver- DSL-Router (siehe Seite 17 und „Bedeutung der...
- Seite 16 Elektrische Anschlüsse Vitocom 200 an Vitotronic Regelung anschließen Montageanleitung Kommunikationsmodul An Vitodens 3..., Typ B3... anschließen Vitodens 300-W, Typ B3HA Abb. 7 1. Leitung mit LON-Kupplung RJ 45 nach unten 2. LON-Verbindungsleitung an der LON-Kupplung des aus Regelungsträger herausziehen. Vitodens und am LON-Anschluss aÖ...
- Seite 17 Elektrische Anschlüsse Am Netzwerk (LAN) anschließen 1. LAN-Verbindungsleitung am LAN-Anschluss 2. Freies Ende der LAN-Verbindungsleitung an einem Vitocom 200 einstecken, siehe Abb. 5. LAN-Anschluss des DSL-Routers oder der bausei- tigen Netzwerkinstallation einstecken. Dokumentation DSL-Router (bauseits) Externe Anschlüsse NO COM NC Abb.
- Seite 18 Elektrische Anschlüsse Externe Anschlüsse (Fortsetzung) 1. Potenzialfreie Kontakte über Federklemmen an DI1 2. Nach Inbetriebnahme der Vitocom Funktion des oder DI2 der Vitocom 200 anschließen, angeschlossenen Signals testen (Kontakt schalten siehe Abb. 9. und Meldung prüfen). Hinweis Beim Einführen der Adern die Feder drücken (Klemme wird geöffnet).
- Seite 19 Inbetriebnahme Anzeige- und Bedienelemente Abdeckung abnehmen siehe Seite 14. Ohne Abdeckung Mit Abdeckung Typenschild „1“ LON-Serviceanzeige (grüne LED) „T1“ Wartungstaster (siehe Seite 26) „2“ Ohne Funktion „T2“ Ohne Funktion „3“ IP-Verbindungsstatus (grüne und gelbe LED) „T3“ LON-Taster, nur bei Einbindung der Vitocom 200 „4“...
- Seite 20 Inbetriebnahme Netzwerkeinstellungen prüfen Folgende Einstellungen am DSL-Router durch eine IT- Fachkraft prüfen, gegebenenfalls anpassen lassen: ■ Vitocom 200 und DSL-Router müssen auf die glei- che IP-Adressierung (dynamisch oder statisch) ein- gestellt sein. Auslieferungszustand Vitocom 200: Dynamische IP- Adressierung (DHCP) Port 80 und Port 443 müssen für ausgehende Ver- ■...
- Seite 21 Eine Internetseite mit Erfolgsmeldung erscheint. 5. Benutzername und Passwort (nicht änderbar) ein- geben: „Benutzername“: vitocom „Passwort“: viessmann Variante 2: Netzwerk noch mit dynamischer IP-Adressierung Router und Netzwerk werden erst nach der Umstellung 1. Die Vitocom 200 über LAN-Anschlussleitung mit der Vitocom 200 auf statische IP-Adressierung einge- dem LAN-Netzwerk (DSL-Router) verbinden.
- Seite 22 Eingabefeld gekennzeichnet. „Benutzername“: vitocom Die IP-Adressen der DNS-Server müssen nur ■ „Passwort“: viessmann angegeben werden, falls im internen Netzwerk entsprechende Server verwendet werden. 6. „DHCP“ auf Aus stellen. Die dynamische IP-Adressierung ist ausgeschaltet. 8. Die Einstellungen mit „Speichern“ abschließen.
- Seite 23 Inbetriebnahme Benutzer registrieren und Heizungsanlage… (Fortsetzung) 5. In Vitotrol App „Anmelden“ drücken und mit fol- genden Zugangsdaten anmelden: Benutzername: Angegebene E-Mail-Adresse Passwort: Angegebenes Passwort Die Heizungsanlage kann über die Vitotrol App bedient werden. Online-Hilfe „Vitotrol App“ Hinweis Mit den angegebenen Zugangsdaten ist auch eine Anmeldung über die Vitodata 100 Bedieneroberflä- che möglich.
- Seite 24 Inbetriebnahme Funktionsprüfung 1. Störung an der Heizungsanlage simulieren, z. B. Sensorstörung. Serviceanleitung Wärmeerzeuger 2. Folgendes prüfen: Die Betriebszustandsanzeige „4“ (siehe Seite 19) ■ blinkt rot. ■ Die Störungsmeldung wird an die in Vitodata hin- terlegten Meldeziele gesendet. Hinweis Das Beheben einer Störung wird durch eine Meldung ■...
- Seite 25 Störungsbehebung Maßnahmen zur Störungsbehebung Störungen an der Vitocom 200 werden durch verschie- dene LED-Anzeigen (siehe Seite 19) signalisiert. Störungen mit LED-Anzeige Art der Störung und Maßnahmen IP-Verbindungsstatus „3“ Blinkt langsam gelb. IP-Adresse konnte nicht bezogen werden. LAN-Verbindungsleitung prüfen. ■ – Prüfen, ob am Router und der Vitocom 200 die gleiche IP-Adressierung ■...
- Seite 26 Instandhaltung Regelmäßige Funktionsprüfung Die Funktionsfähigkeit der Meldewege muss in regel- mäßigen Abständen überprüft werden (siehe „Funkti- onsprüfung“ auf Seite 24). Wartung aktivieren Mit dieser Funktion wird die Übertragung von Meldun- gen der Heizungsanlage an den Vitodata Server unter- drückt, z. B. für Wartungsarbeiten. 1.
- Seite 27 Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste)
- Seite 28 Einzelteillisten Einzelteilliste 0001 0002 0003 0004 0006 0010 0011 0007 0008 0009 Abb. 11 Typenschild (unter der Abdeckung) Pos. Einzelteil 0001 Vitocom 200 0002 Gehäuse 0003 Steckernetzteil 0004 Kommunikationsmodul LON für angeschlossene Regelungen 0006 Erweiterungsmodul EM201 (Zubehör) 0007 LAN-Verbindungsleitung 0008 LON-Verbindungsleitung, rot...
- Seite 29 Einzelteillisten Einzelteilliste (Fortsetzung) Pos. Einzelteil 0009 Verbindungsleitung Erweiterungsmodul EM201 0010 Montage- und Serviceanleitung Vitocom 200 0011 Montage- und Serviceanleitung Erweiterungsmodul EM201 Lieferumfang des Erweiterungsmoduls EM201.
- Seite 30 Technische Daten Technische Daten Vitocom 200, Typ LAN2 Betriebsspannung – Nennstrom 1,6 A Leistungsaufnahme Schutzklasse Schutzart IP 30 gemäß EN 60 529 Zulässige Umgebungstemperatur Betrieb 0 bis +50 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport 20 bis +85 °C −...
- Seite 31 Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocom 200, Typ LAN2 mit den folgenden Normen übereinstimmt: EN 55011 EN 55024 EN 55014-1 EN 60335-1 EN 55014-2 EN 61000-3-2...
- Seite 32 Stichwortverzeichnis Stichwortverzeichnis E-Mail................6 Abdeckung abnehmen..........14 Ersatzteile..............28 Aktivierungslink............ 22, 23 Allgemeine Geschäftsbedingungen......23 Allgemeine Verkaufsbedingungen........6 Fax................10 Anlage einrichten........... 12, 22, 23 Faxempfang..............8 Anschluss..............15 Fehlermanager............20 – an Netzwerk (LAN)..........12, 17 Ferienprogramm............10 – an Vitotronic Regelung........12, 16 Fernbedienen............9, 10 –...
- Seite 33 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Störung Maßnahmen zur Störungsbehebung......25 – an Heizungsanlage..........19 Meldewesen prüfen............12 – an Vitocom 200............19 Meldeziele.............. 6, 10 Störungsanzeige..........25, 26 Meldungen weiterleiten.......... 9, 10 Störungsbehebung.............25 Meldungsart............9, 11 Störungsmeldung............26 Meldungscode............9, 11 Systemvoraussetzungen Meldungstext............9, 10 – Heizungsanlage............8 Mobiltelefon..............10 –...
- Seite 36 Gültigkeitshinweis Herstell-Nr.: 7501926 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
