Benutzerhandbuch UPSI-B-2405
2.2 Normalbetrieb
Im Normalbetrieb liefert eine vorgeschaltete Spannungsquelle 24 V DC. Diese
Spannung abzüglich 0,4 V DC liegt direkt am Verbraucher (z. B. PC) an. Der angeschlos-
senen Batteriepack wird von der UPSI-B-2405 geladen. Die LED leuchtet grün und die
Schnittstelle signalisiert „Power ok". Etwa alle 10 Minuten wird ein Batterietest durch-
geführt. Bei defektem Akku oder z. B. nicht angeschlossenem Batteriepack blinkt die
LED rot/grün.
2.3 USV-Betrieb
Sinkt die Versorgungsspannung am Eingang des DC-USV Moduls UPSI-B-2405 unter
die Umschaltspannungsschwelle, übernimmt das UPSI-B-2405 die Versorgung der
angeschlossenen Verbraucher. Die LED leuchtet orange und die Schnittstelle signali-
siert „Power Fail".
Lässt die Kapazität des angeschlossenen Batteriepacks nach (Ausgangsspannung
sinkt auf <21 V), so signalisiert die Schnittstelle „Batterie Low". Die LED blinkt rot /
orange. Durch einen Impuls auf den „Shutdown"-Eingang kann das DC-USV-Modul
UPSI-B-2405 abgeschaltet werden.

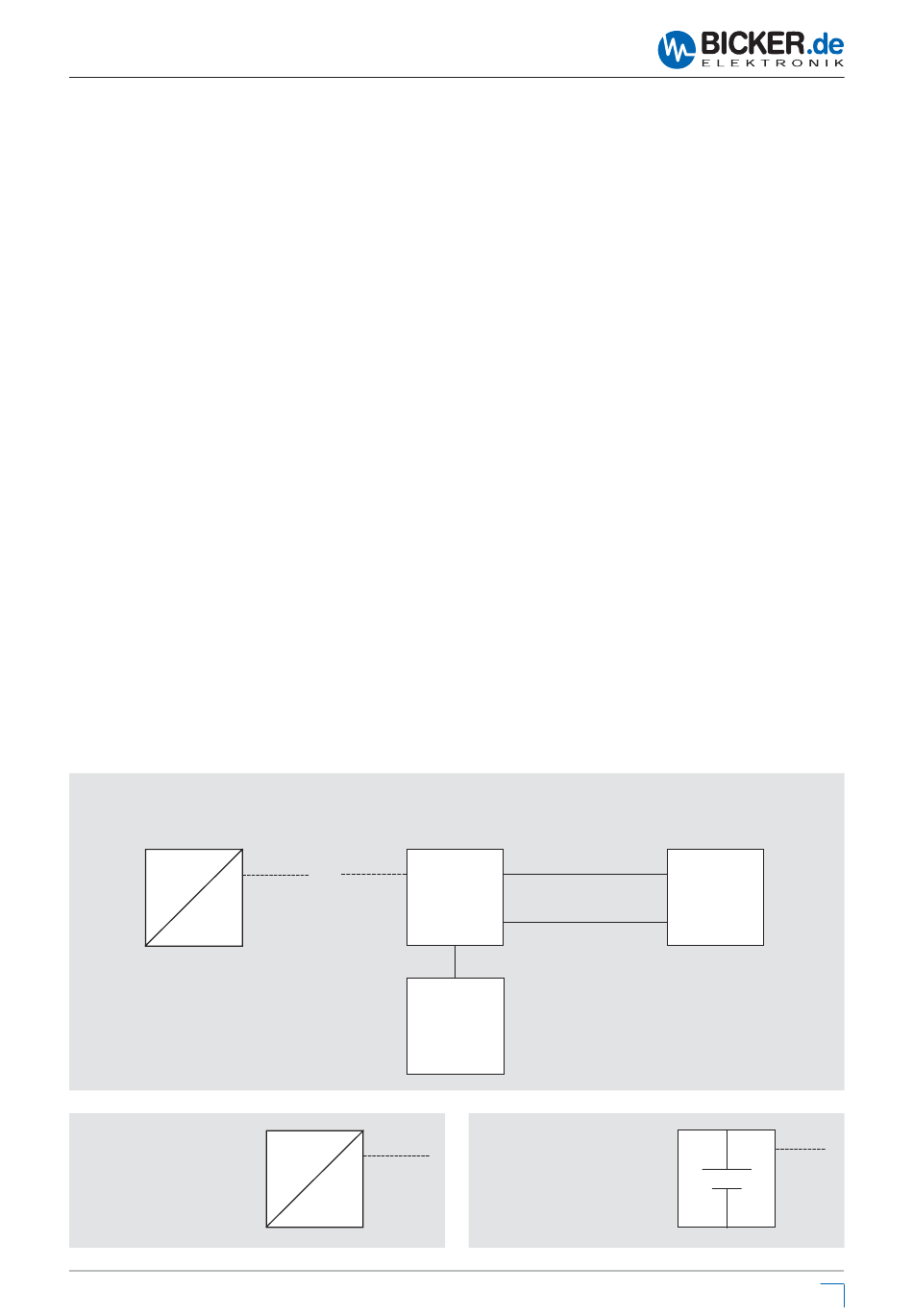

2.4 Anschluss an speisende Quelle
AC-Quelle:
z.B. AC/DC-Netzteil
AC
DC
DC-Quelle:
z.B. DC/DC-Wandler
Bicker Elektronik GmbH
UPSI-B-
Batterie
DC
DC
: :
Tel. +49 906 70595-0
2405
Mobile DC-Quelle:
z.B. Batterie
: :
www.bicker.de
PC
Com
: :
