2 Technische Daten der DC-USV UPSI-2401
T e c h n i s c h e D a t e n
Eingangsspannung
Eingangsstrom
Ausgangsspannung
Ausgangsstrom
Batterieladestrom
Ladeverfahren
Schutzfunktionen
Umschaltschwellen
Schnittstelle
Batterietyp
Sicherheit / EMV
Temperatur
Luftfeuchtigkeit
Abmessungen
Gewicht (netto)
P r o d u k t s p e z i f i s c h e A n g a b e n
LED-Anzeige 3-Farben-LED für „Power ok" (grün), „Power Fail" (orange), „Battery low"
(rot/orange blinkend) und „Batterie defekt" (rot/grün blinkend);
Kurzschluss am Ausgang/Überlast (rot); Weitere Angaben Seite 9
Batterieüberwachung Batterietest erfolgt im Normalbetrieb ca. alle 10 Minuten, bei Meldung
„Batterie defekt" blinkt die LED rot/grün (optional Meldekontakt)
Eigenverbrauch Ca. 50 mA
Shutdown- Das Shutdown-Signal wird in der Startphase des Systems für ca. 2 Minuten
Unterdrückung unterdrückt.
Reboot-Funktion Kehrt während eines Netzausfalls und der schon eingeleiteten Shutdown-
Phase von Windows® die Netzspannung wieder zurück, so „hängt" das
Betriebssystem mit der Meldung „Sie können den PC jetzt ausschalten". Die
Reboot-Funktion hingegen schaltet das System nach erfolgtem Shutdown
aus und nach ca. 10 Sek. wieder ein.
Lastsensor Abschaltung im USV-Betrieb <10 Watt
Timerfunktion 2 Min – 6 Min – 20 Min – aus, einstellbar über DIP-Schalter
Überbrückungszeit Ca. 30 Min bei 1 A /ca. 8 Min bei 3 A /ca. 3 Min bei 5 A (gem. bei +20 °C)
6
Benutzerhandbuch UPSI-2401
24 V DC (22,5...30 V)
5,5 A max.
Im Normalbetr.: ca. 0,5 V unterhalb Eingangsspannung
Im Batteriebetr.: ca. 29...19 V DC
5 A max.
0,4 A max. (interner Batterielader)
UI-Kennlinie, temperaturgeführt
Tiefentlade-Schutz: 19 V DC ±2 %
Überlast-Schutz am Ausgang: 10 A für 2 Sek., Abschalt.
Kurzschluss-Schutz: Abschaltung
Netz/Batterie 20 V DC ±2 %, Batterie/Netz 22 V DC ±2 %
DSUB9-Buchse
Ausgänge: Power Fail, Battery Low Eingang: Shutdown
Optional auch mit USV-Software zur Anbindung an
gängige Betriebssysteme lieferbar
Eingebaute Blei-Gel-Batterie, wartungsfrei, 1,3 Ah
CE
Betrieb: 0...+40 °C / Lagerung: -10...+40 °C
Betrieb: 10...85 % RH, nicht kondensierend
Lagerung: 10...90 % RH, nicht kondensierend
105 x 129 x 122 ±0,5 mm
2 kg
Benutzerhandbuch UPSI-2401

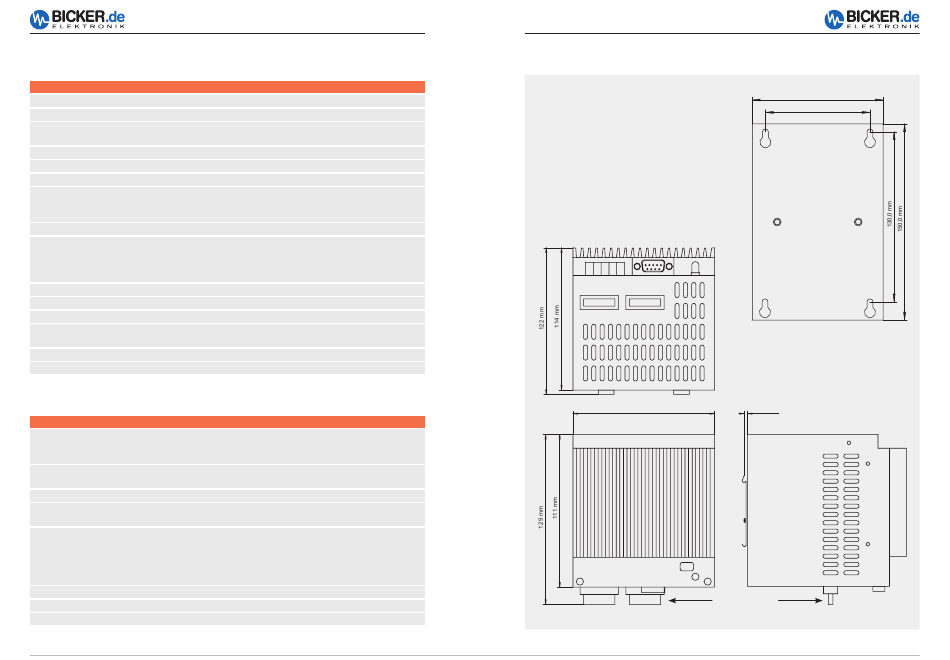

Zeichnung UPSI-2401
Montageplatte
F1-0162,
optionales Zubehör
105 mm
100,0 mm
80,0 mm
t = 2,5 mm
7,5 mm
Sicherungen
Toleranz ±0,5 mm
