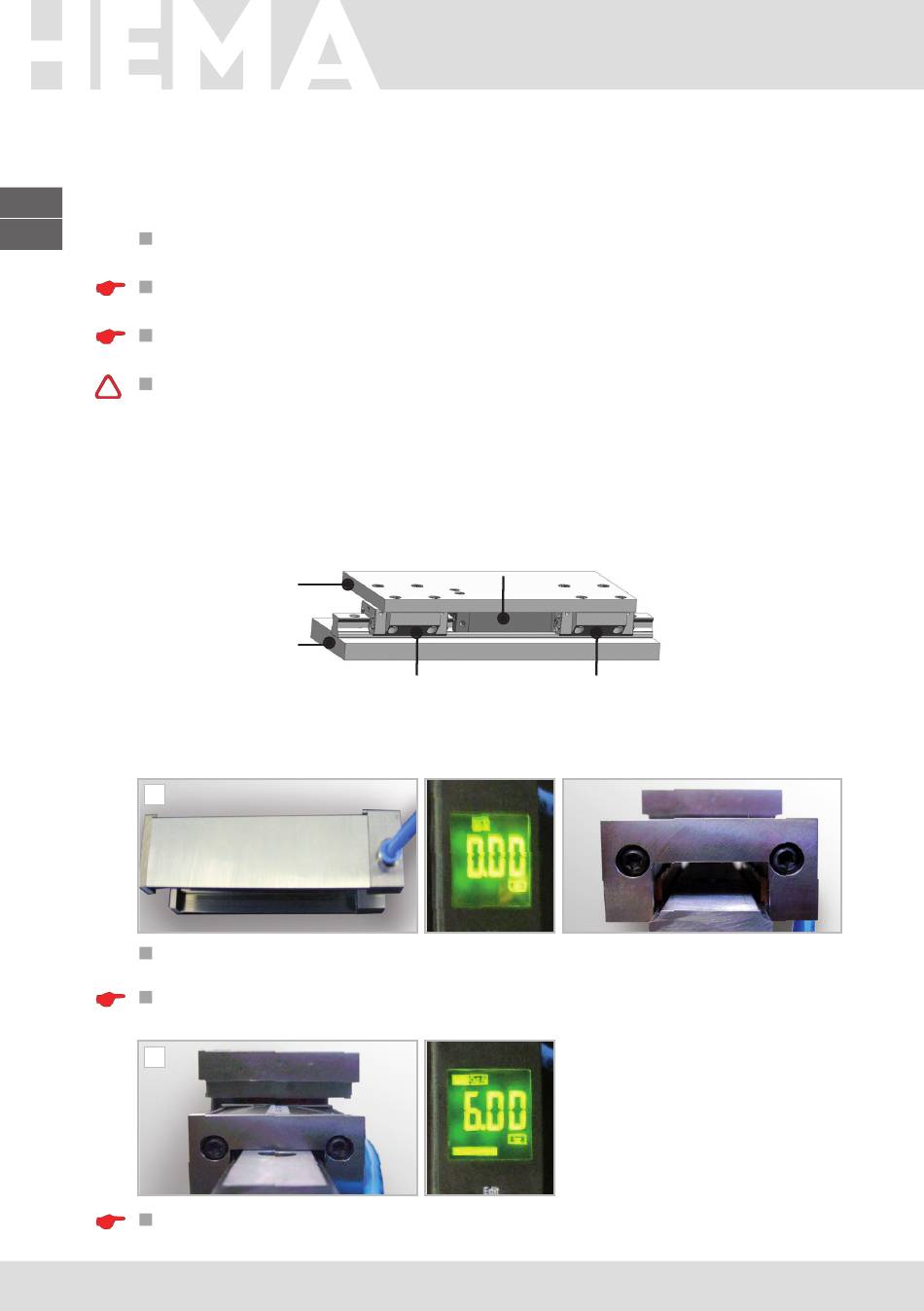

11. Montagehinweis
DE
8
Prüfen Sie, ob die eingravierte Typenbezeichnung des einzubauenden LinClamp mit dem
gewünschten LinClamp übereinstimmt.
Behandeln Sie den LinClamp so, dass keine Schäden daran auftreten. Diese führen zur
Minderung der Betriebssicherheit und zum Verlust der Gewährleistung.
Achten Sie auf einen verzugfreien Einbau und auf die Einhaltung der zulässigen
Belastungen laut Katalog.
!
Wichtig! Um die vorgegebenen Haltekräfte optimal übertragen zu können, sind vor der
Montage die Bremsbeläge (Sintermetall) bzw. Klemmbeläge (Stahl) gründlich zu säubern,
um alle Haltekraft reduzierenden Einflüsse zu eliminieren
12. Darstellung Montagesituation (Beispiel)
Anschlusskonstruktion
Linearführungsschiene
13. Montage LinClamp S/SK
1.
Rote Verschlussstopfen entfernen bzw. abdichten (mitgeliefertes Merkblatt beachten),
Luftanschluss an gewünschter Gewindebohrung anbringen, Druckluft anschließen.
Beachten Sie: LinClamp S/SK sind ohne Betriebsdruck nicht montierbar!
2.
Beachten Sie: LinClamp S/SK sind nur mit dem vorgesehenen Betriebsdruck montierbar!
LinClamp
LinClamp
Linearführungswagen
