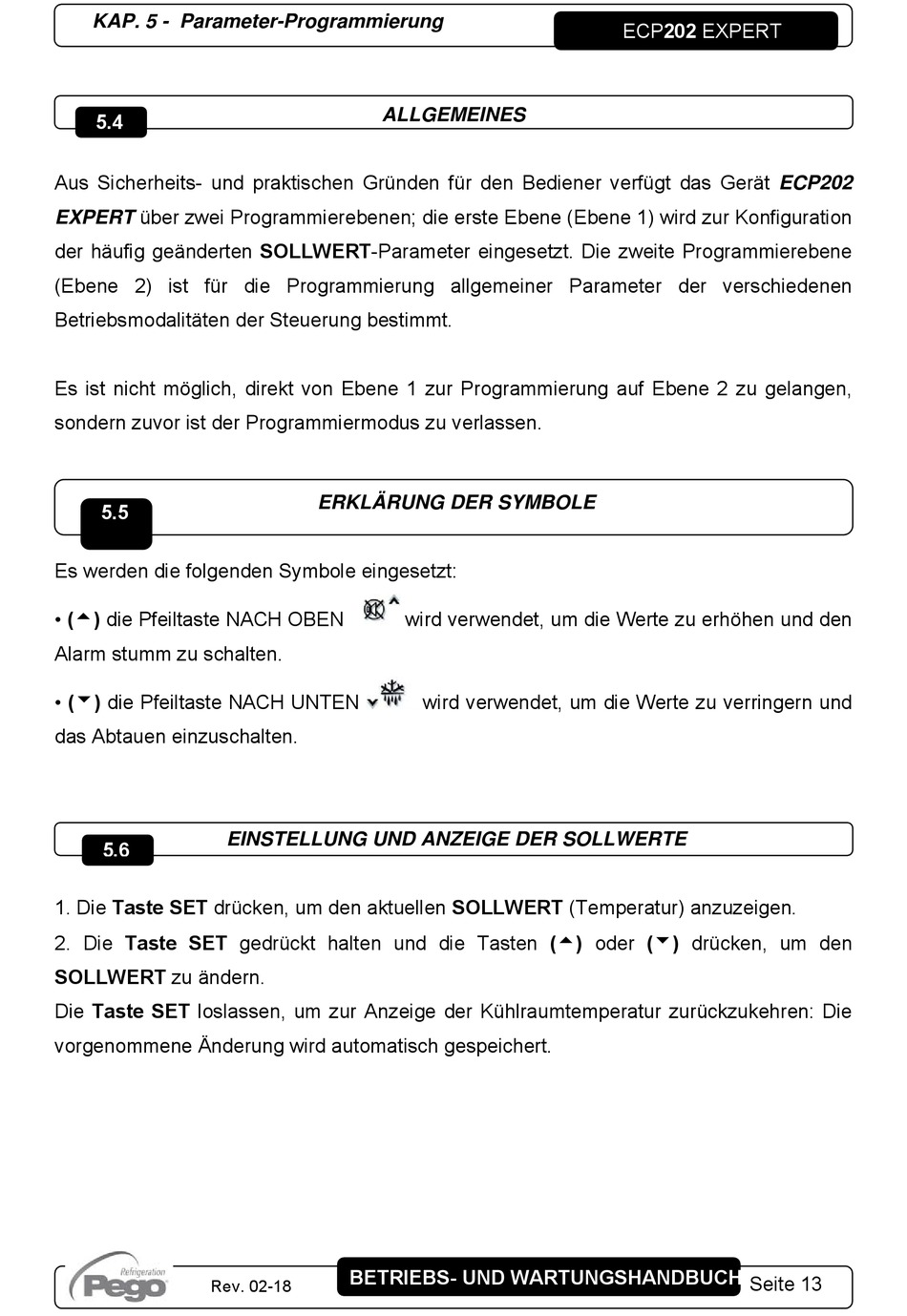

KAP. 5 - Parameter-Programmierung
ECP202 EXPERT
ALLGEMEINES
5.4
Aus Sicherheits- und praktischen Gründen für den Bediener verfügt das Gerät ECP202
EXPERT über zwei Programmierebenen; die erste Ebene (Ebene 1) wird zur Konfiguration
der häufig geänderten SOLLWERT-Parameter eingesetzt. Die zweite Programmierebene
(Ebene 2) ist für die Programmierung allgemeiner Parameter der verschiedenen
Betriebsmodalitäten der Steuerung bestimmt.
Es ist nicht möglich, direkt von Ebene 1 zur Programmierung auf Ebene 2 zu gelangen,
sondern zuvor ist der Programmiermodus zu verlassen.
ERKLÄRUNG DER SYMBOLE
5.5
Es werden die folgenden Symbole eingesetzt:
• () die Pfeiltaste NACH OBEN wird verwendet, um die Werte zu erhöhen und den
Alarm stumm zu schalten.
• () die Pfeiltaste NACH UNTEN wird verwendet, um die Werte zu verringern und
das Abtauen einzuschalten.

EINSTELLUNG UND ANZEIGE DER SOLLWERTE

5.6
1. Die Taste SET drücken, um den aktuellen SOLLWERT (Temperatur) anzuzeigen.
2. Die Taste SET gedrückt halten und die Tasten () oder () drücken, um den
SOLLWERT zu ändern.
Die Taste SET loslassen, um zur Anzeige der Kühlraumtemperatur zurückzukehren: Die
vorgenommene Änderung wird automatisch gespeichert.
