 Gerät vor Stoß, Reibung rauer Behandlung und Feuchtigkeit schützen
Besondere Geltungsbereiche

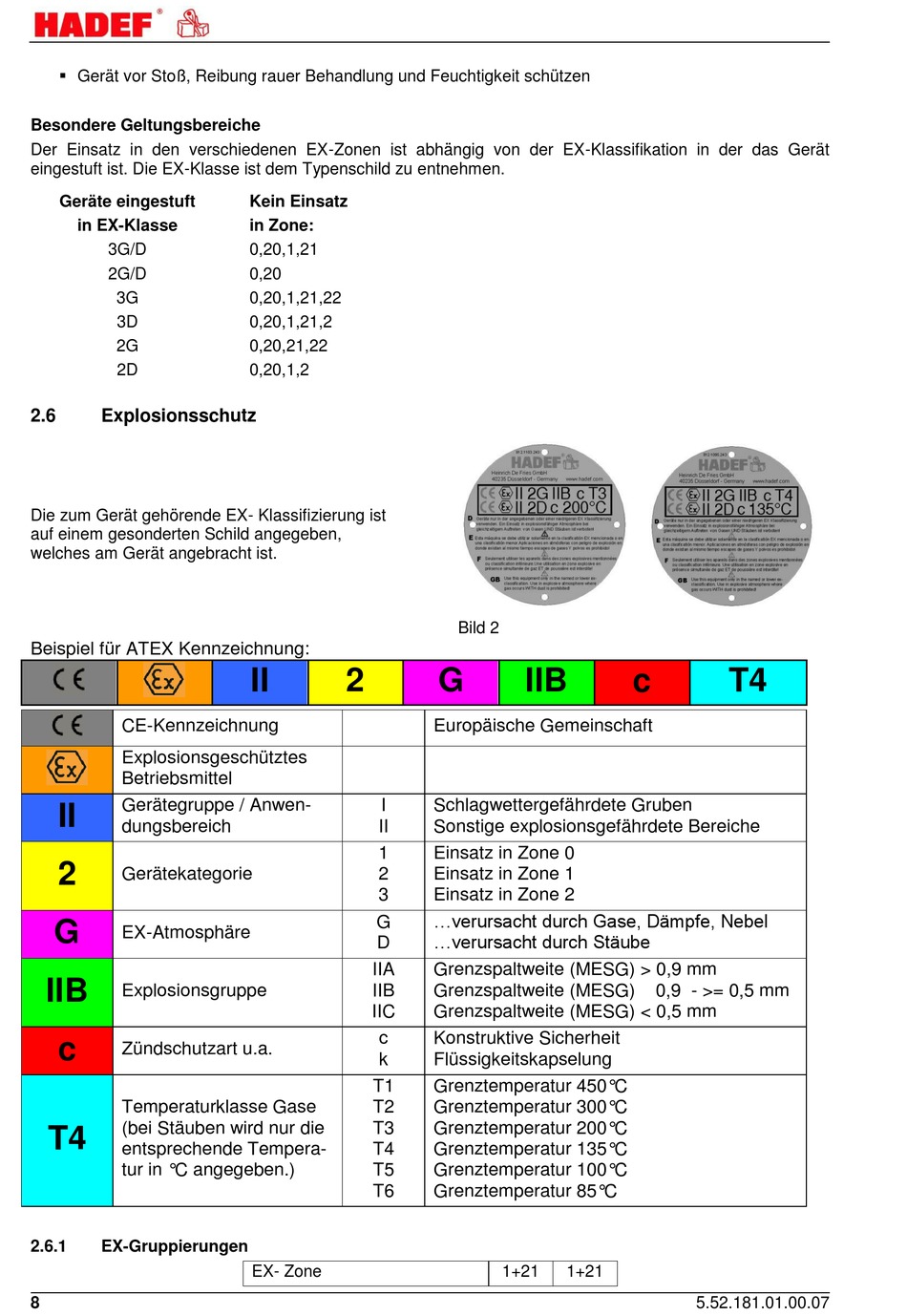

Der Einsatz in den verschiedenen EX-Zonen ist abhängig von der EX-Klassifikation in der das Gerät
eingestuft ist. Die EX-Klasse ist dem Typenschild zu entnehmen.
Geräte eingestuft
in EX-Klasse
3G/D
2G/D
3G
3D
2G
2D
2.6

Explosionsschutz

Die zum Gerät gehörende EX- Klassifizierung ist
auf einem gesonderten Schild angegeben,
welches am Gerät angebracht ist.
Beispiel für ATEX Kennzeichnung:
CE-Kennzeichnung
Explosionsgeschütztes
Betriebsmittel
Gerätegruppe / Anwen-
II
dungsbereich
2
Gerätekategorie
G
EX-Atmosphäre
IIB
Explosionsgruppe
c
Zündschutzart u.a.
Temperaturklasse Gase
(bei Stäuben wird nur die
T4
entsprechende Tempera-
tur in °C angegeben.)
2.6.1 EX-Gruppierungen
8
Kein Einsatz
in Zone:
0,20,1,21
0,20
0,20,1,21,22
0,20,1,21,2
0,20,21,22
0,20,1,2
II 2
I
II
1
2
3
G
D
IIA
IIB
IIC
c
k
T1
T2
T3
T4
T5
T6
EX- Zone
Bild 2
G IIB
Europäische Gemeinschaft
Schlagwettergefährdete Gruben
Sonstige explosionsgefährdete Bereiche
Einsatz in Zone 0
Einsatz in Zone 1
Einsatz in Zone 2
...verursacht durch Gase, Dämpfe, Nebel
...verursacht durch Stäube
Grenzspaltweite (MESG) > 0,9 mm
Grenzspaltweite (MESG)
Grenzspaltweite (MESG) < 0,5 mm
Konstruktive Sicherheit
Flüssigkeitskapselung
Grenztemperatur 450°C
Grenztemperatur 300°C
Grenztemperatur 200°C
Grenztemperatur 135°C
Grenztemperatur 100°C
Grenztemperatur 85°C
1+21 1+21
c T4
0,9 - >= 0,5 mm
