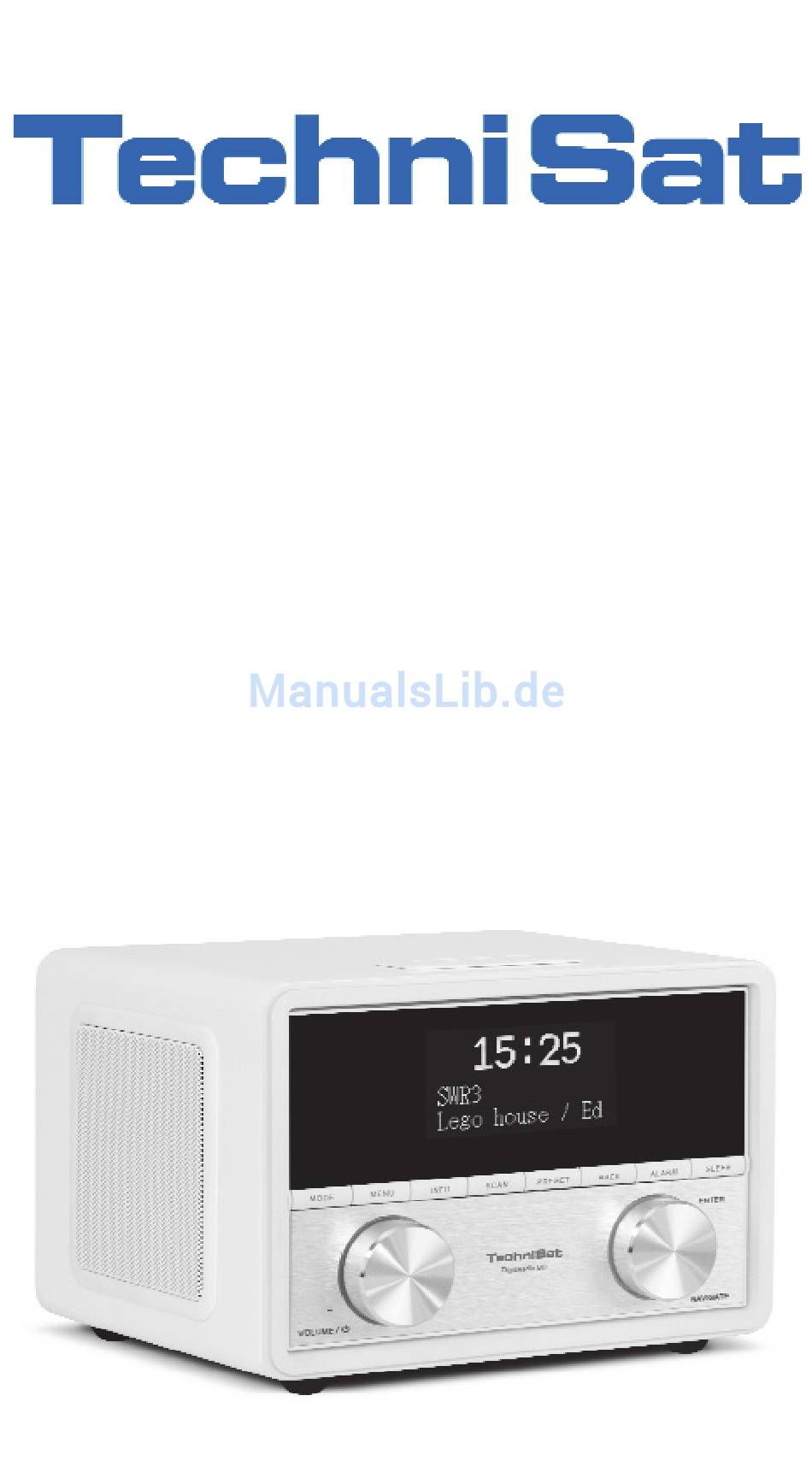

- Seite 1 Bedienungsanleitung DigitRadio 80 DigitRadio 80 DAB+/DAB/UKW-Radiowecker...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ......2 Abbildungen ......4 Lieferumfang . - Seite 3 FM-Betrieb ......22 Automatische Senderwahl ....22 Manuelle Senderwahl .
-
Seite 4: Abbildungen
Abbildungen Mode Menüs navigieren Drücken: Menu Option im Menü bestäti- Volume / gen, Auswahl aktivieren Alarm Drehen: 10 Sleep Nach rechts: lauter 11 Snooze Nach links: leiser 12 Display Drücken: 13 Lautsprecher Einschalten/Auschalten des Gerätes, Alarm aus- 14 Teleskopantenne schalten 15 DC-Buchse Info 16 Kopfhörerbuchse... -
Seite 5: Lieferumfang
Lieferumfang Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind: • DAB-Radio-Gerät mit Teleskop-Antenne, • Netzteil, 9V, 2000 mA, • Bedienungsanleitung. -
Seite 6: Sicherheit Und Aufstellen Des Gerätes
Sicherheit und Aufstellen des Gerätes Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes. Sicherheit Vorsicht! • Das Gerät darf nur an eine Netzspannung von 240 V~, 50 Hz angeschlossen werden. - Seite 7 • Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprü- fen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektri- schen Schlags. •...
-
Seite 8: Aufstellen Des Gerätes
Aufstellen des Gerätes • Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. • Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt wer- den. -
Seite 9: Entsorgungshinweise
Entsorgungshinweise Entsorgung der Verpackung Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder ver- wertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung. -
Seite 10: Richtlinien Und Normen
Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer- den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. -
Seite 11: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät ist für den Empfang von UKW/DAB/DAB+ - Radiosendungen entwickelt. Das Gerät ist für den pri- vaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet. • Mit dem digitalen DAB-Radio steht ein neues digitales Format zur Verfügung, durch welches man kristallklaren Sound in CD-Qualität hören- kann. -
Seite 12: Antennenempfang Verbessern
Hinweis: Verwenden Sie nur das mitgelieferte Netzteil. Ziehen Sie bei Nichtverwendung den Stecker aus der Steckdose. Ziehen Sie am Stecker und nicht am Kabel. Ziehen Sie vor Ausbruch eines Gewitters den Netzstecker. Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, zie- hen Sie den Netzstecker. - Seite 13 Bild 1 > Sie können nun die Wurfantenne (Bild 2) oder den Adapter (Bild 3) aufstecken und mit dem Schraubendreher befestigen. Bild 2 Bild 3 Hinweis: Die Verschraubung nur handfest anziehen!
-
Seite 14: Kopfhörer Benutzen
Kopfhörer benutzen Gehörschäden! Hören Sie Radio nicht mit großer Lautstärke über Kopfhörer. Dies kann zu bleibenden Gehörschäden führen. Regeln Sie vor der Verwendung von Kopfhörern die Gerätelautstärke auf minimale Lautstärke. Wenn Sie einen Kopfhörer (nicht im Lieferumfang) anschließen, sind die Lautsprecher stumm geschaltet. -
Seite 15: Anschluss An Stereo Anlage, Aktivlautsprecher
Anschluss an Stereo-Anlage, Aktivlautsprecher Schließen Sie das Gerät über die Line Out-Buchse (18) (3,5 mm Klinke) z.B. an den Eingang AUDIO IN einer Stereo-Anlage an. USB-Anschluss Hinweis Das Gerät unterstützt nicht den Anschluss von USB Medien (Hubs ...) über USB-Verlängerungskabel. Nicht zu direktem Anschluss an PCs geeignet! Es werden Geräte der USB Version 1.1 und 2.0 unter- stützt. -
Seite 16: Erstinbetriebnahme
Erstinbetriebnahme Bei der ersten Inbetriebnahme sowie nach Aufruf der Werkseinstellung und anschließendem Einschalten, startet automatisch die Sendersuche nach DAB- Radiosendern. Während des Suchlaufs zeigt die Display-Information den Fortschritt an sowie die Anzahl der gefundenen Radiostationen. Nach Beendigung des Sendersuchlaufs wird die erste Station in alphanumerischer Reihenfolge angezeigt und automatisch wiedergegeben. -
Seite 17: Dab-/Ukw-/Aux-Betrieb Wählen
DAB-/UKW-/AUX-Betrieb wählen Drücken Sie die Taste MODE (2), um zwischen > dem DAB-Betrieb, FM-Betrieb und AUX-Betrieb zu wechseln. Beim Wechsel der Betriebsmodi wird Ihnen der neu ausgewählte Modus angezeigt. oder oder DAB-Betrieb Was ist DAB DAB ist ein neues digitales Format, durch welches Sie kristallklaren Sound in CD-Qualität hören können. -
Seite 18: Datenkomprimierung
zusammen, welche individuell von den Radiostationen gesendet werden. Infos z.B. unter www.digitalradio.de oder www.digitalradio.ch. Datenkomprimierung Digital Radio macht sich dabei Effekte des menschli- chen Gehörs zunutze. Das menschliche Ohr nimmt Töne, die unter einer bestimmten Mindestlautstärke liegen, nicht wahr. Daten, die sich unter der sog. Ruhehörschwelle befinden, können also herausgefil- tert werden. -
Seite 19: Automatischer Suchlauf
Diese können sich auf das laufende Programm bezie- hen (z.B. Titel, Interpret) oder unabhängig davon sein (z.B. Nachrichten, Wetter, Verkehr, Tipps). Automatischer Suchlauf Wie bereits unter Erstinbetriebnahme beschrieben startet das Gerät automatisch bei der ersten Inbetriebnahme einen Suchlauf nach DAB- Programmen. -
Seite 20: Manueller Suchlauf
Manueller Suchlauf > Um einen manuellen Suchlauf durchzuführen, öffnen Sie das Menü indem Sie Menu (2) drücken. Drehen Sie Navigate / Enter links/rechts > (8), bis Manueller Suchlauf erscheint. Drücken Sie auf Navigate / Enter (8). > > Das folgende Menü erscheint. Drehen Sie nun Navigate / Enter >... -
Seite 21: Favorit Speichern
Favorit speichern > Um ein Progamm auf einen der Favoritenspeicher zu legen, drücken Sie die Taste Preset (6) und halten diese gedrückt. Markieren Sie mit Navigate / Enter > links/rechts (8) einen der 10 zur Verfügung stehenden Favoritenspeicherplätze und bestäti- gen Sie mit Drücken von Navigate / Enter (8), um den eingestellten Sender auf diesem Platz abzuspeichern. -
Seite 22: Zusätzliche Informationen
Zusätzliche Informationen Sie können zum eingestellten Sender zusätzliche Informationen auf dem Display darstellen. Durch wiederholtes Drücken der Taste Info (4) > werden die folgenden zusätzlichen Informationen angezeigt. • Titel • Interpret • Signalqualität • Programmtyp • Ensemble/Frequenz • Bitrate, Codec, Stereo/Mono •... -
Seite 23: Manuelle Senderwahl
Manuelle Senderwahl Drehen Sie Navigate / Enter links/rechts > (8), bis die Frequenz des gesuchten Senders angezeigt wird. Nach einem kurzen Moment wird der Sender wieder- gegeben und die Sender- bzw. Programminformationen erscheinen im Display, sofern diese vom Sender übertragen werden. Favorit speichern >... -
Seite 24: Zusätzliche Informationen
Zusätzliche Informationen Sie können zum eingestellten Sender zusätzliche Informationen auf dem Display darstellen. Durch wiederholtes Drücken der Taste Info (4) > werden die folgenden zusätzlichen Informationen angezeigt. • Vom Radiosender übermittelter Text, z. B. Titel/Interpret • Programmtyp • Frequenz • Sendername •... -
Seite 25: Audio-Einstellung
Wählen Sie durch Drehen von Navigate / > Enter links/rechts (8) aus, ob die automati- sche Senderwahl bei jedem Sender (Alle Sender) oder nur bei Sendern mit starkem Signalpegel (Nur kräftige Sender) stoppen soll. Beachten Sie, dass es je nach Einstellung vorkom- men kann, dass entweder Sender übersprungen oder sehr schlecht wiedergegeben werden. -
Seite 26: Equalizer
Equalizer Hier können Sie Toneinstellungen für Höhen und Bass vornehmen. Öffnen Sie das Menü durch Drücken von Menü > (2). Drehen Sie Navigate / Enter links/rechts > (8), bis Sie den Punkt Equaliser erreicht haben. <Equalizer > Drücken Sie nun Navigate / Enter (8). >... -
Seite 27: Uhrzeit
> Bestätigen Sie anschließend den Wert durch Drücken von Navigate / Enter (8) Durch wiederholtes Drücken der Taste Back > (7) können Sie das Menü verlassen. Uhrzeit In diesem Menü können Sie diverse Einstellung bzgl. Datum und Uhrzeit vornehmen. Alle Einstellungen, die während des Einrichtungsassisten gemacht wurden, können hier geändert werden. -
Seite 28: Zeit/Datum Einstellen
Zeit/Datum einstellen Hier haben Sie die Möglichkeit die aktuelle Zeit und das aktuelle Datum manuell einzustellen. > Die Stunden-Ziffer blinkt. Sie können nun durch Drehen von Navigate / > Enter links/rechts (8) die Stunde einstellen. > Bestätigen Sie die Einstellung durch Drücken von Navigate / Enter (8). -
Seite 29: 12/24 Std. Einstellen
12/24 Std. einstellen Hier wählen Sie das Anzeigeformat für die Uhrzeit. > Wählen Sie zwischen 12 oder 24 Stunden Anzeige. Datumsformat einstellen Hier wählen Sie das Anzeigeformat für das Datum. Wählen Sie zwischen TT-MM-JJJJ (z.B. > 25.02.2018) oder MM-TT-JJJJ (z.B. 02.25.2018). -
Seite 30: Sprache
Sie können nun durch Drehen von Navigate / > Enter links/rechts (8) den Betriebszustand wählen. Betrieb oder Standby. <Betrieb > Bestätigen Sie durch Drücken von Navigate / > Enter (8). Nun können Sie durch Drehen von Navigate / > Enter links/rechts (8) eine der 5 Helligkeitsstufen auswählen. -
Seite 31: Werkseinstellung
Enter (8). Werkseinstellung Das Aufrufen der Werkseinstellung setzt alle Änderun- gen und Einstellungen, die Sie gemacht haben, zurück! Wenn Sie das DigitRadio 80 danach wieder einschal- ten, erscheint der Einrichtungsassistent. Öffnen Sie das Menü durch Drücken von Menü > (2). -
Seite 32: Software-Version
Wählen Sie durch Drehen von Navigate / > Enter links/rechts (8), ob Sie das Zurücksetzen auf die Werkseinstellung aus- führen (Ja) oder den Vorgang abbrechen (Nein) möchten. > Bestätigen Sie erneut durch Drücken von Navigate / Enter (8) Beim Ausführen der Werkseinstellung startet das Gerät neu und anschließend automatisch wieder die Erstinbetriebnahme. -
Seite 33: Schlummer-Funktion
Bestätigen Sie durch Drücken von Navigate / > Enter (8). Wecker Das DigitRadio 80 kann als Wecker eingesetzt wer- den. Dazu stehen 2 programmierbare Weckzeiten zur Verfügung, die individuell einstellbar sind. Exemplarisch werden an Wecker 1 nun die Einstellungen erläutert. - Seite 34 Bestätigen Sie durch Drücken von Navigate / > Enter (8). Der Wecker 1 Assistent erscheint. > Drehen Sie Navigate / Enter links/rechts > (8) und wählen Sie Wecker Ein. > Sie können nun mit Hilfe des Drehschalters Navigate / Enter links/rechts (8) und durch Drücken von Navigate / Enter (8) fol- gende Optionen einstellen und bestätigen: Weckzeit, Stunde und Minute...
-
Seite 35: Technische Daten
Technische Daten Empfangsbereich: DAB/DAB+ 174.928 – 239.200MHz FM (UKW) 87.5-108MHz Audioleistung: 2x 5W rms Netzteil-Eingang: 100-240 V AC, 50-60Hz -Ausgang: 9 V DC / 2000 mA Abmessungen: 165mm x 136mm x 125mm... - Seite 36 Änderungen und Druckfehler vorbehalten. Stand 04/15 Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. TechniSat und DigitRadio 80 sind eingetragene Warenzeichen der TechniSat Digital GmbH Postfach 54541 Daun www.technisat.de Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen.
