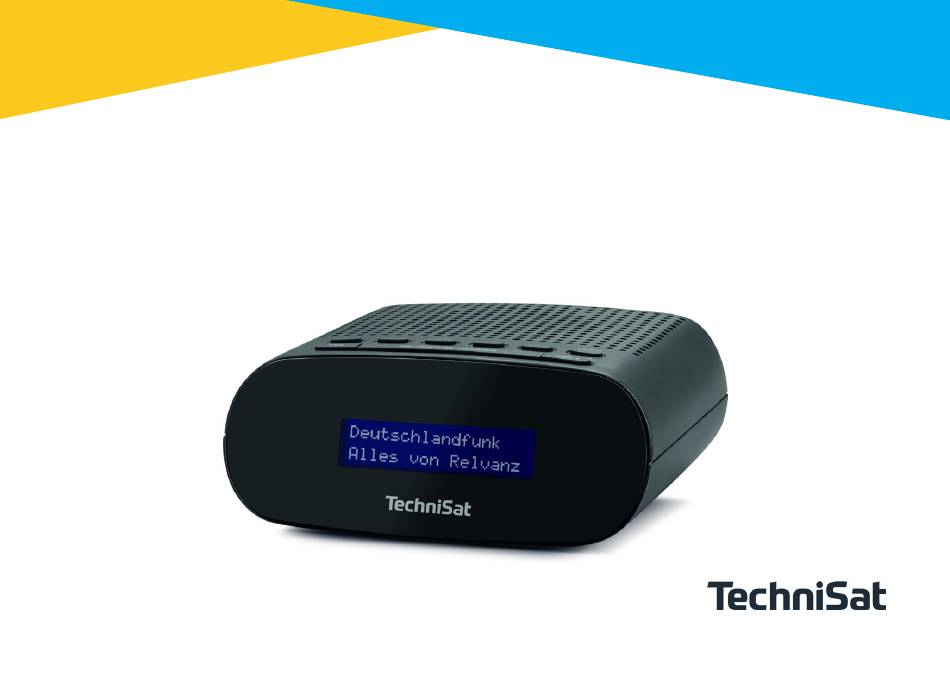

- Seite 1 Bedienungsanleitung TECHNIRADIO 50 DAB+/UKW-Uhrenradio...
- Seite 2 1 Abbildungen 1.1 Tastenbelegung...
- Seite 3 Ein/Standby INFO/MENU Displayanzeigen durchschalten (kurz drücken), Menü öffnen (kurz gedrückt halten) FAV Favoritenspeicher Pfeiltaste (Auswahl von Menüeinträgen und Optionen/Einstellungen) ALARM 1 (kurz gedrückt halten: einrichten/aktivieren des Wecker 1) Pfeiltaste (Auswahl von Menüeinträgen und Optionen/Einstellungen) ALARM 2 (kurz gedrückt halten: einrichten/aktivieren des Wecker 2) MODE/SCAN Moduswechsel DAB+ und UKW (kurz drücken), Sendersuchlauf (kurz gedrückt halten) Lautstärke leiser...
- Seite 4 1.2 Rückseite DC-IN 5V, 1A USB-C Kopfhöreranschluss Wurfantenne...
- Seite 5 Rechtliche Hinweise ......................... 14 3.4.2 Servicehinweise.......................... 16 Aufstellen des Gerätes....................17 Beschreibung des TECHNIRADIO 50 ..............20 Der Lieferumfang ........................20 Die besonderen Eigenschaften des TECHNIRADIO 50 ........... 20 TECHNIRADIO 50 zum Betrieb vorbereiten ..............21 5.3.1 Netzteil anschließen ........................ 21 5.3.2 Wurfantenne ausrichten ......................22...
- Seite 6 5.3.3 Kopfhörer benutzen .........................22 Allgemeine Geräte-Funktionen ..................23 5.4.1 Gerät einschalten ........................23 5.4.2 Gerät ausschalten ........................24 5.4.3 Lautstärke einstellen ....................... 24 5.4.4 Display ............................24 Menübedienung .......................25 Die DAB+ (Digital Radio)-Funktion ..............26 Was ist DAB+ ..........................26 DAB+ (Digital Radio) Empfang ...................26 7.2.1 Vollständigen Suchlauf durchführen ................27 7.2.2 Sender wählen ...........................28...
- Seite 7 UKW-Betrieb ......................32 UKW-Radiobetrieb einschalten ..................32 FM (UKW)-Empfang mit RDS-Informationen ...............32 Automatische Sendersuche ....................33 Manuelle Sendersuche ......................33 Suchlauf-Einstellung ........................33 Audio-Einstellung ........................34 UKW-Sender auf einem Speicherplatz ablegen ............34 UKW-Sender von einem Speicherplatz abrufen ............35 Überschreiben/Löschen einer Programmplatz-Speicherung.......35 Systemeinstellungen ....................36 Wecker ............................36 9.1.1 Wecktimer einstellen .......................36 9.1.2...
- Seite 8 Displayhelligkeit ........................44 Sprache ............................44 Werkseinstellung ........................45 SW-Version ..........................46 Reinigen ........................47 Fehler beseitigen ....................48 Technische Daten ....................49...
- Seite 9 3 Sicherheitshinweise 3.1 Verwendete Zeichen und Symbole Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten.
- Seite 10 Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden. Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
- Seite 11 Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. 3.4 Sicherer Umgang mit dem TECHNIRADIO 50 Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.
- Seite 12 Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen. Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen. Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
- Seite 13 Wenn das Gerät oder das Netzteil Schäden aufweist, darf es nicht in Betrieb genommen werden. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten. Fremdkörper, z.B.
- Seite 14 Alternativ finden Sie die EU-Konformitätserklärung auch im Downloadbereich Ihres Produktes auf der TechniSat Webseite www.technisat.de. TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen, Druckfehler und Irrtümer vorbehalten.
- Seite 15 TECHNIRADIO 50 und TechniSat sind eingetragene Marken der: TechniSat Digital GmbH Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de...
- Seite 16 Technische Hotline: Mo. - Fr. 8:00 - 18:00 unter Tel.: 03925/9220 1800 erreichbar. Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr.
- Seite 17 4 Aufstellen des Gerätes > Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Achtung!: > Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden.
- Seite 18 Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät. > Halten Sie das TECHNIRADIO 50 von Geräten fern, die starke Magnetfelder erzeugen. > Stellen Sie keine schweren Gegenstände auf das Gerät.
- Seite 19 > Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! > Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen! > Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.
- Seite 20 1x Netzteil 1x Bedienungsanleitung 5.2 Die besonderen Eigenschaften des TECHNIRADIO 50 Das TECHNIRADIO 50 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern. Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital).
- Seite 21 5.3.1 Netzteil anschließen > Verbinden Sie hierzu das mitgelieferte Netzteil mit der mit DC-IN beschriftete Buchse an der Rückseite des TECHNIRADIO 50. Verbinden Sie danach das Netzteil mit dem Stromnetz. Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.
- Seite 22 5.3.2 Wurfantenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Wurfantenne kann ein ausgezeichneter Empfang erzielt werden. Wichtig ist oft die exakte Ausrichtung der Wurfantenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de“...
- Seite 23 Kopfhörers aus der Kopfhörerbuchse des Gerätes. 5.4 Allgemeine Geräte-Funktionen 5.4.1 Gerät einschalten > Bereiten Sie das TECHNIRADIO 50 zunächst wie unter Punkt 5.3.1 und 5.3.2 beschrieben, zum Betrieb vor. > Durch Drücken der Taste Ein/Standby auf der Oberseite des Gerätes, schalten Sie das TECHNIRADIO 50 ein.
- Seite 24 5.4.2 Gerät ausschalten > Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den Standby-Modus schalten. Die Uhrzeit wird im Display angezeigt. Die Displayhelligkeit im Standby-Modus können Sie durch kurzes, mehrmaliges Drücken der Taste OK/SNOOZE/DIMMER oder wie unter Punkt 9.4 beschrieben, ändern.
- Seite 25 6 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des TECHNIRADIO 50. Die Menü-Navigation erfolgt mit den Tasten INFO/MENU, OK/SNOOZE/DIMMER, / . Das Menü ist aufgeteilt in Untermenüs und enthält je nach Modusart (DAB+ oder UKW) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste INFO/MENU kurz gedrückt halten.
- Seite 26 7 Die DAB+ (Digital Radio)-Funktion 7.1 Was ist DAB+ DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex.
- Seite 27 7.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden. > Um einen vollständigen Suchlauf durchzuführen, halten Sie kurz die Taste MODE/ SCAN gedrückt. Alternativ: >...
- Seite 28 7.2.2 Sender wählen > Durch drücken der Tasten oder kann zwischen den verfügbaren Sendern umgeschaltet werden. Drücken Sie die Taste OK/SNOOZE/DIMMER, um den Sender wiederzugeben. 7.2.3 Senderreihenfolge > Öffnen Sie das Menü durch kurzes gedrückt halten der Taste INFO/MENU und wählen Sie mit den Tasten ...
- Seite 29 > Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang. 7.2.5 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste FAV und wählen Sie mit den Tasten / einen Favoritenspeicher (1...20).
- Seite 30 7.2.7 Manueller Suchlauf Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. Befinden sich die gefundenen Sender noch nicht in der Senderliste, werden diese dort gespeichert. > Halten Sie kurz die Taste INFO/MENU gedrückt. Wählen Sie mit den Tasten oder ...
- Seite 31 > Wählen Sie mit oder die Kompressionsrate: DRC HOCH - Hohe Kompression DRC TIEF - Niedrige Kompression DRC AUS - Kompression abgeschaltet. > Bestätigen Sie durch Drücken der Taste OK/SNOOZE/DIMMER. 7.2.9 Inaktive Sender löschen Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.
- Seite 32 8 UKW-Betrieb 8.1 UKW-Radiobetrieb einschalten > Wechseln Sie durch Drücken der Taste INFO/MENU in den UKW-Modus. > Im Display wird [UKW] angezeigt. Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt. Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.
- Seite 33 8.3 Automatische Sendersuche > Halten Sie die Taste MODE/SCAN kurz gedrückt, um die Sendersuche zu starten. Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext. Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche.
- Seite 34 > Wählen Sie aus, ob der Suchlauf nur bei starken Sendern [Nur stark. Sig.] stoppen soll oder bei allen Sendern (auch bei schwachen Sendern) [Alle Sender]. Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden.
- Seite 35 > Um diesen Sender auf einem Speicherplatz abzulegen, halten Sie während der Wiedergabe die Taste FAV gedrückt, bis [Fav. Speichern] im Display erscheint. > Wählen Sie anschließend mit den Tasten / einen Speicherplatz 1...20. Drücken Sie zum Speichern die Taste OK/SNOOZE/DIMMER. >...
- Seite 36 DIMMER. Wird im Standby-Modus das Menü geöffnet, startet dies direkt mit der Systemkonfiguration. 9.1 Wecker Das TECHNIRADIO 50 besitz die Möglichkeit 2 programmierbare Weckzeiten, individuell einzustellen. 9.1.1 Wecktimer einstellen Die Weckfunktion können Sie erst bedienen, wenn die korrekte Uhrzeit eingestellt worden ist.
- Seite 37 Exemplarisch werden an Weckalarm 1 nun die Einstellungen erläutert. Um jeden Einstellschritt zu bestätigen und zum Nächsten zu springen, drücken Sie die Taste OK/ SNOOZE/DIMMER. Zum Ändern einer Option, drücken Sie. Zum Einstellen der beiden Weckzeit-Speicher halten Sie eine der Tasten Alarm 1 oder Alarm 2 kurz gedrückt.
- Seite 38 entsprechende Option und drücken Sie OK/SNOOZE/DIMMER, um zur nächsten Einstellung zu gelangen. Wählen Sie anschließend, wie oft der Wecker wiederholt werden soll. Zur Auswahl stehen: • Täglich: Jeden Tag zur eingestellte Zeit • Einmal: Einmalige Ausführung • Wochenenden: Nur samstags und sonntags •...
- Seite 39 9.1.2 Wecker nach Alarm ausschalten > Drücken Sie die Taste Ein/Standby um den Weckalarm auszuschalten. > Drücken Sie die Taste OK/SNOOZE/DIMMER, um die Schlummer-Funktion einzuschalten. Sie können durch wiederholtes Drücken von OK/SNOOZE/DIMMER die Länge der Pause zwischen 5, 10, 15 oder 30 Minuten wählen. Im Display erscheint ein Timer mit der eingestellten Schlummer-Zeit nach dessen Ablauf der Wecker erneut startet.
- Seite 40 Taste OK/SNOOZE/DIMMER. > Wählen Sie mit den Tasten oder eine Zeit, nach der das TECHNIRADIO 50 in den Standby-Modus schalten soll. Sie haben die Wahl zwischen Aus, 5, 15, 30, 45, 60, 90 und 120 Minuten. Drücken Sie zum Speichern die Taste OK/SNOOZE/ DIMMER.
- Seite 41 > Wählen Sie mit den Tasten oder den Eintrag [Zeit/Datum] und drücken Sie OK/SNOOZE/DIMMER. > Die ersten Ziffern (Stunden) der Uhrzeit blinken und können mit den Tasten oder abgeändert werden. Die Taste erhöht den Wert, die Taste verringert den Wert. >...
- Seite 42 > Wählen Sie mit den Tasten oder den Eintrag [Auto-Update] und drücken Sie OK/SNOOZE/DIMMER. > Wählen Sie mit den Tasten oder folgende Optionen: [Update von jedem] (Aktualisierung über DAB+ und FM) [Keine Update] (Uhrzeit/Datum müssen manuell eingegeben werden, siehe Punkt 9.3.1).
- Seite 43 9.3.4 Datumsformat einstellen Im Untermenü Datumsformat einstellen können Sie das Format zur Anzeige des Datums festlegen. > Wählen Sie mit den Tasten oder den Eintrag [Dat. Form. Einst] und drücken Sie OK/SNOOZE/DIMMER. > Wählen Sie mit den Tasten oder eine der folgenden Optionen: [TT-MM-JJJJ] (Tag, Monat, Jahr) [MM-TT-JJJJ] (Monat, Tag, Jahr) >...
- Seite 44 9.4 Displayhelligkeit Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen. > Öffnen Sie die Systemkonfiguration (siehe Kapitel „9 Systemeinstellungen“), wählen Sie mit den Tasten oder den Eintrag [Beleuchtung] und drücken Sie die Taste OK/SNOOZE/DIMMER. >...
- Seite 45 > Wählen Sie mit den Tasten oder eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste OK/SNOOZE/ DIMMER. 9.6 Werkseinstellung Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen.
- Seite 46 9.7 SW-Version Unter SW-Version können Sie die aktuell installierte SW-Version abfragen. > Öffnen Sie die Systemkonfiguration (siehe Kapitel „9 Systemeinstellungen“), wählen Sie mit den Tasten oder den Eintrag [System version] und drücken Sie die Taste OK/SNOOZE/DIMMER. > Es wird die aktuell installierte Software-Version angezeigt.
- Seite 47 10 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzteil ziehen und Gerät ausschalten! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
- Seite 48 Strom versorgen. Empfang über DAB+/FM ist Ändern Sie die Position der Antenne oder des schlecht. TECHNIRADIO 50. Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen. Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben...
- Seite 49 12 Technische Daten / Herstellerhinweise Technische Änderungen und Irrtümer vorbehalten. Empfangswege DAB+, UKW Stromversorgung DC 5 V / 1 A über externes mitgeliefertes USB-C Netzteil Frequenzen UKW: 87,5-108 MHz DAB+: Band III 174-240 MHz Stromverbrauch im Betrieb max.: 5,9 W Standby: 3,6 W Audio Ausgangsleistung 1x 2 W RMS...
- Seite 50 Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH, Julius-Saxler- Straße 3, D-54550 Daun Modellkennung AD0600501000EU-TYPE-C Eingangsspannung AC 100 - 240 V Eingangswechselstromfrequenz 50/60 Hz Ausgangsspannung DC 5,0 V Ausgangsstrom 1,0 A Ausgangsleistung 5,0 W Durchschnittliche Effizienz im Betrieb 74,16%...
- Seite 52 20230912ORV1...
