Front
1
DE
i
Diese Anleitung vor Installation und Verdrahtung
des Produktes bitte durchlesen

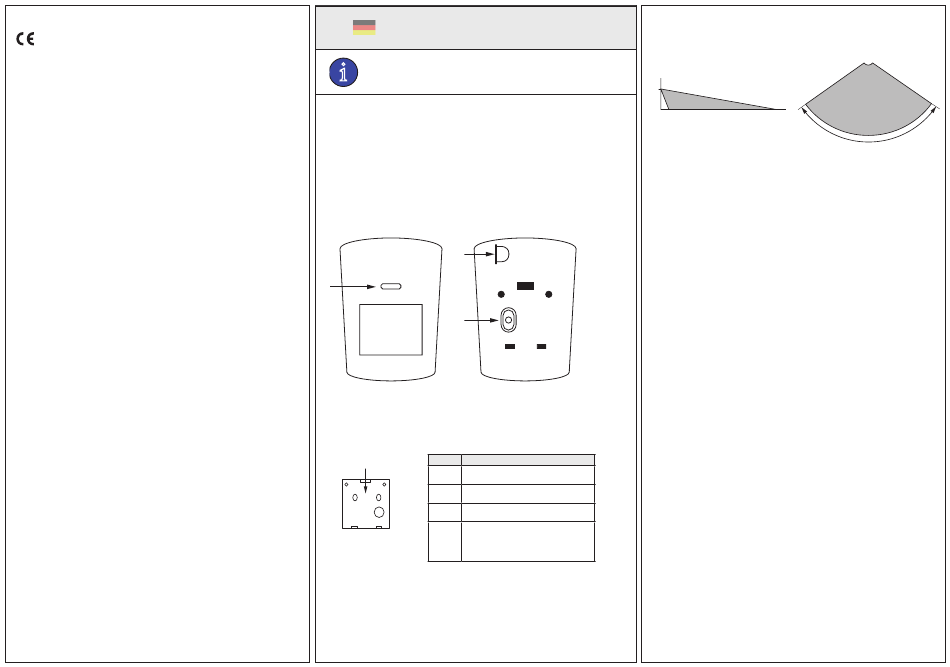

Funk-Bewegungsmelder
IRW entdeckt eine Bewegung innerhalb eines Bereiches und sendet ein
Signal an einen Empfänger um z.B. die Heizung oder Lüftung zu ak-
tivieren. Er wurde entwickelt, um mit Regins Funk-Empfänger mit Modbus
Kommunikation zu arbeiten.
Front
1
Back
2
4
3
ANLEITUNG
IRW
Back
2
3
Nummer Beschreibung
1
Anschluss/Test Taste/LED Licht
2
Batterie-Isolierung
3
Manipulationsschalter
4
Dreieckiger Winkel für die Eckmon-
tage mit Fläche für den Manipula-
tionsschalter
IRW
Abtastbereich
Side view
Top view
2 m
1 m
12 m
Inbetriebnahme
Der Bewegungsmelder muss mit dem Empfänger vor der Verwend-
ung gekoppelt werden.
Der Bewegungsmelder wird mit einer vorinstallierten CR123 3V
Lithiumbatterie geliefert.
1.
Ziehen sie die Batterie-Isolierung heraus, um die Batterie zu
4
aktivieren.
2.
Die LED blinkt nun für 30 Sekunden während sich der Melder
aufwärmt. Es wird empfohlen, sich nicht im Abtastbereich des
Bewegungsmelders während der Aufwärmphase zu bewegen.
Die LED schaltet sich aus, wenn der Bewegungsmelder bereit
ist.
Bewegungsmelder mit dem Empfänger koppeln
In der Anleitung des Empfängers finden Sie Informationen, wie ein
Sensor mit dem Empfänger gekopelt wird.
Kopplung / Funktionstest
Vor der Installation des Bewegungsmelders muss die Verbindung
zum Empfänger getestet werden.
1.
Platzieren Sie den Empfänger und den Bewegungsmelder an
die gewünschten Positionen.
2.
Für RCW-M: Schalten Sie den Empfänger in den "Programmi-
ermodus"
Für RCW-M32: Drücken Sie die Test-Taste, um die Anzeige
(Display) zu aktivieren
3.
Führen Sie einen "Funktionstest" durch: Drücken Sie die "Test-
Taste" auf dem Bewegungsmelder um zu prüfen, ob er sich im
Empfangsbereich des Empfängers befindet. Die LED auf dem
Bewegungsmelder zeigt an, ob er mit dem Empfänger gekoppelt
ist oder nicht. Es ertönt ein langer Ton (Piep) vom Empfänger,
wenn die Kopplung erfolgreich war.
12 m
110°
4
