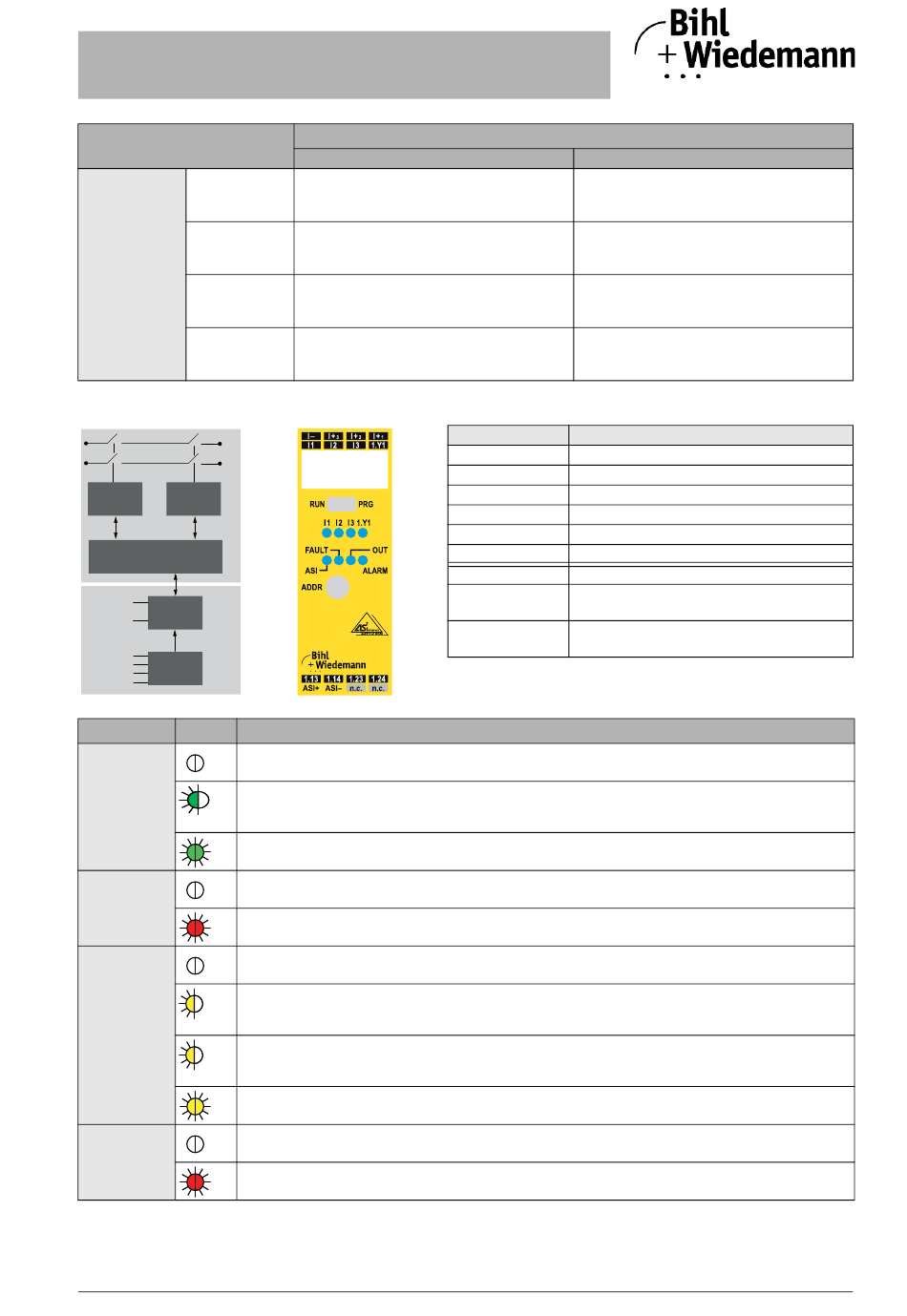

ASi Safety-Relaisausgangsmodul mit
Diagnose-Slave und 1 EDM-Eingang
Freigabe
ASi Parameter
ASi Parameter
P1=1 (Default)
(AB-Slave)
verändert die
A1 = 0
Funktion von
ASi Parameter
Ausgangsbit A1
P1=1
A1=1
ASi Parameter
P1=0
A1=0
ASi Parameter
P1=0
A1=1
Bedienelemente und Klemmenbelegung
1.13
1.14
1.23
1.24
Freigabe
Freigabe
(Release)
(Release)
F-Logik
(F-Logic)
ASi +
ASi
ASi -
I 1
I 2
Eingänge
I 3
(Inputs)
1.Y1
LEDs
Status
Signal / Beschreibung
ASI
keine Betriebspannung
(grün)
Betriebspannung vorhanden, sicherheitsrelevante Adresse und/oder ASi AB-Adresse ist „0"
1 Hz
Betriebspannung vorhanden
FAULT
ASi Kommunikation OK
(rot)
kein Datenaustausch mit dem AB-Slave und/oder sicherheitsrelevante Adresse ist „0"
OUT
Ausgangsrelais ausgeschaltet
(gelb)
Wiederanlaufsperre, wartet auf Startsignal, nach Startsignal schalten die Ausgangsrelais ein.
1 Hz
Das Gerät ist im entriegelbaren Fehlerzustand. Wenn der Monitor das Signal "Fehlerentriegelung"
sendet, arbeitet das Gerät wieder normal.
8 Hz
Ausgangsrelais eingeschaltet
ALARM
ASi Ausgangsbit A0 nicht gesetzt
(rot)
ASi Ausgangsbit A0 gesetzt
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
ASi Safety-Relaisausgangsmodul, Freigabe von ASi Sicherheitsmonitor
keine Freigabe
Ausgangskontaktsatz nicht eingeschaltet
Ausgangskontaktsatz nicht eingeschaltet
Ausgangskontaktsatz nicht eingeschaltet
Ausgangskontaktsatz nicht eingeschaltet
Angaben ohne Gewähr
Freigabe
Ausgangskontaktsatz eingeschaltet
Ausgangskontaktsatz eingeschaltet
Ausgangskontaktsatz nicht eingeschaltet
Ausgangskontaktsatz eingeschaltet
Klemmen/Schalter Beschreibung
I1, I2, I3
Eingänge E1, E2 und E3
1.13, 1.14
Ausgangskontaktsatz 1
1.23, 1.24
Ausgangskontaktsatz 2
I -, I +
Versorgungsspannung für Eingänge (aus ASi)
1.Y1
EDM / Eingang Rückführkreis
ASi +, ASi –
Anschluss an ASi Bus
ADDR
Adressierbuchse
PRG
Programmierung der sicherheitsgerichteten
ASi Adresse möglich
RUN
Programmierung der nicht-sicherheits-
gerichteten ASi Adresse möglich
Mannheim, 23.9.19
Seite 5
