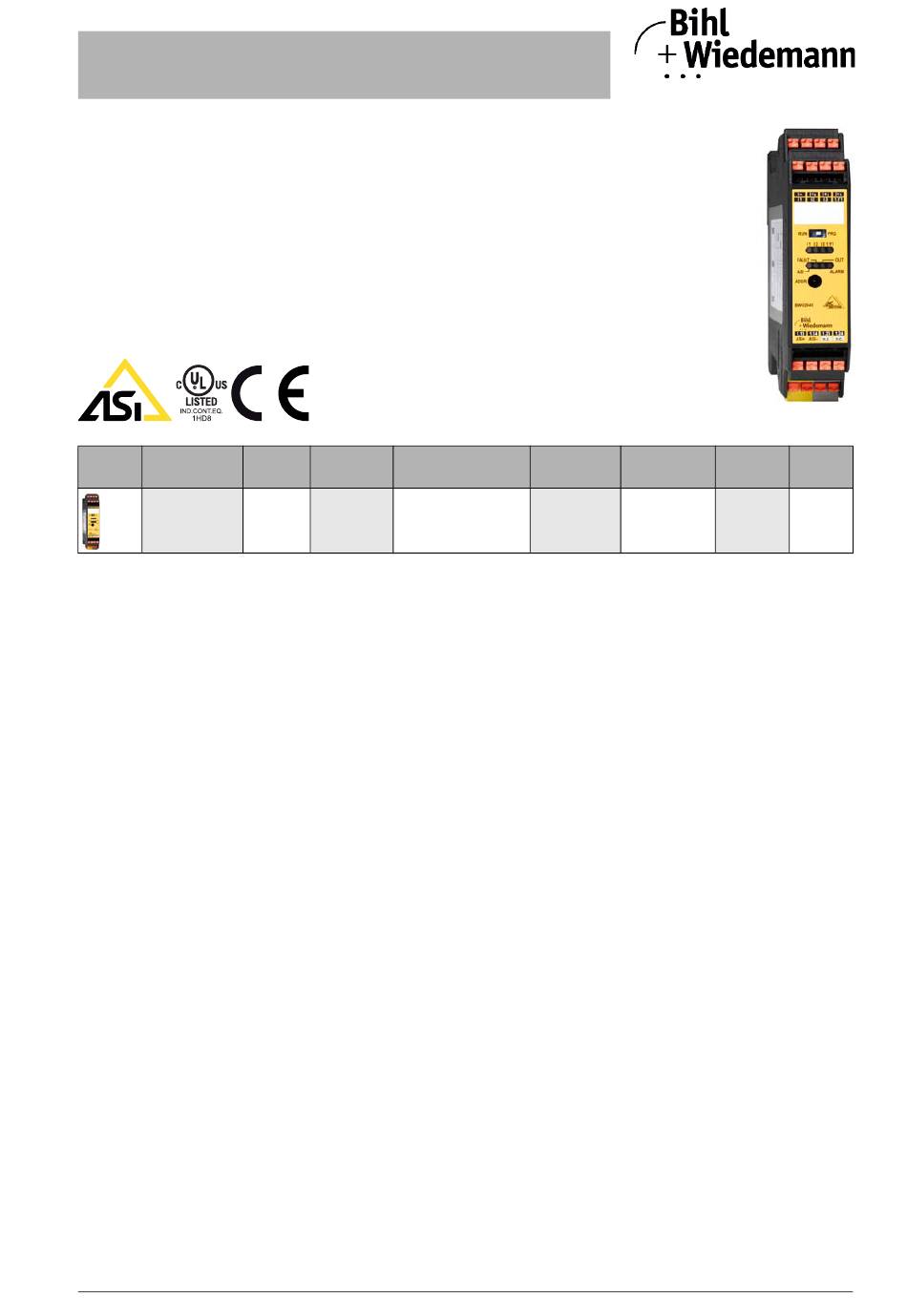

bihl+Wiedemann BWU2045 Benutzerhandbuch

ASi Safety-Relaisausgangsmodul mit
Diagnose-Slave und 1 EDM-Eingang
Safety und Standard E/A in einem Modul
Sicherer Relaisausgang mit galvanisch getrennten Kontaktsätzen
bis 230 V zugelassen
IEC 61508 SIL 3, EN ISO 13849-1/PLe Kat 4, EN 62061 SIL 3
Schutzart IP20

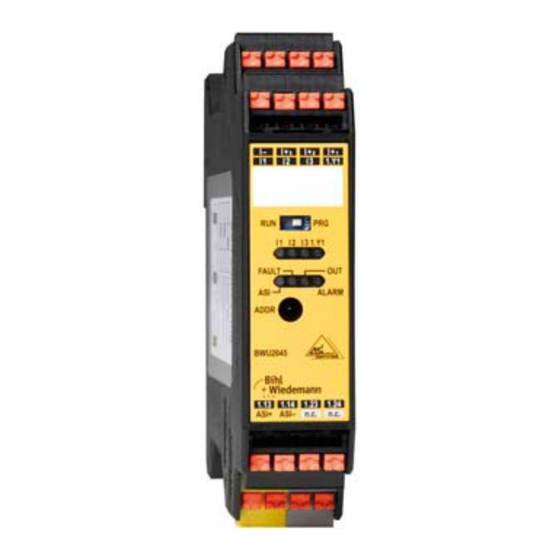

Abbildung Typ Gehäuse
IP20,
22,5 mm x 114 mm, 4 x
4 x COMBICON, COMBICON
Safety
(1)
Eingänge digital, EDM
Ein extern angeschlossenes Relais (Schütz) kann über einen Rückführkreis an den Sicherheitsmonitor zur Überwachung angeschlossen
werden.
(2)
Eingangsspannung (Sensorversorgung)
Die Versorgung der Eingänge erfolgt entweder aus ASi oder aus AUX (24V Hilfsenergie). Bei Versorgung aus ASi ist keine Verbindung zu
Erde oder einem Fremdpotential erlaubt.
(3)
Ausgangsspannung (Aktuatorversorgung):
Die Versorgung der Ausgänge erfolgt entweder aus ASi oder aus AUX (24 V Hilfsenergie). Bei Versorgung aus ASi ist keine Verbindung
zu Erde oder einem Fremdpotential erlaubt.
(4)
ASi Adresse:
1 AB Slave (max. 62 AB Slaves/ASi Kreis), 2 AB Slaves (max. 31 Module mit 2 AB Slaves), Single Slaves (max. 31 Single Slaves/
ASi Kreis), gemischter Betrieb erlaubt.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
Eingänge Ausgänge Safety, SIL 3,
(1)
digital, EDM Kat. 4
1 EDM 1 FGK, 2 x Relais
Angaben ohne Gewähr
Eingangs- Ausgangs-
spannung spannung
(2) (3)
(Sensorvers.) (Aktuatorvers.)
aus ASi –
Mannheim, 23.9.19
(Abbildung ähnlich)
ASi Artikel Nr.
(4)
Adresse
1 Single Slave
+ BWU2045
1 AB Slave
