Progress PK1803 Benutzerhandbuch Seite 16

16 Progress

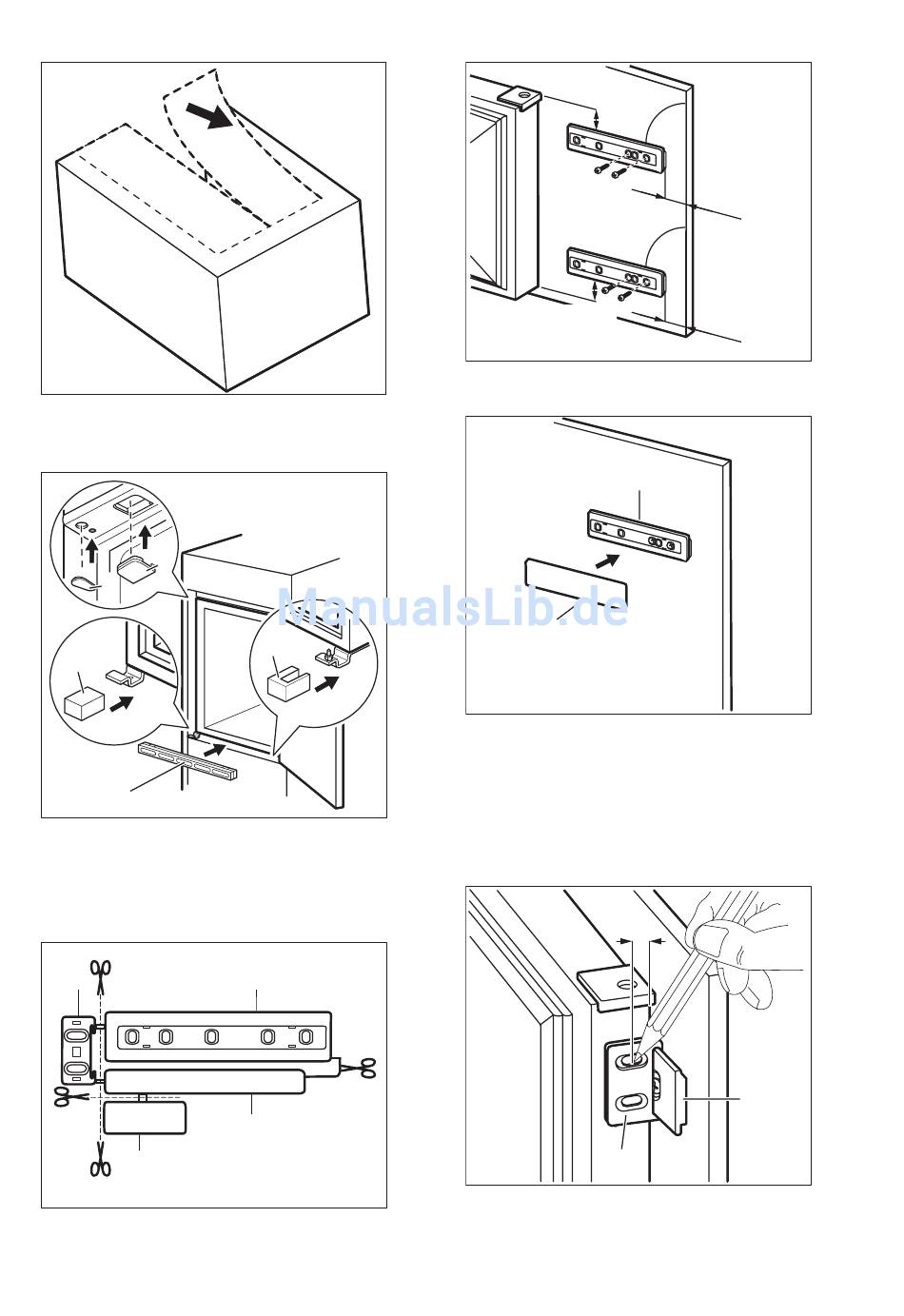

11. Setzen Sie die beiliegenden
Abdeckkappen (C, D) in die
Befestigungs- und Scharnierlöcher ein.
C
D
E
B
12. Bauen Sie das Belüftungsgitter (B) ein.
13. Stecken Sie die Scharnierabdeckungen
(E) auf das Scharnier auf.
14. Trennen Sie die Teile (Ha), (Hb), (Hc)
und (Hd) ab.
Hb
Hd
15. Montieren Sie das Teil (Ha) an der
Innenseite der Tür des Küchenmöbels.
E
Ha
Hc
ca. 50 mm
ca. 50 mm
16. Drücken Sie das Teil (Hc) auf das Teil
(Ha).
Ha
Hc
17. Öffnen Sie die Gerätetür und die
Möbeltüre in einem Winkel von 90°.
18. Setzen Sie das Führungsstück (Hb) in
die Führungsschiene (Ha) ein.
19. Halten Sie die Gerätetür an die Tür des
Küchenmöbels und markieren Sie die
Bohrungen.
8 mm
Hb
20. Nehmen Sie das Führungsstück ab und
bohren Sie im Abstand von 8 mm vom
90°
21 mm
90°
21 mm
Ha
