242 ETOS TD
Um einen Datenpunkt zu konfigurieren, gehen Sie wie folgt vor:
1. Die Schaltfläche + neu auswählen, um einen neuen Datenpunkt hinzuzu-
fügen oder die Schaltfläche
beiten.

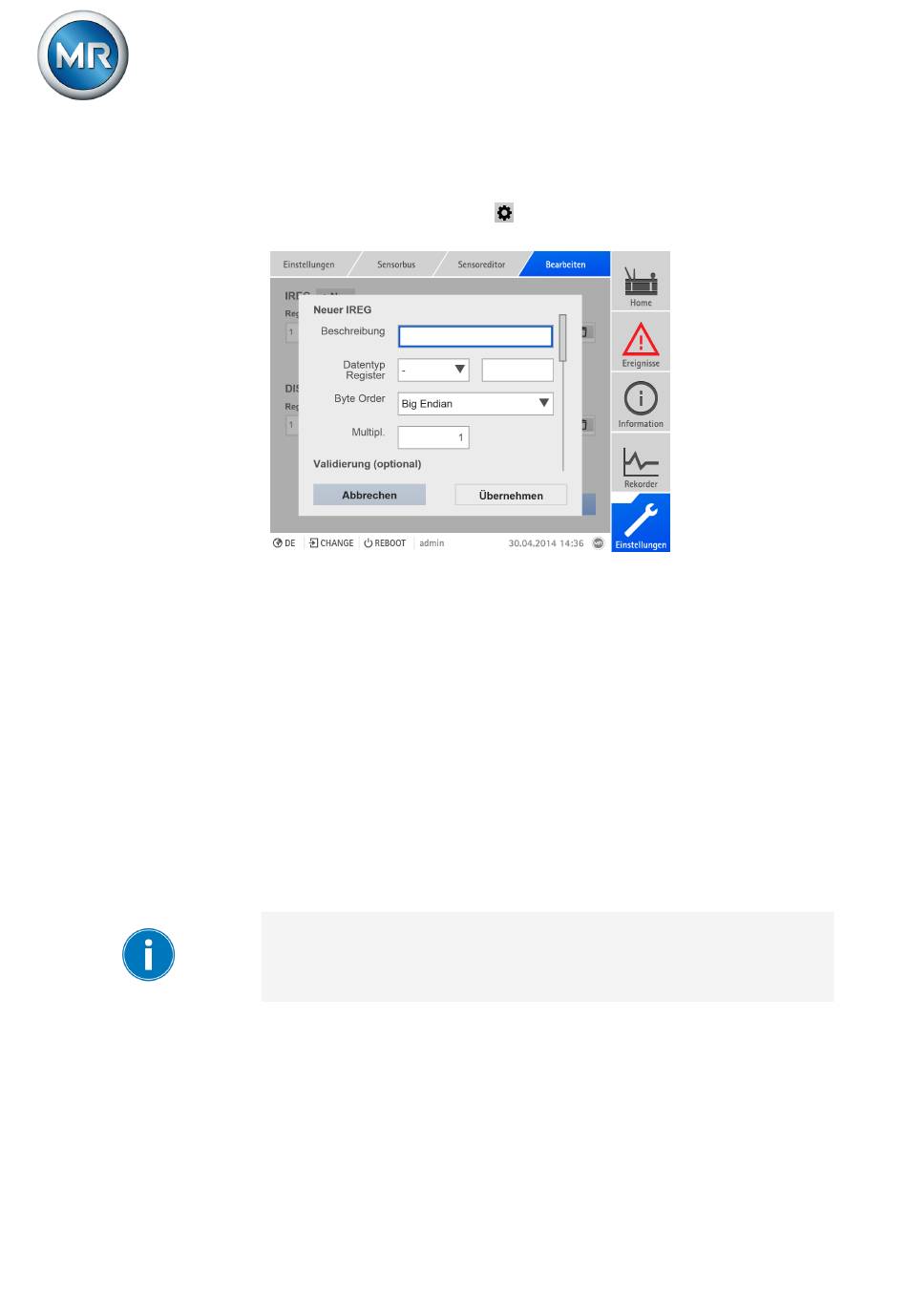

Abbildung 162: Datenpunkt hinzufügen
2. Beschreibung eingeben.
3. Datentyp und Register auswählen.
4. Byte Order des Sensors auswählen.
5. Nur bei IREG: Multiplikator eingeben.
6. Optional (nur bei IREG): Register des DISC für Validierung eingeben und
Wert für Gültigkeit (High-aktiv: 1 = gültig; Low-aktiv: 0 = gültig) auswäh-
len.
7. Optional (nur bei IREG): Minimalen und maximalen Wert für die Validie-
rung eingeben. Liegt der Rohwert außerhalb des eingestellten Bereichs,
wird der Wert als ungültig interpretiert.
8. Die Schaltfläche Übernehmen auswählen, um den Datenpunkt zu spei-
chern.
Sensordefinition bearbeiten
Wenn Sie die Sensordefinition bearbeiten, hat dies keine Auswirkung auf
bereits in der Sensorverwaltung hinzugefügte Sensoren. Die bearbeitete
Sensordefinition steht Ihnen nur zur Verfügung, wenn Sie in der Sensorver-
waltung einen neuen Sensor hinzufügen.
Um die Sensordefinition zu bearbeiten, gehen Sie wie folgt vor:
1. Den Menüpunkt Einstellungen > Sensorbus > Sensoreditor auswählen.
4453918/11 DE
auswählen, um einen Datenpunkt zu bear-
Maschinenfabrik Reinhausen GmbH 2020
9 Visualisierung
