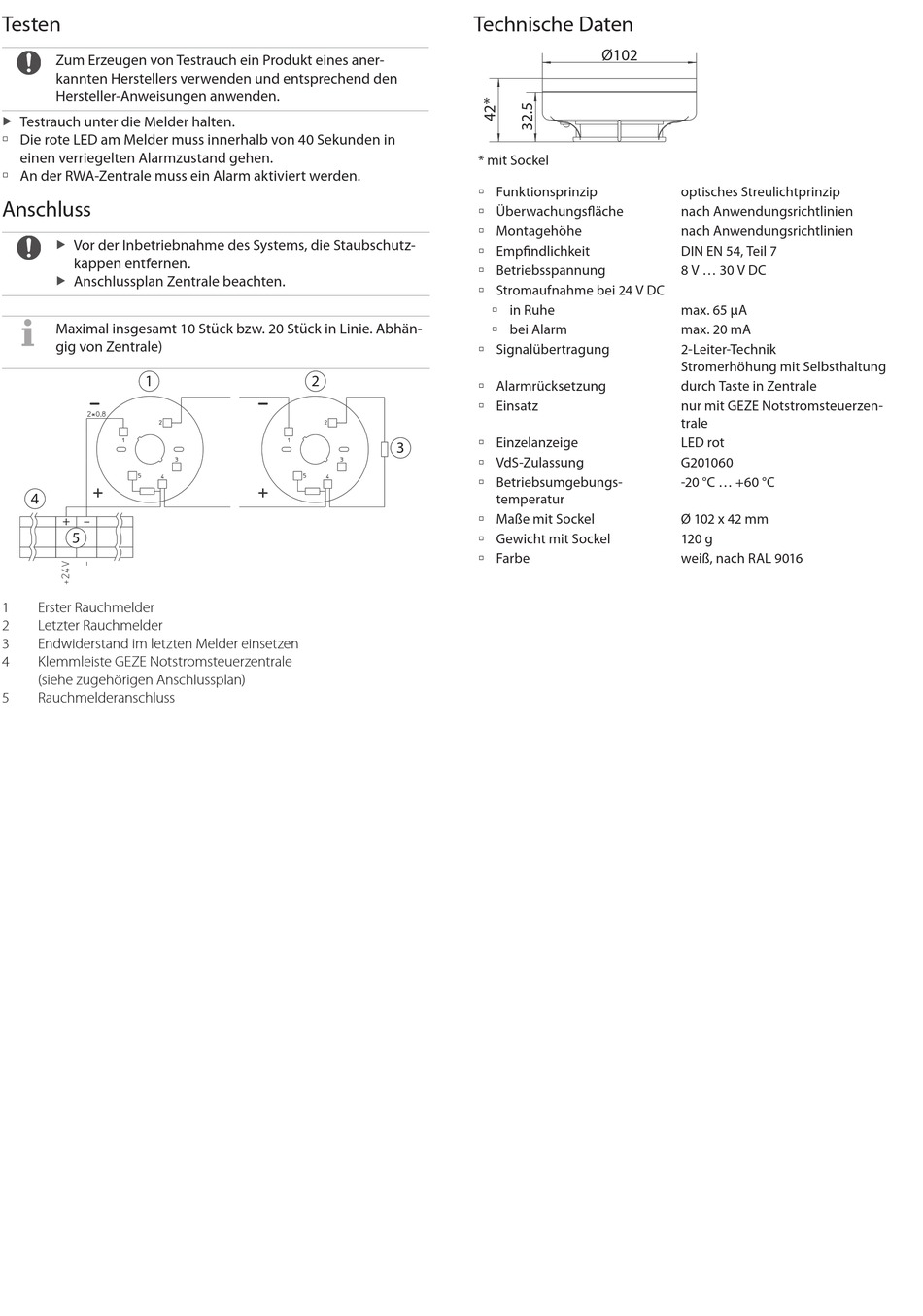

Testen
Zum Erzeugen von Testrauch ein Produkt eines aner-
kannten Herstellers verwenden und entsprechend den
Hersteller-Anweisungen anwenden.
Testrauch unter die Melder halten.
X
à Die rote LED am Melder muss innerhalb von 40 Sekunden in
einen verriegelten Alarmzustand gehen.
à An der RWA-Zentrale muss ein Alarm aktiviert werden.
Anschluss
Vor der Inbetriebnahme des Systems, die Staubschutz-
X
kappen entfernen.
Anschlussplan Zentrale beachten.
X
Maximal insgesamt 10 Stück bzw. 20 Stück in Linie. Abhän-
gig von Zentrale)
1
4
+
–
5
1
Erster Rauchmelder
2
Letzter Rauchmelder
3
Endwiderstand im letzten Melder einsetzen
4
Klemmleiste GEZE Notstromsteuerzentrale
(siehe zugehörigen Anschlussplan)
5
Rauchmelderanschluss
Technische Daten
* mit Sockel
à Funktionsprinzip
à Überwachungsfläche
à Montagehöhe
à Empfindlichkeit
à Betriebsspannung
à Stromaufnahme bei 24 V DC
à Signalübertragung
2
à Alarmrücksetzung
à Einsatz
à Einzelanzeige
3
à VdS-Zulassung
à Betriebsumgebungs-
à Maße mit Sockel
à Gewicht mit Sockel
à Farbe
Ø102
à in Ruhe
à bei Alarm
temperatur
optisches Streulichtprinzip
nach Anwendungsrichtlinien
nach Anwendungsrichtlinien
DIN EN 54, Teil 7
8 V ... 30 V DC
max. 65 µA
max. 20 mA
2-Leiter-Technik
Stromerhöhung mit Selbsthaltung
durch Taste in Zentrale
nur mit GEZE Notstromsteuerzen-
trale
LED rot
G201060
-20 °C ... +60 °C
Ø 102 x 42 mm
120 g
weiß, nach RAL 9016
