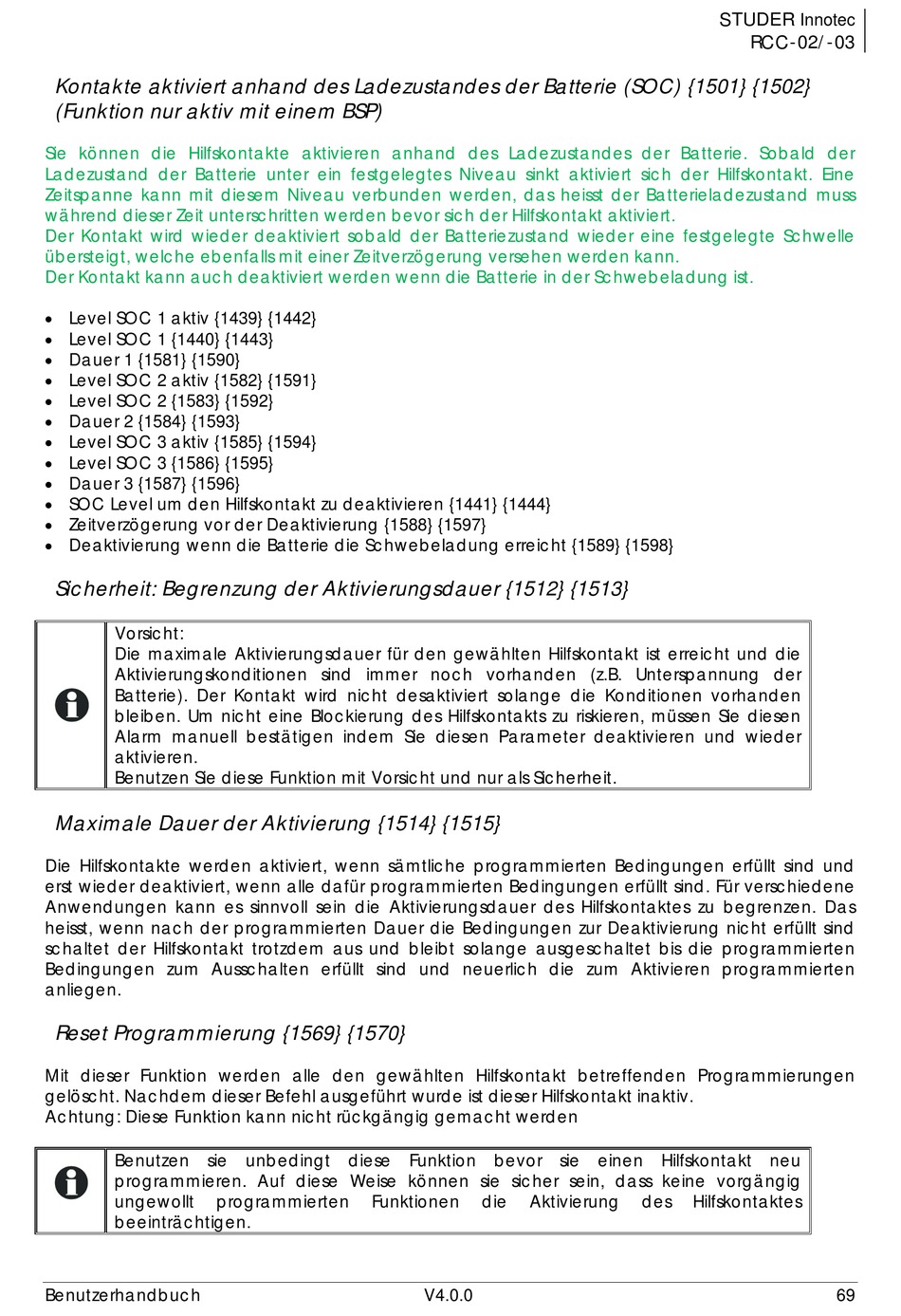

Kontakte Aktiviert Anhand Des Ladezustandes Der Batterie (Soc) {1501} {1502} (Funktion Nur Aktiv Mit Einem Bsp); Sicherheit: Begrenzung Der Aktivierungsdauer {1512} {1513; Maximale Dauer Der Aktivierung {1514} {1515; Reset Programmierung {1569} {1570 - Steca Rcc-02 Benutzerhandbuch

Kontakte aktiviert anhand des Ladezustandes der Batterie (SOC) {1501} {1502}
(Funktion nur aktiv mit einem BSP)
Sie können die Hilfskontakte aktivieren anhand des Ladezustandes der Batterie. Sobald der
Ladezustand der Batterie unter ein festgelegtes Niveau sinkt aktiviert sich der Hilfskontakt. Eine
Zeitspanne kann mit diesem Niveau verbunden werden, das heisst der Batterieladezustand muss
während dieser Zeit unterschritten werden bevor sich der Hilfskontakt aktiviert.
Der Kontakt wird wieder deaktiviert sobald der Batteriezustand wieder eine festgelegte Schwelle
übersteigt, welche ebenfalls mit einer Zeitverzögerung versehen werden kann.
Der Kontakt kann auch deaktiviert werden wenn die Batterie in der Schwebeladung ist.
 Level SOC 1 aktiv {1439} {1442}
 Level SOC 1 {1440} {1443}
 Dauer 1 {1581} {1590}
 Level SOC 2 aktiv {1582} {1591}
 Level SOC 2 {1583} {1592}
 Dauer 2 {1584} {1593}
 Level SOC 3 aktiv {1585} {1594}
 Level SOC 3 {1586} {1595}
 Dauer 3 {1587} {1596}
 SOC Level um den Hilfskontakt zu deaktivieren {1441} {1444}
 Zeitverzögerung vor der Deaktivierung {1588} {1597}
 Deaktivierung wenn die Batterie die Schwebeladung erreicht {1589} {1598}
Sicherheit: Begrenzung der Aktivierungsdauer {1512} {1513}
Vorsicht:
Die maximale Aktivierungsdauer für den gewählten Hilfskontakt ist erreicht und die
Aktivierungskonditionen sind immer noch vorhanden (z.B. Unterspannung der
Batterie). Der Kontakt wird nicht desaktiviert solange die Konditionen vorhanden
bleiben. Um nicht eine Blockierung des Hilfskontakts zu riskieren, müssen Sie diesen
Alarm manuell bestätigen indem Sie diesen Parameter deaktivieren und wieder
aktivieren.
Benutzen Sie diese Funktion mit Vorsicht und nur als Sicherheit.
Maximale Dauer der Aktivierung {1514} {1515}
Die Hilfskontakte werden aktiviert, wenn sämtliche programmierten Bedingungen erfüllt sind und
erst wieder deaktiviert, wenn alle dafür programmierten Bedingungen erfüllt sind. Für verschiedene
Anwendungen kann es sinnvoll sein die Aktivierungsdauer des Hilfskontaktes zu begrenzen. Das
heisst, wenn nach der programmierten Dauer die Bedingungen zur Deaktivierung nicht erfüllt sind
schaltet der Hilfskontakt trotzdem aus und bleibt solange ausgeschaltet bis die programmierten
Bedingungen zum Ausschalten erfüllt sind und neuerlich die zum Aktivieren programmierten
anliegen.
Reset Programmierung {1569} {1570}
Mit dieser Funktion werden alle den gewählten Hilfskontakt betreffenden Programmierungen
gelöscht. Nachdem dieser Befehl ausgeführt wurde ist dieser Hilfskontakt inaktiv.
Achtung: Diese Funktion kann nicht rückgängig gemacht werden
Benutzen sie unbedingt
programmieren. Auf diese Weise können sie sicher sein, dass keine vorgängig
ungewollt
beeinträchtigen.
Benutzerhandbuch
diese Funktion bevor sie einen Hilfskontakt neu
programmierten Funktionen die Aktivierung
V4.0.0
STUDER
Innotec
RCC-02/-03
des Hilfskontaktes
69
