Steca RCC-02 Benutzerhandbuch Seite 67

Die Programmierung der einzelnen Kontakte erfolgt vollkommen unabhängig voneinander, außer
bei Funktionen, welche die Verknüpfung beider Kontakte voraussetzen. In diesem Fall werden die
zur Aktivierung des zweiten Relais programmierten Ereignisse automatisch deaktiviert.
Die erweiterten Funktionen der Hilfskontakte werden am Ende des Kapitels „Standardfunktionen"
näher erläutert.
Die Hilfskontakte werden unmittelbar nach Empfang der programmierten Signale aktiviert. Werden
die Aktivierungskriterien nicht länger erfüllt, kommt es nach Ablauf von 2 Sekunden zur
Deaktivierung der Hilfskontakte. Dadurch werden Überschneidungen verhindert.

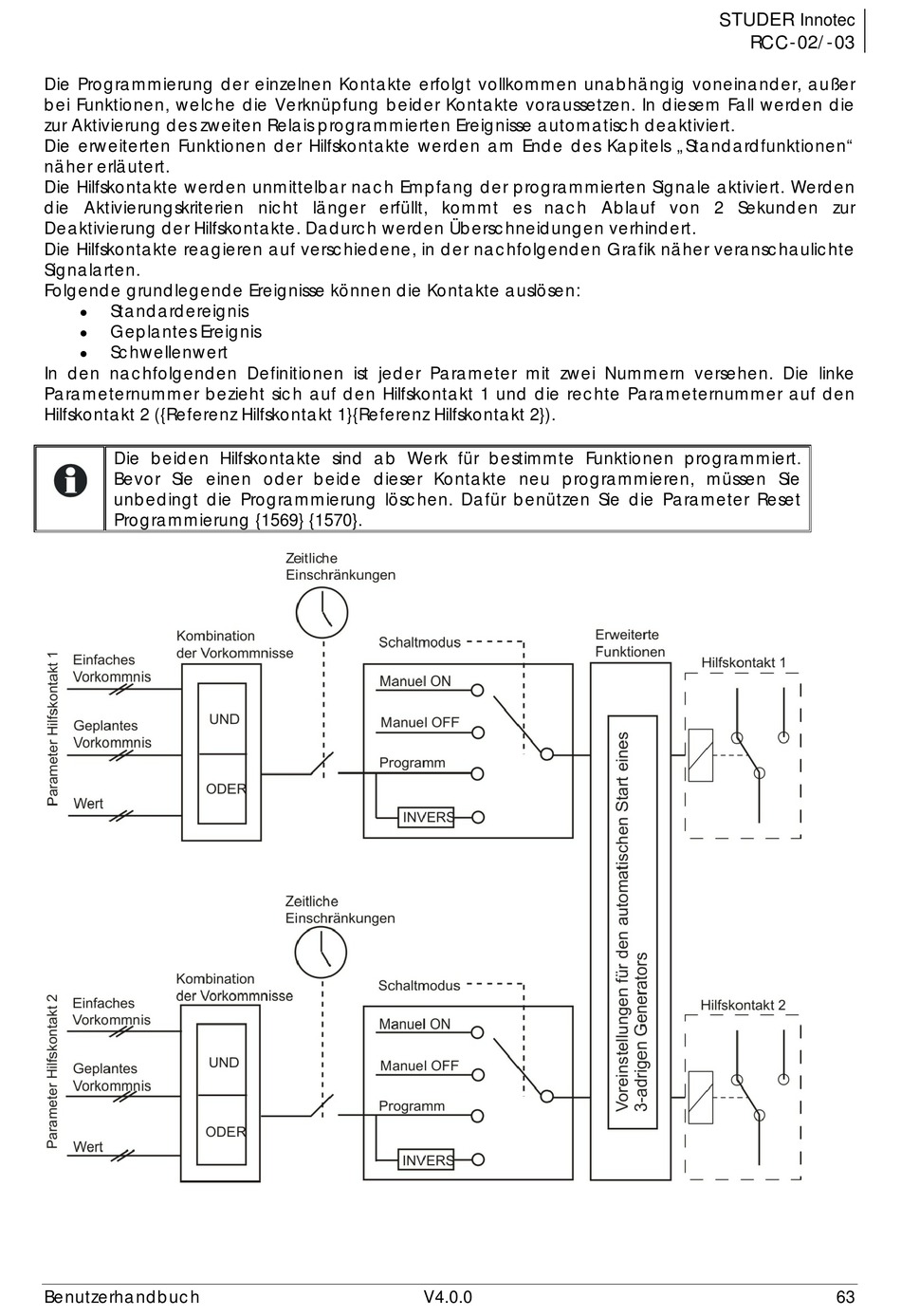

Die Hilfskontakte reagieren auf verschiedene, in der nachfolgenden Grafik näher veranschaulichte
Signalarten.
Folgende grundlegende Ereignisse können die Kontakte auslösen:
Standardereignis

 Geplantes Ereignis
 Schwellenwert
In den nachfolgenden Definitionen ist jeder Parameter mit zwei Nummern versehen. Die linke
Parameternummer bezieht sich auf den Hilfskontakt 1 und die rechte Parameternummer auf den
Hilfskontakt 2 ({Referenz Hilfskontakt 1}{Referenz Hilfskontakt 2}).
Die beiden Hilfskontakte sind ab Werk für bestimmte Funktionen programmiert.
Bevor Sie einen oder beide dieser Kontakte neu programmieren, müssen Sie
unbedingt die Programmierung löschen. Dafür benützen Sie die Parameter Reset
Programmierung {1569} {1570}.
