STUDER
Innotec
RCC-02/-03

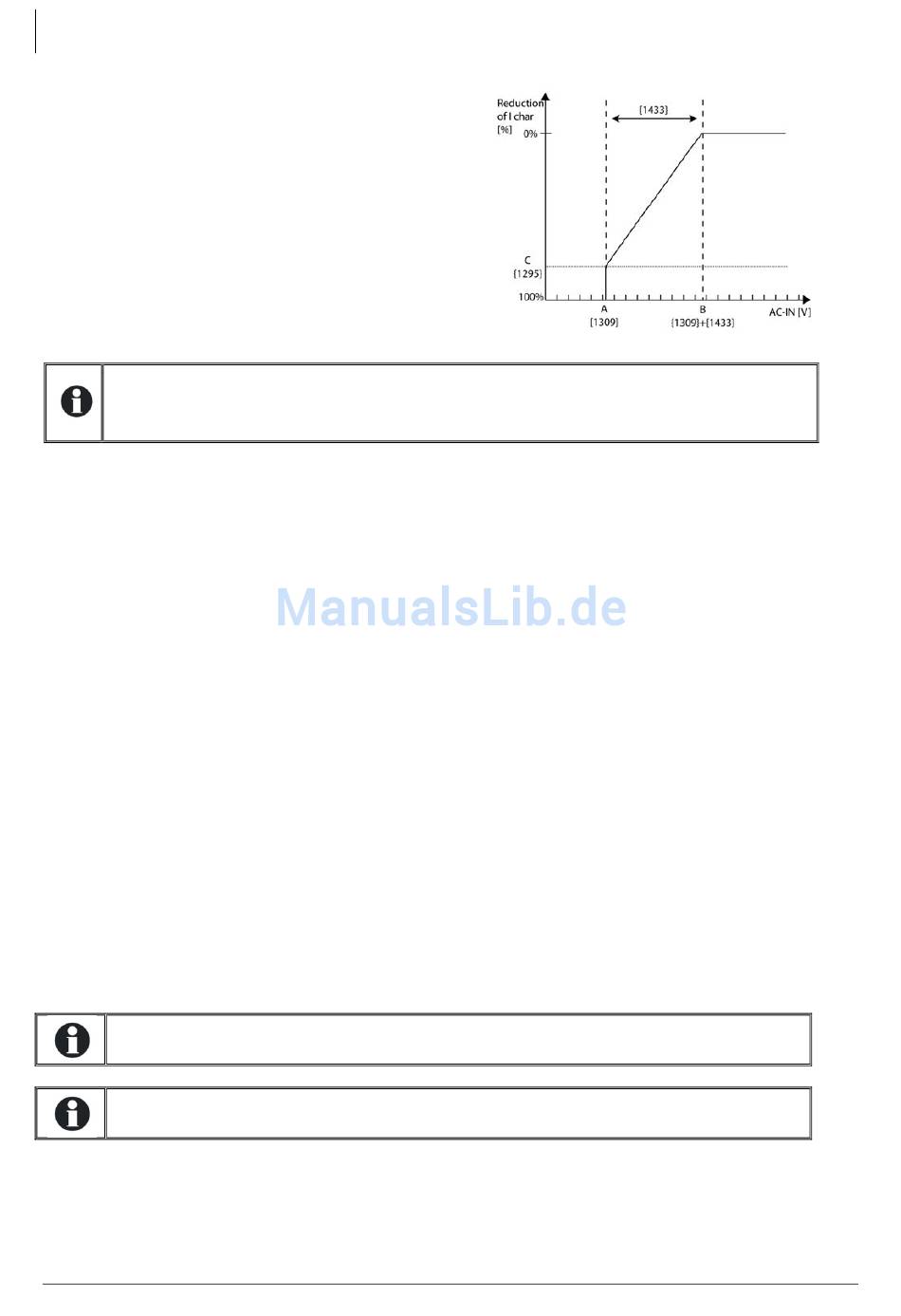

Mit dieser Funktion kann entsprechend dem
Absinken der Eingangsspannung ACin auch der
Ladestrom gesenkt werden. Die Absenkung des
Ladestromes beginnt 20V über den mit dem
Parameter {1309} eingestellten Wert und wird
entsprechend dem Koeffizient {1295} reduziert.
A : Minimale AC-Eingangsspannung zum
Auslösen des Ladevorganges {1309}
B : Beginn der Ladestromabsenkung {1309} +
{1433}
C : Koeffizient für die Absenkung des
Ladestromes {1295}
Dieser Parameter ist besonders nützlich wenn der Generator läuft. Es ermöglicht ein
anpassen des Ladestroms bei Spannungsschwankungen des Generators damit dieser
nicht Ueberlastet wird.
Maximal erlaubte Frequenz (Abweichung Hz) für AC-In {1505}
Mit diesem Parameter können Sie die obere Frequenzgrenze festlegen. Dieser Wert wird beim
Parameter „Wechselrichterfrequenz {1112}" hinzugerechnet. Sobald die Frequenz der Quelle diesen
Wert überschreitet wird das Transferrelais nach der bei Parameter {1507} festgelegten Zeit geöffnet.
Minimal erlaubte Frequenz (Abweichung Hz) für AC-In {1506}
Mit diesem Parameter können Sie die untere Frequenzgrenze festlegen. Dieser Wert wird vom
Parameter „Wechselrichterfrequenz {1112}" abgezogen. Sobald die Frequenz der Quelle diesen
Wert unterschreitet wird
geöffnet.
Dauer unter Frequenz-Fehler bis zum Öffnen des Transferrelais {1507}
Falls sich die Eingangsfrequenz nicht zwischen denn beiden festgelegten Grenzen {1505, 1506}
befindet, wird sich das Transferrelais nach der in diesem Parameter festgelegten Zeit öffnen.

Aktiver Filter des Eingangsstroms {1575}

Wenn diese Funktion aktiviert ist, wird der Eingangsstrom gefiltert um mit der Eingangsspannung und
der Sinusform in Phase zu sein. Auf diese Weise ist die Leistung aus der Quelle reine Wirkleistung und
die Oberwellen sowie Blindleistungen werden kompensiert.
Diese Funktion kann auch verwendet werden um Geschwindigkeitssprüngen des Generators bei
Laständerungen entgegenzuwirken.
Damit der Filter wirksam arbeitet muss die Smart-Boost Funktion {1126} aktiviert
werden und die Ladefunktion muss ebenfalls erlaubt sein {1231} {1339}.
Bei parallel geschalteten Xtendern kann diese Funktion nicht benutzt werden.
HILFSKONTAKT 1 {1201} und 2 {1310}
Der Xtender verfügt über zwei Hilfsrelais mit je einem potentialfreien Wechselkontakt. Bei adäquater
Verkabelung ermöglichen diese zwei leicht programmierbaren Kontakte zahlreiche Funktionen.
62
das Transferrelais nach der bei Parameter {1507} festgelegten Zeit
V4.0.0 Benutzerhandbuch
