INSTALLAZIONE

ATTENZIONE. Si raccomanda di installare il monitor
in ambiente asciutto.
Scatola incasso PHI

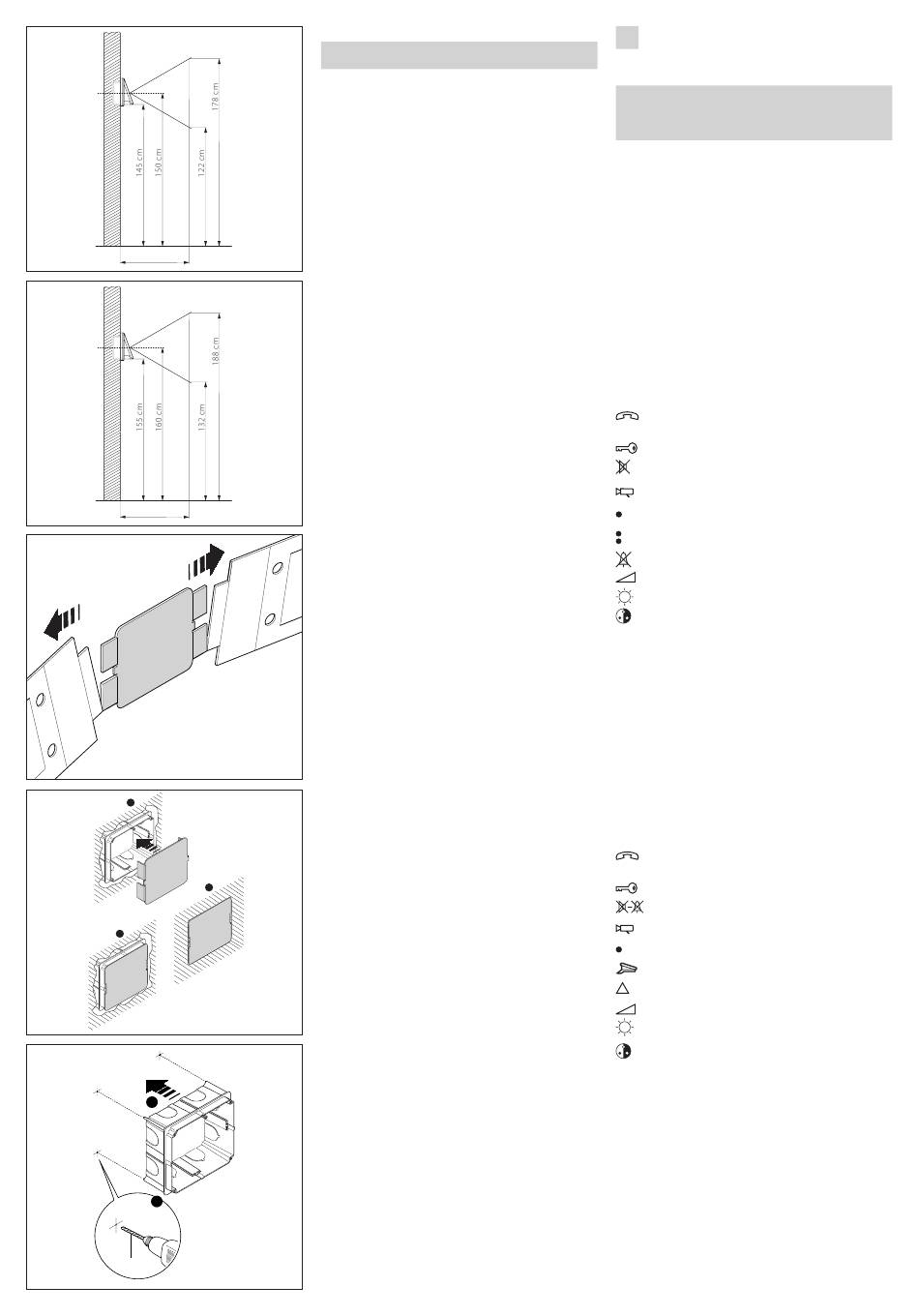

La scatola può essere installata sia a muro che su pareti in
cartongesso ad un'altezza adeguata all'utente (fig. 9-10-
11) rispettando l'indicazione ALTO indicata sul fondo della
scatola d'incasso.
- Dimensioni: 130x114x53,5 mm.
Installazione a muro
La scatola incasso va murata a filo muro munita della
protezione in dotazione (fig. 13) ricavata nell'interno
imballo (fig. 12).
Installazione su pareti in cartongesso
Premere la scatola sulla parete per ricavare i 4 punti di rife-
rimento ed effettuare i fori da 10 mm di diametro (fig. 14).
Tagliare il cartongesso per ricavare il foro di inserimento
della scatola (fig. 15).
Eliminare le 3 alette indicate in figura 16.
Inserire nella scatola la parte superiore A dei morsetti di
fissaggio lasciando libera la parte inferiore B (fig. 17).
Introdurre nel foro la scatola incasso e applicare la parte
inferiore B (fig. 18).
Bloccare la scatola alla parete utilizzando le viti in dota-
zione (fig. 19).
Qualora lo spessore della parete sia maggiore di 2 cm è
necessario separare le due parti dei morsetti di fissaggio
posizionando la parte inferiore B come indicato in figura
20.
Videocitofono OPHERA e OPHERA/B
Togliere le due cover come indicato in figura 21. Effettuare
i collegamenti.
Fissare l'apparecchio alla scatola d'incasso utilizzando le
viti in dotazione (fig. 22).
Inserire le cover come indicato in figura 23.
Sostituzione delle cover
L'apparecchio viene fornito con 3 set di cover di diverso
colore intercambiabili.
Per la sostituzione agire come indicato in figura 21 e 23.
SMALTIMENTO
Assicurarsi che il materiale d'imballaggio non venga
disperso nell'ambiente, ma smaltito seguendo le norme
vigenti nel paese di utilizzo del prodotto.
Alla fine del ciclo di vita dell'apparecchio evitare che lo
stesso venga disperso nell'ambiente.
Lo smaltimento dell'apparecchiatura deve essere effettua-
to rispettando le norme vigenti e privilegiando il riciclag-
gio delle sue parti costituenti.
Sui componenti, per cui è previsto lo smaltimento con
riciclaggio, sono riportati il simbolo e la sigla del materiale.
INSTRUCTIONS FOR USE
GB
AND INSTALLATION
WARNINGS FOR THE USER
In the case of breakdown or modification of the
apparatus of the system (such as power supplier...)
please contact a specialized maintenance service.
WARNING
Cleaning of the screen and unit cabinet should only be
done with a soft cloth.
OPHERA HANDS-FREE COLOUR
VIDEO HANDSET
OPHERA hands-free colour video handset can be used
with video entry systems series 300, X2, X1 and XUP. For
XUP video handset, it is necessary to connect the special
interface.
It must installed in a PHI dedicated rectangular embed-
ding box.
This appliance has a moveable part that can be tilted
outwards by 16° (fig. 1).
The video handset is equipped for the insertion of a
provided button accessory, which allows the intercom-
munication function to be added.
It features the following controls and adjusters (fig. 2):
Activating/De-activating communicatio
(red LED)
Door lock release (green LED) (
Mute (red LED)
Entry panel activation/selection (
Auxiliary 1 ( )
3
Auxiliary 2/Porter call (red LED)
Disabling the ring (red LED)
Adjusting the ring
Brightness
Saturation colour
( ) The door-lock release LED can only be used if the appli-
1
ance is activated and a specific connection has been made
for the entry panel series 300.
( ) The unit can only be switched on and consequently
2
connected to the entry panel if the system is not engaged
with other calls.
( ) This control can only be used if the unit is on.
3
By using actuators VLS/300 or customizing control
unit XA/300LR by means of programmer MPP/300LR or
PCS/300, you can have the control enabled at all times.
OPHERA/B HANDS-FREE COLOUR
VIDEO HANDSET
Features similar to video handset OPHERA. It features the
following controls and adjusters (fig. 3):
Activating/De-activating communication
(red LED)
Door lock release (green LED) (
Mute/Privacy (red LED)
Entry panel activation/selection (
Auxiliary 1 ( )
3
Porter call (red LED)
Panic (red LED)
Adjusting the ring
Brightness
Saturation colour
Standard functions
- Disabling the ring with light signal (the video handset is
still activated with all its functions), in the OPHERA model
only.
- Door open warning light.
- Warning that porter switchboard is trying to get in
touch.
- Doorbell input.
- Possibility to route the call from 3 externally located but-
tons to one video intercom.
- Distinctive ringing depending on where the call is made
from (entry panel, doorbell, porter switchboard, intercom
unit).
- Call note type can be programmed to distinguish
between a call made from the entry panel (4 melodies)
and the doorbell (4 melodies).
)
