Rittal SK series Montageanleitung
Schaltsschrank-heizgerät
Vorschau ausblenden
Andere Handbücher für SK series:
- Montageanleitung (8 Seiten) ,
- Montageanleitung (13 Seiten) ,
- Montageanleitung (24 Seiten)
Werbung
Quicklinks

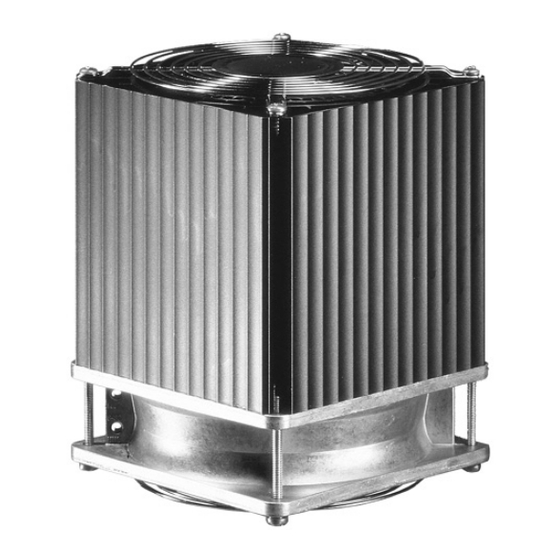

Rittal
SK
Schaltsschrank-
Heizgerät
Panel heater
Resistance
chauffante
Schakelkast-
verwarmingen
Värmeelement
för apparatskåp
Riscaldatore
anticondensa
Resistencia
calefactora
SK 3107.000
SK 3102.000
Montageanleitung
Assembly instructions
Notice de montage
Montage-instructie
Montageanvisning
Istruzioni di montaggio
Instrucciones de montaje
R
Werbung
Verwandte Anleitungen für Rittal SK series
Inhaltszusammenfassung für Rittal SK series
- Seite 1 Rittal Schaltsschrank- Heizgerät Panel heater Resistance chauffante Schakelkast- verwarmingen SK 3107.000 Värmeelement för apparatskåp SK 3102.000 Riscaldatore anticondensa Resistencia calefactora Montageanleitung Assembly instructions Notice de montage Montage-instructie Montageanvisning Istruzioni di montaggio Instrucciones de montaje...
- Seite 2 English 1. Technical data Model No. SK 3107.000 3107.000 + 3102.000 3108.000 incl. fan Rated voltage 110 – 240 V 230 V AC 230 V AC 50/60 Hz 50/60 Hz Continuous heat output (T = 20°C) 120 W 200 W 300 W Pre-Fuse gL Protective category DIN 40 050...
- Seite 3 SK 3107.000 Abb. 2.1 Schraubbefestigung auf der Montageplatte/Montage des Ventilators SK 3108.000 Fig. 2.1 Screw fastening onto the mounting surface/Mounting of fan SK 3108.000 Fig. 2.1 Fixation par vis sur la surface de montage/Montage du ventilateur SK 3108.000 Afb. 2.1 Schroefbevestiging op de montageplaat/Montage van de ventilator SK 3108.000 Bild 2.1 Skruvfastsättning på...
- Seite 4 SK 3102.000 Abb. 2.3 Schraubbefestigung auf der Montageplatte Fig. 2.3 Screw fastening onto the mounting surface Fig. 2.3 Fixation par vis sur la surface de montage Afb. 2.3 Schroefbevestiging op de montageplaat Bild 2.3 Skruvfastsättning på montageytan Fig. 2.3 Fissaggio a vite sulla piastra di montaggio Fig.
- Seite 5 SK 3102.000 Bei der Schnappbefestigung ist zu beachten: Abb. 2.5 Montage über Schnappbefestigung 1. Federklammer mit dem Pfeil nach oben Fig. 2.5 Clip-on fastening anschrauben. Fig. 2.5 Fixation par encliquetage 2. Beigelegten Aufkleber zwecks späterer Afb. 2.5 Snapbevestiging Demontage der Heizung unbedingt in Bild 2.5 Snäppfastsättning Nähe der Heizung aufkleben.
