Eine Zuverlässige Klemme, Eine Sichere Grundlage Für Hubanwendungen - Crosby IPTK Betriebsanleitung

Bei den Klemmentypen IPTK - IPTKW - IPTKU - IPTKUD treten vor allem folgende
Beschädigungen auf:
Das Gewinde der Schraubspindel bei diesen Klemmentypen kann beschädigt werden.
Diese Beschädigungen können dazu führen, dass die Klemme sich nicht mehr richtig
öffnen bzw. schließen lässt. Es kann zu gefährlichen Situationen kommen, wenn die
Klemme nicht richtig geschlossen auf dem Stahlträger angebracht wird. Es ist deshalb
äußerst wichtig, die Spindel vor jedem Gebrauch zu kontrollieren.
Außerdem ist es ebenso wichtig, derartige Beschädigungen zu vermeiden. Die Spindel
kann tatsächlich nur durch mangelnde Sorgfalt bei der Handhabung der Klemmen
dE
beschädigt werden.
20
Eine andere Form der Beschädigung dieser Klemme entsteht durch die Deformation
des Rahmens. In der Regel haben sich in diesem Fall die Platten der Rahmenelemente
verbogen. Auch hier ist die Folge, dass sich der Rahmen nicht richtig schließen lässt.
Die Verformung des Rahmens wird durch eine Überschreitung des Lastwinkels der
Klemmen verursacht. Überprüfen Sie deshalb vor der Inbetriebnahme nicht nur den
Rahmen auf Beschädigungen, sondern kontrollieren Sie auch, ob die Hebebedingungen
vorschriftsmäßig sind.
Im Zweifelsfall muss die Klemme von einem autorisierten Reparaturfachmann
begutachtet werden.
1.3 verwendung der klemme
IPTKU - IPTKUD Hebeklemmen eignen sich für den Einsatz als:
- Hebeklemme für Stahlträger
- Zurrklemme für Stahlträger
- zeitweiliger Zurrpunkt an Stahlträgern
IPTK - IPTKW Hebeklemmen eignen sich für den Einsatz als:
- Hebeklemme für Stahlträger
- zeitweiliger Zurrpunkt an Stahlträgern
Siehe Abbildungen 5 bis 8 für eine Teilereferenz.
1. Öffnen Sie die Klemme, indem Sie den Handgriff (X) nach links herum drehen,
sodass die Klemmbacke voll über das Profil reicht (5).
2. Halten Sie die Klemme in Position über dem Profil und schließen Sie die Klemme,
indem Sie den Handgriff (X) nach rechts herum drehen. Stellen Sie sicher, dass die
Klemme fest und sicher schließt (E) (6).
Copyright © 2013 The Crosby Group LLC. All Rights Reserved.

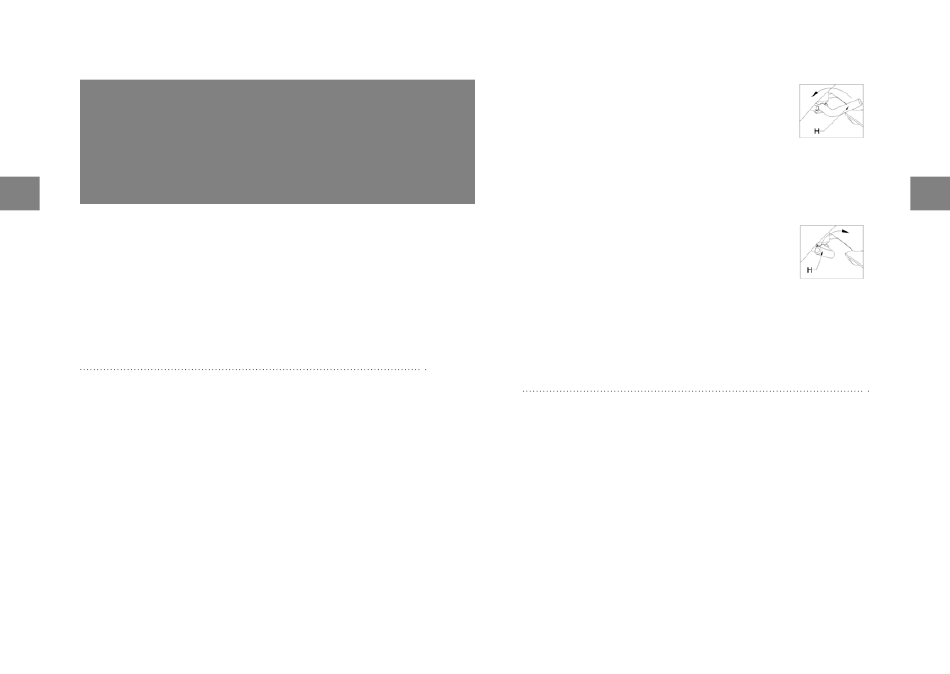

IPTKU - IPTKUD: Schraubspindel sichern:
Hebel (H) ziehen und nach links herum drehen. Die Spindel
kann nur in vertikaler und horizontaler Position
des Handgriffs gesichert werden.
3. Die Last kann jetzt angehoben werden, wobei es keine Rolle spielt, ob die Klemme
als Hebeklemme oder als zeitweiliger Zurrpunkt verwendet wird.
4. Sobald die Last am Bestimmungsort angekommen ist, muss die Klemme
vollständig entlastet werden. Der Tragring (D) (Kabel/Kette für IPTK-IPTKW
Klemmen) muss sich frei bewegen können (7).
IPTK - IPTKUD: Schraubspindel entsperren:
Hebel ziehen: (H) und nach rechts herum drehen.
5. Jetzt kann die Klemme entfernt werden. Öffnen Sie die Klemme, indem Sie den
Handgriff (X) nach links herum drehen. Nehmen Sie anschließend die Klemme
vom Profil ab (8).
1.4 Eine zuverlässige klemme, eine sichere
Grundlage für hubanwendungen
vorbeugende wartung im rahmen der zehnjährigen Garantie:
Die Teile werden nur ausgewechselt, wenn sie nicht mehr unseren Normen entsprechen.
verfahren zur revision im rahmen der zehnjährigen Garantie:
Die Teile werden nur ausgewechselt, wenn sie nicht mehr unseren Normen entsprechen.
Bitte besuchen Sie www.crosbyip.com/Garantie, um weitere Informationen zu den
Wartungsverfahren zu erhalten.
Wartung ohne zehnjährige Garantie: Die Klemmen werden jährlich einer Inspektion*
unterzogen. Die Teile werden nur ausgetauscht, wenn sie unseren Normen nicht mehr
entsprechen.
* CrosbyIP Autorisierten Reparaturfachmann
