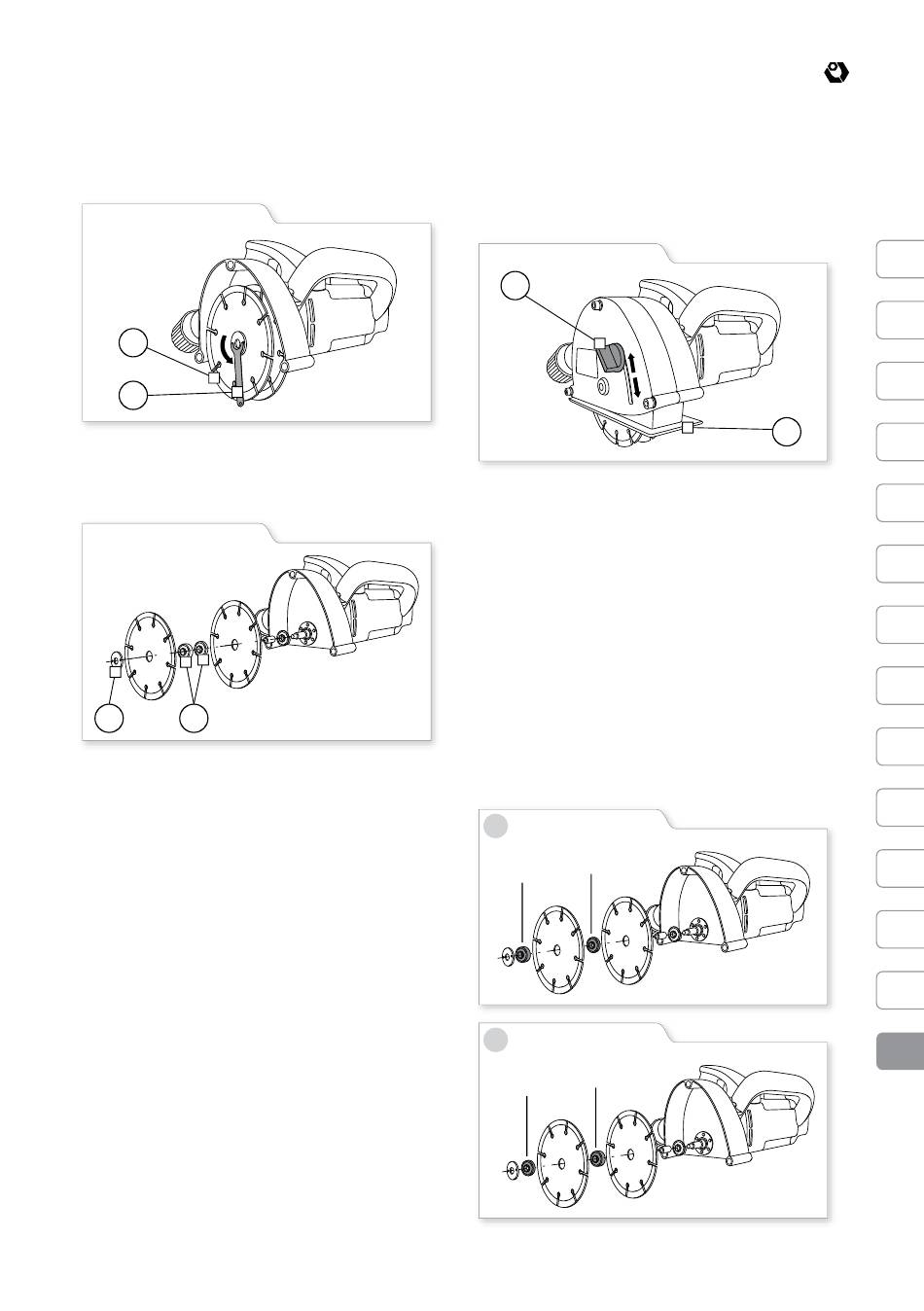

IVT WC-125 Bedienungsanleitung Seite 125

ar tapatslēgas (18) palīdzību atbrīvojiet uzgriezni ar
atloku (15). Noņemiet dimanta griezejdiskus (7) un
distancgredzenus (14).
7
18
6. Uzlieciet vienu griezejdisku (7) uz dzinēja atloka.
7. Uzlieciet uz atloka distancgredzenus (14) (ja
vajag), un tad otru griezejdisku (7).
15 14
8. Uzspiediet centra vārpsta fiksējošo pogu (10) un
ar tapatslēgas (18) palīdzību pievelciet uzgriezni ar
atloku (15) pie vārpsta.
9. Pagrieziet dziļuma norobežotāju (6) uz augšu un
nolieciet vietā aizsargplāksni (5).
10. Atkal pievelciet dziļuma norobežotāja fiksējošo
skrūvi (3).
11. Ar sešskaldņu atslēgas (16) palīdzību piegrieziet
skrūves (4); piegriežot dziļuma norobežotāja
fiksējošo skrūvi (3), neaizmirstiet par paplāksni un
atsperpaplāksni.
UZMANĪGI! Nomainiet dimanta griezejdiskus (7)
pāros.
Lai atlaist/pievilkt diskus (7):
• Uzspiediet centra vārpsta fiksējošo pogu (10), ar
roku pagrieziet disku (7) galējā pozīcijā un atlaidiet/
pievelciet to ar atslēgas (18) palīdzību.
Dziļuma regulēšana
1. Atlaidiet dziļuma norobežotāja fiksējošo skrūvi
(3) un uzstādiet vajadzīgo dziļumu (apmēram 3 mm
dziļāku nekā nepieciešams dziļums, lai kompensētu
sienas nelīdzenumu).
2. Atkal pievelciet dziļuma norobežotāja fiksējošo
skrūvi (3).
3
Gropes platuma uzstādīšana
1. Komplektā ietilpst divi distancgredzeni (14) (10
mm un 15 mm).
2. Gropes platums tiek regulēts ar distancgredzenu
(14) palīdzību, kuri tiek novietoti starp dimanta
griezejdiskiem (7). Jāņem vērā dimanta griezejdisku
(7) platums -2 mm-. Maksimālais gropes platums ir
apmēram 29 mm.
3. Atstājiet vismaz 5 mm vītnes, lai pievilktu ārējo
aizgriezni ar atloku (15).
Gropes platums apmēram 14 mm (zīm. A)
Gropes platums apmēram 19 mm (zīm. B)
Gropes platums apmēram 29 mm (zīm. C)
A
10 mm
15 mm
B
15 mm
10 mm
