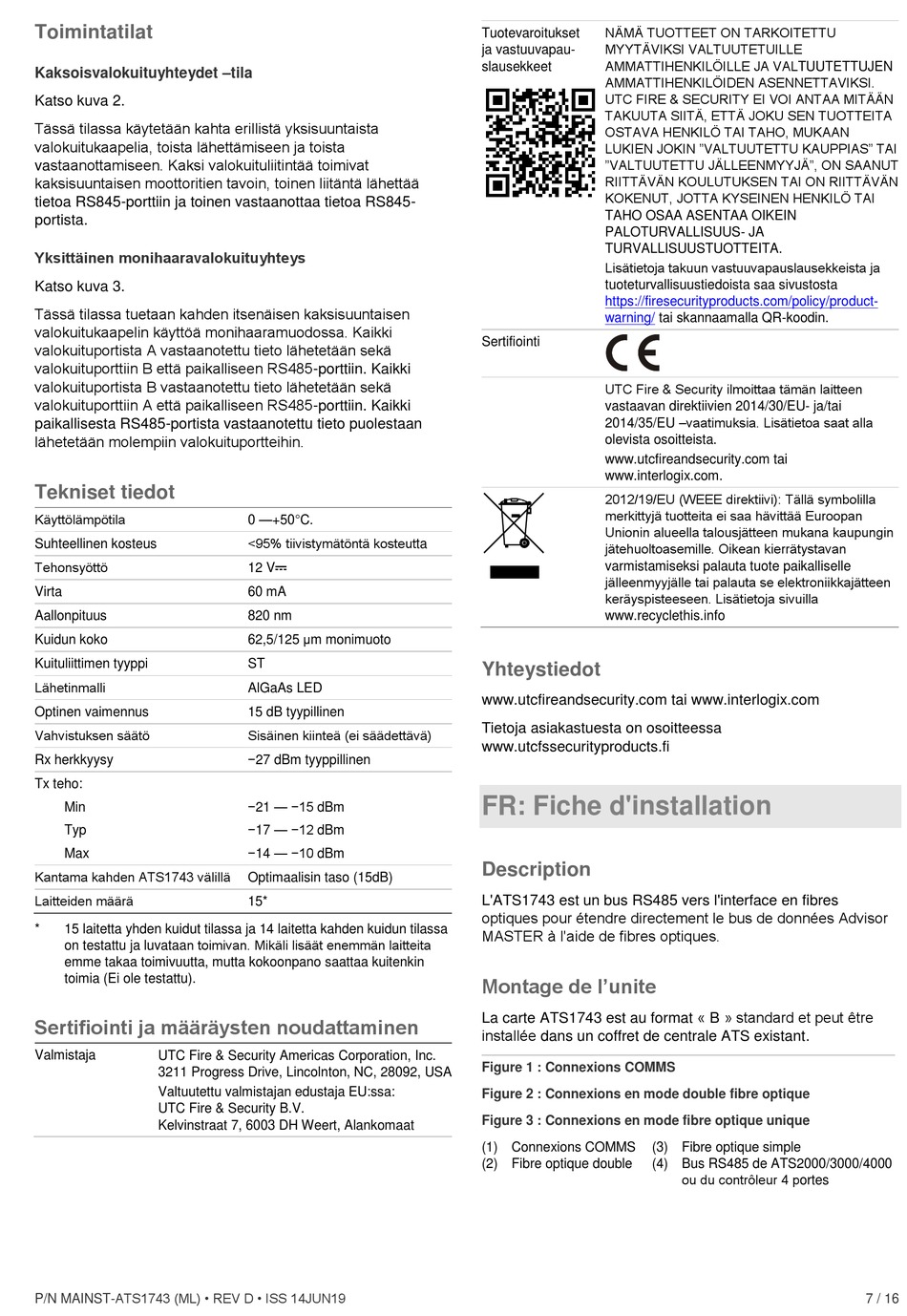

Toimintatilat
Kaksoisvalokuituyhteydet –tila
Katso kuva 2.
Tässä tilassa käytetään kahta erillistä yksisuuntaista
valokuitukaapelia, toista lähettämiseen ja toista
vastaanottamiseen. Kaksi valokuituliitintää toimivat
kaksisuuntaisen moottoritien tavoin, toinen liitäntä lähettää
tietoa RS845-porttiin ja toinen vastaanottaa tietoa RS845-
portista.
Yksittäinen monihaaravalokuituyhteys
Katso kuva 3.
Tässä tilassa tuetaan kahden itsenäisen kaksisuuntaisen
valokuitukaapelin käyttöä monihaaramuodossa. Kaikki
valokuituportista A vastaanotettu tieto lähetetään sekä
valokuituporttiin B että paikalliseen RS485-porttiin. Kaikki
valokuituportista B vastaanotettu tieto lähetetään sekä
valokuituporttiin A että paikalliseen RS485-porttiin. Kaikki
paikallisesta RS485-portista vastaanotettu tieto puolestaan
lähetetään molempiin valokuituportteihin.
Tekniset tiedot
Käyttölämpötila
Suhteellinen kosteus
Tehonsyöttö
Virta
Aallonpituus
Kuidun koko
Kuituliittimen tyyppi
Lähetinmalli
Optinen vaimennus
Vahvistuksen säätö
Rx herkkyysy
Tx teho:
Min
Typ
Max
Kantama kahden ATS1743 välillä
Laitteiden määrä
* 15 laitetta yhden kuidut tilassa ja 14 laitetta kahden kuidun tilassa
on testattu ja luvataan toimivan. Mikäli lisäät enemmän laitteita
emme takaa toimivuutta, mutta kokoonpano saattaa kuitenkin
toimia (Ei ole testattu).
Sertifiointi ja määräysten noudattaminen
Valmistaja UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Valtuutettu valmistajan edustaja EU:ssa:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Alankomaat
P/N MAINST-ATS1743 (ML) • REV D • ISS 14JUN19
0 —+50°C.
<95% tiivistymätöntä kosteutta
12 V
60 mA
820 nm
62,5/125 µm monimuoto
ST
AlGaAs LED
15 dB tyypillinen
Sisäinen kiinteä (ei säädettävä)
−27 dBm tyyppillinen
−21 — −15 dBm
−17 — −12 dBm
−14 — −10 dBm
Optimaalisin taso (15dB)
15*
NÄMÄ TUOTTEET ON TARKOITETTU
Tuotevaroitukset
MYYTÄVIKSI VALTUUTETUILLE
ja vastuuvapau-
AMMATTIHENKILÖILLE JA VALTUUTETTUJEN
slausekkeet
AMMATTIHENKILÖIDEN ASENNETTAVIKSI.
UTC FIRE & SECURITY EI VOI ANTAA MITÄÄN
TAKUUTA SIITÄ, ETTÄ JOKU SEN TUOTTEITA
OSTAVA HENKILÖ TAI TAHO, MUKAAN
LUKIEN JOKIN "VALTUUTETTU KAUPPIAS" TAI
"VALTUUTETTU JÄLLEENMYYJÄ", ON SAANUT
RIITTÄVÄN KOULUTUKSEN TAI ON RIITTÄVÄN
KOKENUT, JOTTA KYSEINEN HENKILÖ TAI
TAHO OSAA ASENTAA OIKEIN
PALOTURVALLISUUS- JA
TURVALLISUUSTUOTTEITA.
Lisätietoja takuun vastuuvapauslausekkeista ja
tuoteturvallisuustiedoista saa sivustosta
https://firesecurityproducts.com/policy/product-
warning/
Sertifiointi
UTC Fire & Security ilmoittaa tämän laitteen
vastaavan direktiivien 2014/30/EU- ja/tai
2014/35/EU –vaatimuksia. Lisätietoa saat alla
olevista osoitteista.
www.utcfireandsecurity.com tai
www.interlogix.com.
2012/19/EU (WEEE direktiivi): Tällä symbolilla
merkittyjä tuotteita ei saa hävittää Euroopan
Unionin alueella talousjätteen mukana kaupungin
jätehuoltoasemille. Oikean kierrätystavan
varmistamiseksi palauta tuote paikalliselle
jälleenmyyjälle tai palauta se elektroniikkajätteen
keräyspisteeseen. Lisätietoja sivuilla
www.recyclethis.info
Yhteystiedot
www.utcfireandsecurity.com tai www.interlogix.com
Tietoja asiakastuesta on osoitteessa
www.utcfssecurityproducts.fi
FR: Fiche d'installation
Description
L'ATS1743 est un bus RS485 vers l'interface en fibres
optiques pour étendre directement le bus de données Advisor
MASTER à l'aide de fibres optiques.
Montage de l'unite
La carte ATS1743 est au format « B » standard et peut être
installée dans un coffret de centrale ATS existant.
Figure 1 : Connexions COMMS
Figure 2 : Connexions en mode double fibre optique
Figure 3 : Connexions en mode fibre optique unique
(1) Connexions COMMS (3) Fibre optique simple
(2) Fibre optique double (4) Bus RS485 de ATS2000/3000/4000
tai skannaamalla QR-koodin.
ou du contrôleur 4 portes
