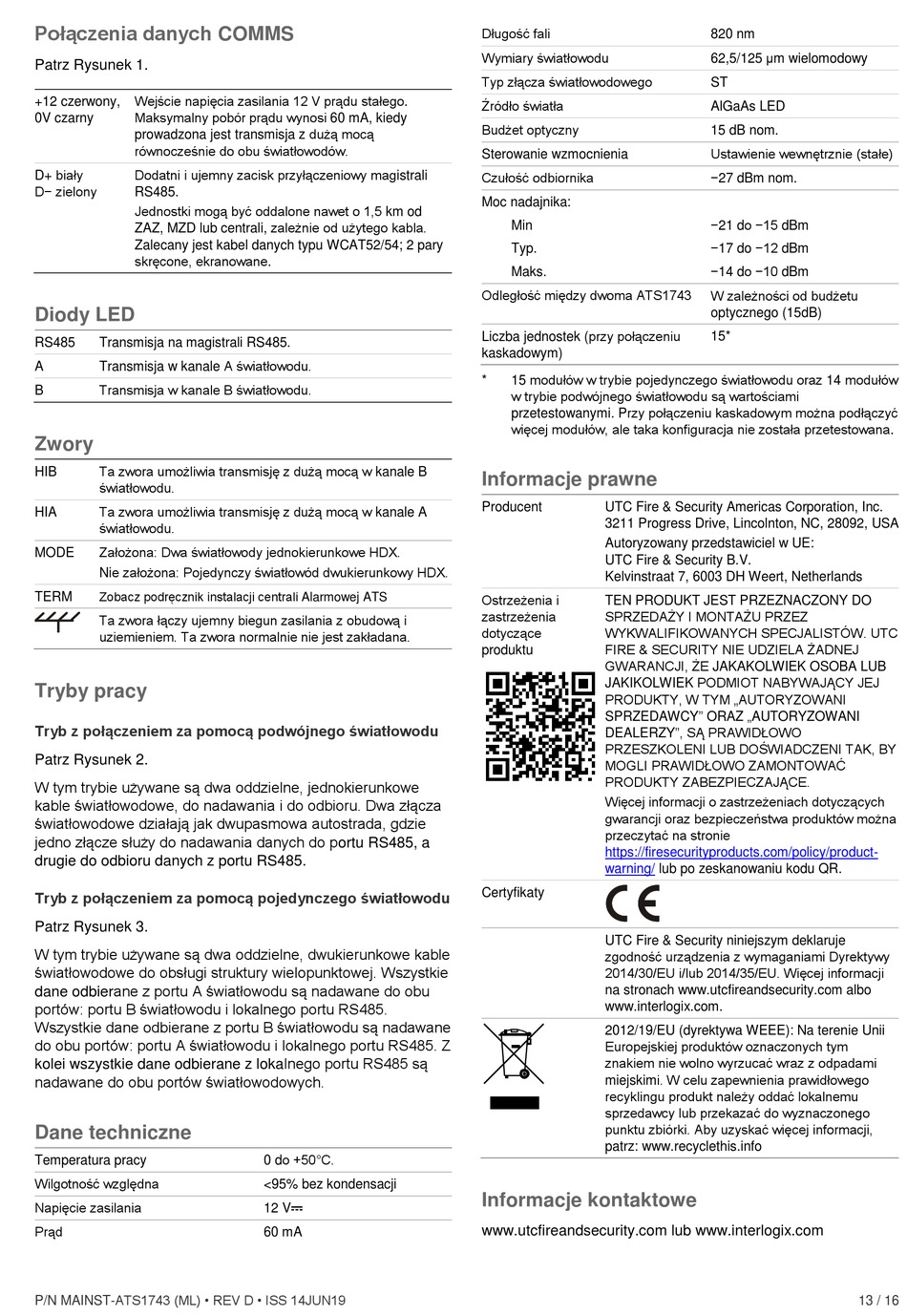

Połączenia danych COMMS
Patrz Rysunek 1.
Wejście napięcia zasilania 12 V prądu stałego.
+12 czerwony,
Maksymalny pobór prądu wynosi 60 mA, kiedy
0V czarny
prowadzona jest transmisja z dużą mocą
równocześnie do obu światłowodów.
D+ biały Dodatni i ujemny zacisk przyłączeniowy magistrali
D− zielony
RS485.
Jednostki mogą być oddalone nawet o 1,5 km od
ZAZ, MZD lub centrali, zależnie od użytego kabla.
Zalecany jest kabel danych typu WCAT52/54; 2 pary
skręcone, ekranowane.
Diody LED
RS485 Transmisja na magistrali RS485.
Transmisja w kanale A światłowodu.
A
Transmisja w kanale B światłowodu.
B
Zwory
Ta zwora umożliwia transmisję z dużą mocą w kanale B
HIB
światłowodu.
Ta zwora umożliwia transmisję z dużą mocą w kanale A
HIA
światłowodu.
Założona: Dwa światłowody jednokierunkowe HDX.
MODE
Nie założona: Pojedynczy światłowód dwukierunkowy HDX.
Zobacz podręcznik instalacji centrali Alarmowej ATS
TERM
Ta zwora łączy ujemny biegun zasilania z obudową i
uziemieniem. Ta zwora normalnie nie jest zakładana.
Tryby pracy
Tryb z połączeniem za pomocą podwójnego światłowodu
Patrz Rysunek 2.
W tym trybie używane są dwa oddzielne, jednokierunkowe
kable światłowodowe, do nadawania i do odbioru. Dwa złącza
światłowodowe działają jak dwupasmowa autostrada, gdzie
jedno złącze służy do nadawania danych do portu RS485, a
drugie do odbioru danych z portu RS485.
Tryb z połączeniem za pomocą pojedynczego światłowodu
Patrz Rysunek 3.
W tym trybie używane są dwa oddzielne, dwukierunkowe kable
światłowodowe do obsługi struktury wielopunktowej. Wszystkie
dane odbierane z portu A światłowodu są nadawane do obu
portów: portu B światłowodu i lokalnego portu RS485.
Wszystkie dane odbierane z portu B światłowodu są nadawane
do obu portów: portu A światłowodu i lokalnego portu RS485. Z
kolei wszystkie dane odbierane z lokalnego portu RS485 są
nadawane do obu portów światłowodowych.
Dane techniczne
Temperatura pracy
Wilgotność względna
Napięcie zasilania
Prąd
P/N MAINST-ATS1743 (ML) • REV D • ISS 14JUN19
0 do +50°C.
<95% bez kondensacji
12 V
60 mA
Długość fali
Wymiary światłowodu
Typ złącza światłowodowego
Źródło światła
Budżet optyczny
Sterowanie wzmocnienia
Czułość odbiornika
Moc nadajnika:
Min
Typ.
Maks.
Odległość między dwoma ATS1743
Liczba jednostek (przy połączeniu
kaskadowym)
15 modułów w trybie pojedynczego światłowodu oraz 14 modułów
*
w trybie podwójnego światłowodu są wartościami
przetestowanymi. Przy połączeniu kaskadowym można podłączyć
więcej modułów, ale taka konfiguracja nie została przetestowana.
Informacje prawne
Producent
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autoryzowany przedstawiciel w UE:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Netherlands
Ostrzeżenia i
TEN PRODUKT JEST PRZEZNACZONY DO
zastrzeżenia SPRZEDAŻY I MONTAŻU PRZEZ
dotyczące WYKWALIFIKOWANYCH SPECJALISTÓW. UTC
FIRE & SECURITY NIE UDZIELA ŻADNEJ
produktu
GWARANCJI, ŻE JAKAKOLWIEK OSOBA LUB
JAKIKOLWIEK PODMIOT NABYWAJĄCY JEJ
PRODUKTY, W TYM „AUTORYZOWANI
SPRZEDAWCY" ORAZ „AUTORYZOWANI
DEALERZY", SĄ PRAWIDŁOWO
PRZESZKOLENI LUB DOŚWIADCZENI TAK, BY
MOGLI PRAWIDŁOWO ZAMONTOWAĆ
PRODUKTY ZABEZPIECZAJĄCE.
Więcej informacji o zastrzeżeniach dotyczących
gwarancji oraz bezpieczeństwa produktów można
przeczytać na stronie
https://firesecurityproducts.com/policy/product-
warning/
Certyfikaty
UTC Fire & Security niniejszym deklaruje
zgodność urządzenia z wymaganiami Dyrektywy
2014/30/EU i/lub 2014/35/EU. Więcej informacji
na stronach www.utcfireandsecurity.com albo
www.interlogix.com.
2012/19/EU (dyrektywa WEEE): Na terenie Unii
Europejskiej produktów oznaczonych tym
znakiem nie wolno wyrzucać wraz z odpadami
miejskimi. W celu zapewnienia prawidłowego
recyklingu produkt należy oddać lokalnemu
sprzedawcy lub przekazać do wyznaczonego
punktu zbiórki. Aby uzyskać więcej informacji,
patrz: www.recyclethis.info
Informacje kontaktowe
www.utcfireandsecurity.com lub www.interlogix.com
820 nm
62,5/125 µm wielomodowy
ST
AlGaAs LED
15 dB nom.
Ustawienie wewnętrznie (stałe)
−27 dBm nom.
−21 do −15 dBm
−17 do −12 dBm
−14 do −10 dBm
W zależności od budżetu
optycznego (15dB)
15*
lub po zeskanowaniu kodu QR.
