AS-i/IO-Link Modul, IO-Link Master mit 4 IO-Link Ports
Montageanweisung // Installation Instructions // ...
LEDs
Px
Peripheriefehler // Peripheral fault // Erreur de périphérie // Errore periferica // Error en la periféria
AUX Spannung fehlt, Überlast Sensorversorgung, Ausgangskurzschluss // AUX voltage is missing, overload
sensor supply, output short circuited // Absence tension AUX, surcharge d'alimentation des capteurs, court-
circuit de sortie // nessuna tensione AUX, sovraccarico alimentazione dei sensori, corto circuito in uscita //
falta tensión AUX, sobrecarga en la alimentación de detectores, cortocircuito de salida
(1)
LED grün/green/vert/verde/verde
LED an/on/allumée/on/en
4

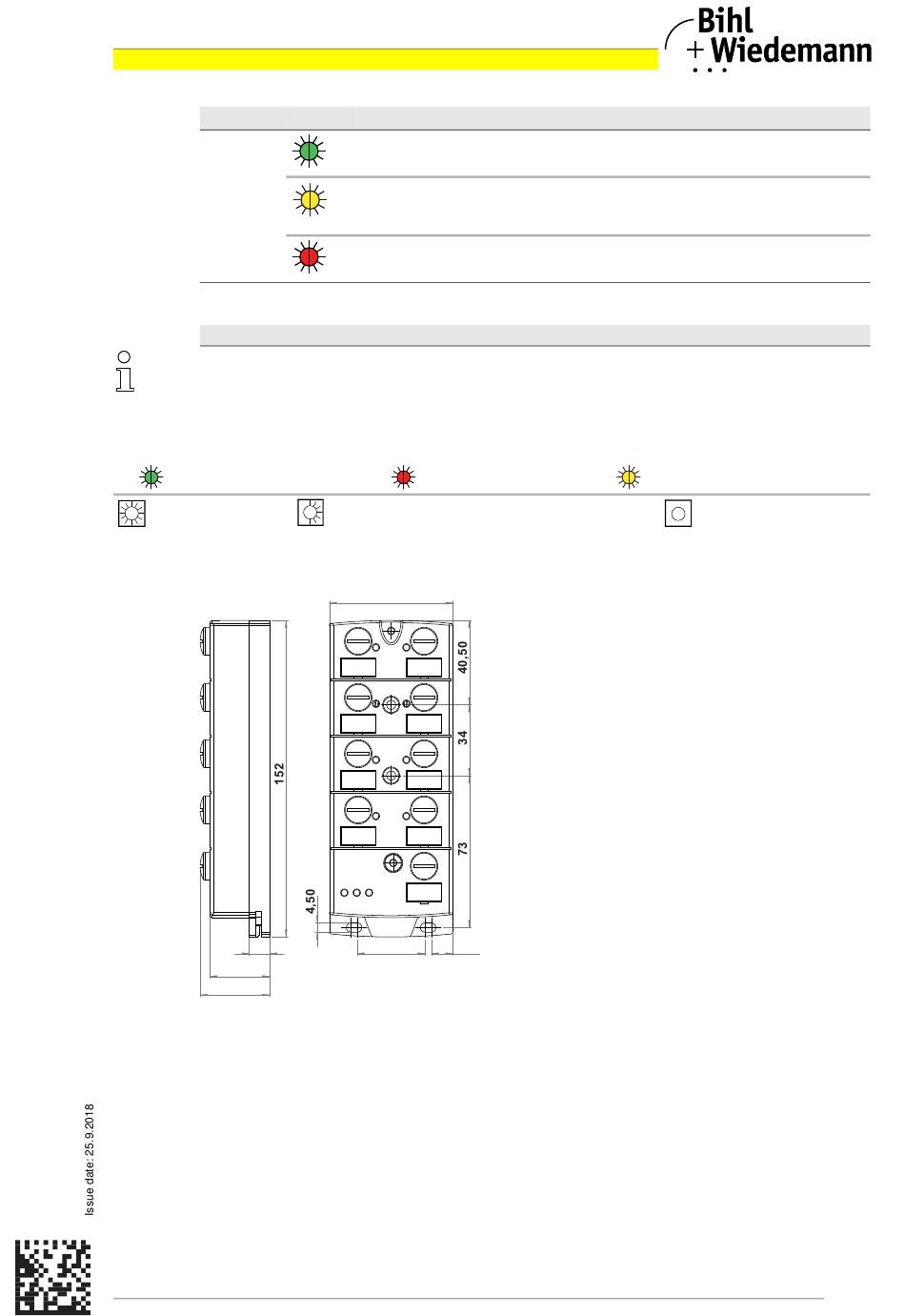

Abmessungen // Dimensions // Dimensions // Dimensioni // Dimensiones
10
29
34
Subject to technical modifications; no responsibility is accepted for the accuracy of this information
Internet: www.bihl-wiedemann.de • Flosswoerthstr. 41 • D-68199 Mannheim
Status
Signal // Description
IO-Link Kommunikation OK // IO-Link communication OK // communication IO-
Link O.K. // comunicazione IO-Link OK
(1)
Schaltsignal bei Eingang oder Ausgang // switching signal at input or output // sig-
nal de commutation à l'entrée ou à la sortie // segnale di commutazione al
(3)
ingresso o al uscita
IO-Link Kommunikationsfehler // IO-Link communication error // erreur de com-
munication IO-Link // errore di comunicazione IO-Link
(2)
(2)
LED rot/red/rouge/rosso/rojo
LED blinkend/flashing/clignotante/ampeggiante/el destellar
60
33
10,50
(3)
LED gelb/yellow/jaune/giallo/amarillo
aus/off/éteinte/fuori/fuera
© Bihl+Wiedemann GmbH
phone: +49 621 33 996-0 • fax: +49 621 33 922 399
Tab. 1-1.
Tab. 1-2.
5
