AS-i/IO-Link Modul, IO-Link Master mit 4 IO-Link Ports
Montageanweisung // Installation Instructions // ...
24 V
ext.out
0 V
ext.out
Px
I / O / Com
L+
AS-i out
0 V
AS-i out
3

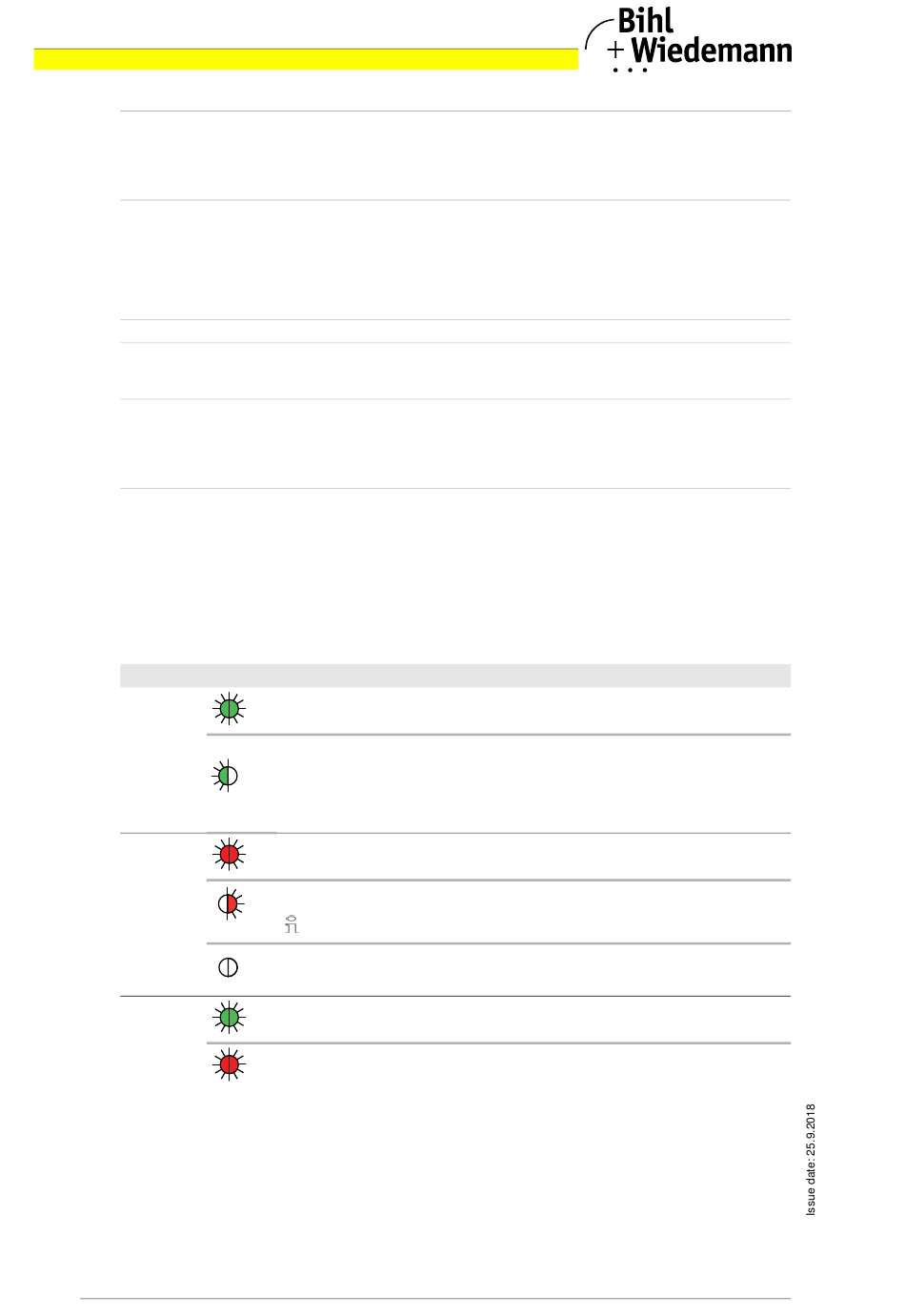

LED-Statusanzeige // LED status display // Affichage d'état LED //
Visualizzazione LED // Visualización LED
LEDs
ASI
FLT/FAULT
AUX
Subject to technical modifications; no responsibility is accepted for the accuracy of this information
4
Internet: www.bihl-wiedemann.de • Flosswoerthstr. 41 • D-68199 Mannheim
Versorgungsspannung, erzeugt aus externer Spannung, Pluspol (AUX, Aktuatorversorgung)
// Power supply, out of external voltage, positive pole (AUX, actuator supply) // Alimentation,
généré par tension externe, pôle positif (AUX, alimentation des actionneurs) // Alimentatore,
generato da tensione esterna, polo positivo (AUX, alimentazione attuatori) // Tensión de ali-
mentación, generada de tensión externa, polo positivo (AUX, alimentación del actuador)
Versorgungsspannung, erzeugt aus externer Spannung, Minuspol (AUX, Aktuatorver-
sorgung) // Power supply, out of external voltage, negative pole (AUX, acuator supply) // Ali-
mentation, généré par tension externe, pôle négatif (AUX, alimentation des actionneurs) //
Alimentatore, generato da tensione esterna, polo negativo (AUX, alimentazione attuatori) //
Tensión de alimentación, generada de tensión externa, polo negativo (AUX, alimentación del
actuador)
IO-Link Port Px // IO-Link port Px // IO-Link port Px // porta IO-Link Px
Wahlweise Eingang, Ausgang oder IO-Link Kommunikationsanschluss // optional input, out-
put or IO-Link // entrée, sortie ou communica tion IO-Link (connexion facultative) communica-
tion port // connessione per ingressi, uscite o comunicazione IO-Link
Versorgungsspannung, erzeugt aus AS-i, Pluspol (IO-Link, Sensorversorgung) // power sup-
ply, out of AS-i, positive pole (IO-Link, sensor supply) // alimentation, généré par AS-i, pôle
positif (IO-Link, alimentation des capteurs) // alimentatore, generato da AS-i, polo positivo
(alimentazione sensori) // Tensión de alimentación, generada de AS-i, polo positivo (IO-Link,
alimentación del sensor)
Versorgungsspannung, erzeugt aus AS-i, Minuspol (IO-Link, Sensorversorgung) // power
supply, out of AS-i, negative pole (IO-Link, sensor supply) // alimentation, généré par AS-i,
pôle négatif (IO-Link, alimentation des capteurs) // alimentatore, generato da AS-i, polo neg-
ativo (IO-Link, alimentazione sensori) // Tensión de alimentación, generada de AS-i, polo
negativo (IO-Link, alimentación del sensor)
Status
Signal // Description
AS-i Versorgungsspannung ein // AS-i voltage on // alimentation AS-i // tensione
di alimentazione AS-i // tensión de alimentación AS-i
(1)
AS-i Spannung ein aber Slave offline, Addresse '0' oder Peripheriefehler // AS-i
voltage on but slave offline, address '0' or peripheral fault // tension AS-i on, mais
il y a une erreur périphérique, esclave offline ou adresse '0' // tensione AS-i ok,
(1)
slave offline, indirizzo '0' o errore periferica // tensión AS-i on, slave offline, aun-
1 Hz
que error de periferia, o dirección '0'.
Slave Adresse '0' oder Slave offline // Slave address '0' or slave offline // Adresse
'0' ou slave offline // Indirizzo '0' o slave offline // Dirección '0' o slave offline
(2)
IO-Link Fehler // IO-Link error // erreur IO-Link // errore IO-Link // error IO-Link
(2)
Tab. "Peripheriefehler // Peripheral fault // ..."
1 Hz
AS-i Kommunikation OK // AS-i communication OK // Communication AS-i OK //
Comunicazione AS-i OK // Comunicación AS-i OK
AUX Spannung OK // AUX voltage OK // tension AUX présente // tensione AUX
OK // Voltaje AUX OK
(1)
AUX Spannung < 18 V // AUX voltage < 18 V // tension AUX < 18 V // tensione
AUX < 18 V // Voltaje AUX < 18 V
(2)
© Bihl+Wiedemann GmbH
phone: +49 621 33 996-0 • fax: +49 621 33 922 399
Tab. 1-1.
