McCulloch ROB S400 Kurzanleitung Seite 2

Weitere Informationen und Anweisungen finden Sie in der mitgelieferten Bedienungsanleitung oder unter www.mcculloch.com.
Videos zur Installationsunterstützung finden Sie unter www.mcculloch.com.

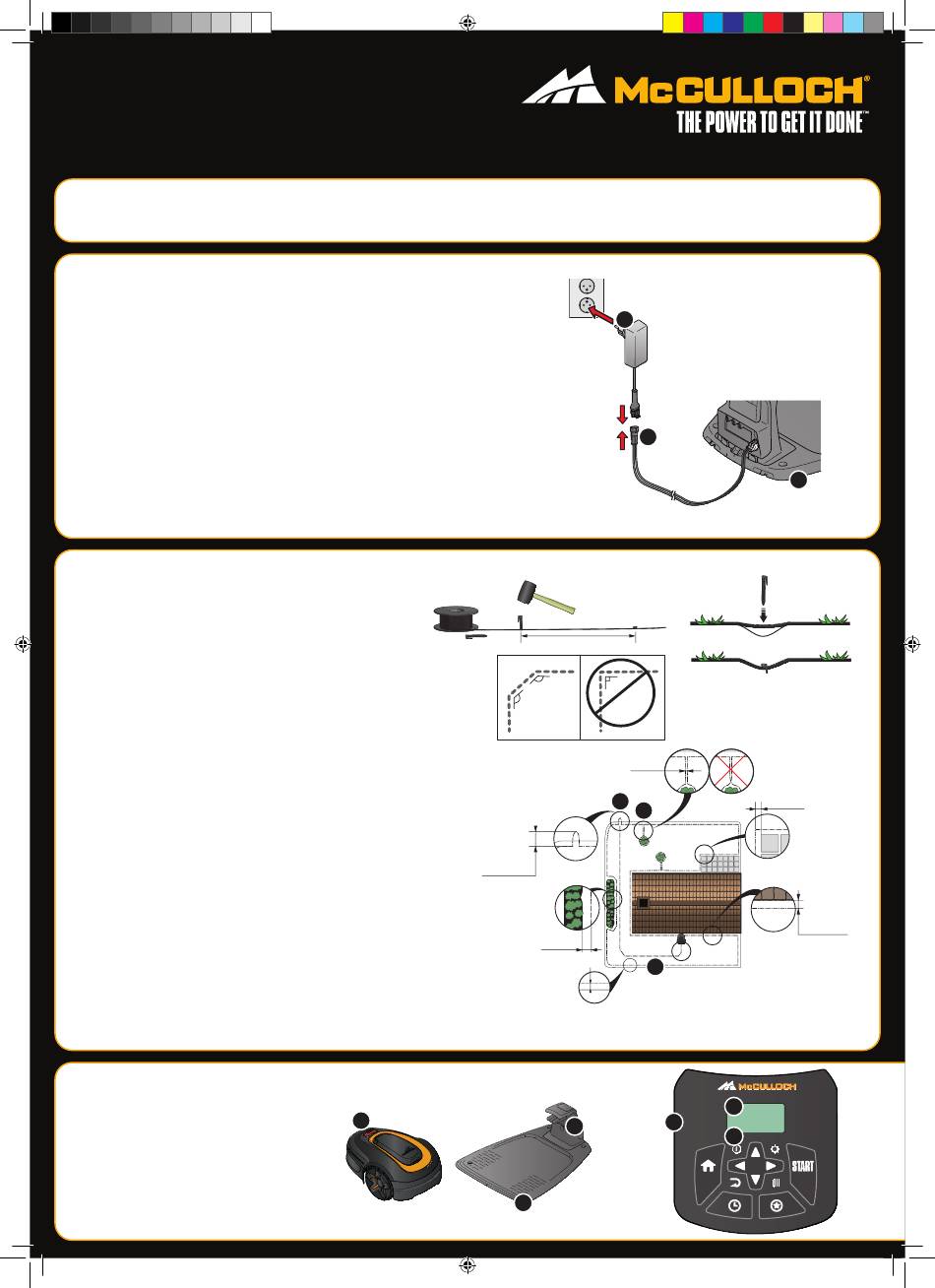

1. So installieren Sie die Ladestation
1. Bringen Sie den Ladeturm an der Grundplatte an.
2. Stellen Sie die Ladestation auf einer freiliegenden, flachen, ebenen Oberfläche auf.
HINWEIS: Wenn Sie die Ladestation an einer eher engen Stelle, unter einer Veran-
da oder in einer Ecke aufstellen möchten, lesen Sie bitte die Bedienungsanleitung.
3. Schließen Sie das Niederspannungskabel an die Ladestation und das Netzteil an.
4. Bei Anschluss im Freien sollte sich das Netzteil mindestens 30 cm/12 Zoll über dem
Boden befinden.
5. Schließen Sie das Netzteil an eine Steckdose mit 100-240 V an.
6. Stellen Sie den Mähroboter in die Ladestation.
7. Drücken Sie 3 Sekunden lang die ON/OFF-Taste, um den Mähroboter einzuschalten
und den Akku aufzuladen, während das Begrenzungskabel verlegt wird.
HINWEIS: Fahren Sie nicht mit den Geräteeinstellungen fort, bevor die Installation
abgeschlossen ist.
2. So installieren Sie das Begrenzungskabel
1. Verlegen Sie das Begrenzungskabel so, dass es eine Schleife
um den gesamten Arbeitsbereich bildet. Verwenden Sie dazu
die mitgelieferten Haken, oder vergraben Sie das Kabel.
HINWEIS: Vermeiden Sie bei der Verlegung des Begren-
zungskabels scharfe Knicke.
2. Passen Sie den Abstand zwischen dem Begrenzungskabel
und verschiedenen Objekten an.
A: Verlegen Sie das Begrenzungskabel in einer Schleife
um den gesamten Arbeitsbereich.
B: Hohe Hindernisse > 5 cm/ 2 Zoll, z. B. Wand oder Zaun.
C: Niedrige Hindernisse 1-5 cm/0,4-2 Zoll oder eine
abgesenkte Kante, z. B. ein Blumenbeet.
D: Objekte befinden sich auf einer Höhe mit dem Rasen
0-1 cm/0,4 Zoll, z. B. Weg, Pflastersteine.
E: Erstellen Sie eine Insel, um Bereiche zu isolieren.
3. Versehen Sie das Begrenzungskabel an der Stelle, an der
später das Leitkabel angeschlossen wird, mit einer Schlaufe
(F).
4. Informationen zum Umgang mit Neigungen, Passagen und
Nebenflächen finden Sie in der Be-dienungsanleitung.
1. STOPP-Taste
2. LED zur Funktionsprüfung der Ladestation,
des Begrenzungskabels und des Leitkabels
3. Ladestation
4. Display
5. Tastatur
6. EIN-/-AUS-Taste
QG_P01_MCC_DE_1141738-51.indd 2 QG_P01_MCC_DE_1141738-51.indd 2
135º
10 cm / 4"
F
C
1
3
5
4
3
90º
135º
0 cm / 0"
E
3
2
30 cm / 12"
A
1
5
2
2
10 cm / 4"
D
35 cm / 14"
B
4
6
