Filtersteuerung - Starline Poolcontrol Bedienungsanleitung

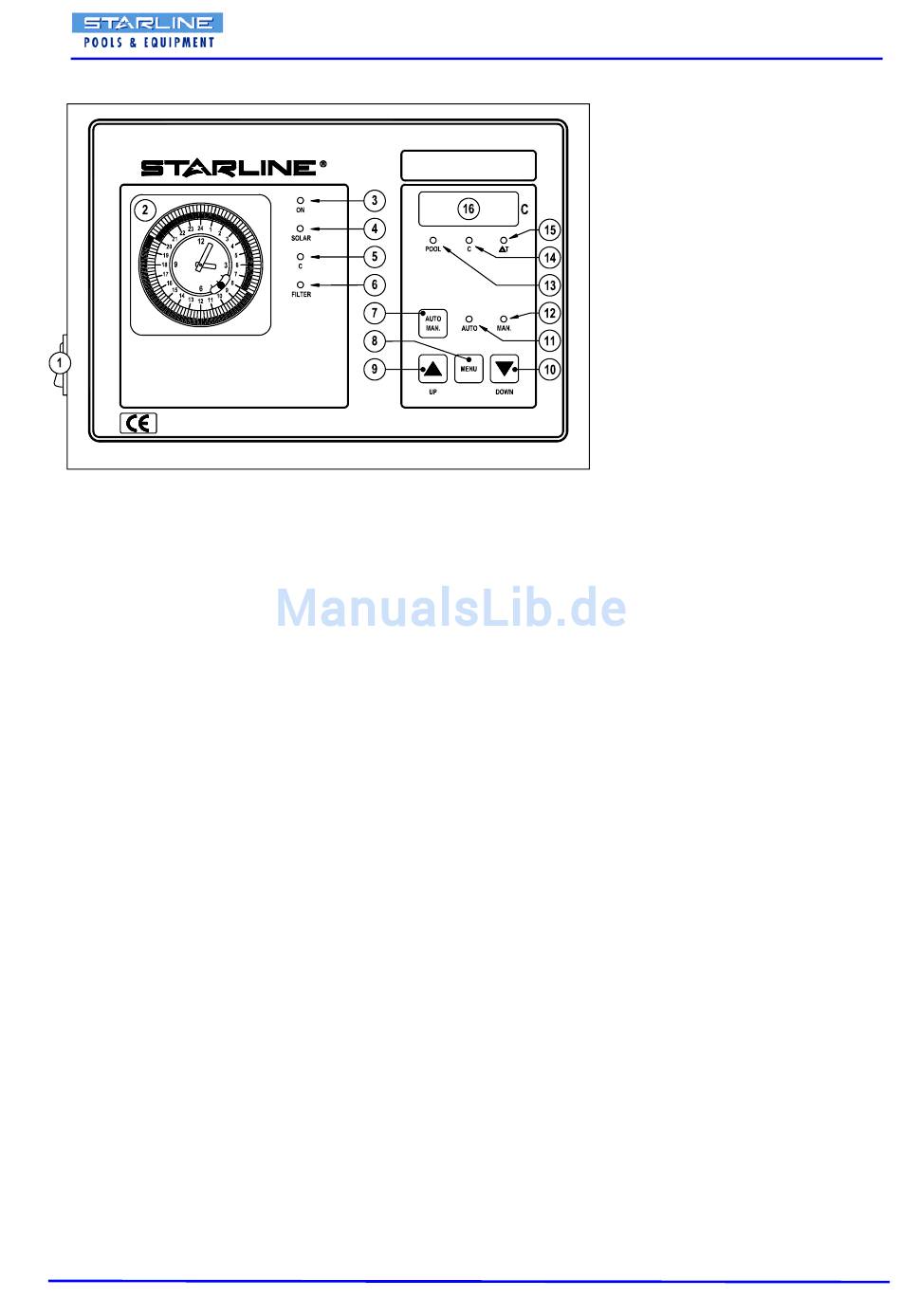

1. Filtersteuerung

1. Ein- und Ausschalter
2. Zeitschaltuhr
3. Control LED "ON";
4. Control LED "Solar"
5. Control LED "´Heizung".
6. Control LED "Filter".
7. Umschalten von "automatisch auf manuelle" Steuerung
8. "Menü" Taste. Um Einstellungen zu verändern und abzulesen
9. "Up" Taste. Um (Innerhalb des Menüs) die Temperatureinstellung zu erhöhen
10. "Down" Taste. Um (innerhalb des Menüs) die Temperatureinstellung zu senken.
11. LED leuchtet, Steuerung steht in dem Modus "automatisch". (Die Steuerung schaltet über die
Zeitschaltuhr)
12. LED leuchtet, Steuerung steht in dem Modus "manuell". (Die Steuerung ist permanent in Betrieb)
13. LED leuchtet, Sie sind in dem Menü, in welchem die gewünschte Beckentemperatur programmiert
wird.
14. LED leuchtet, im Display wird die aktuelle Wassertemperatur in den Sonnenkollektoren angezeigt.
15.
LED leuchtet, Sie sind in dem Menu, um die gewünschten Temperaturen zwischen Beckenwasser
und Schwimmbadwasser einzustellen.
(Nur in Verbindung mit einer Solaranlage )
16. Display (zeigt im "Betriebsmodus" die aktuelle Temperatur des Schwimmbadwassers an.
Augustus 2003.
POOLCONTROL
o
o
Steuerung ist an.
-gelb: Beckenwasser wird durch Sonnenenergie erwärmt
-grün: Beckenwasser hat die eingestellt Temperatur erreicht
-gelb: Beckenwasser wird durch eine externe Heizung erwärmt
-grün: Beckenwasser hat die eingestellte Temperatur erreicht
-grün: Filterpumpe in Betrieb
-rot: Störung an der Filterpumpe, Poolcontrol schaltet aus
Starline Poolcontrol
