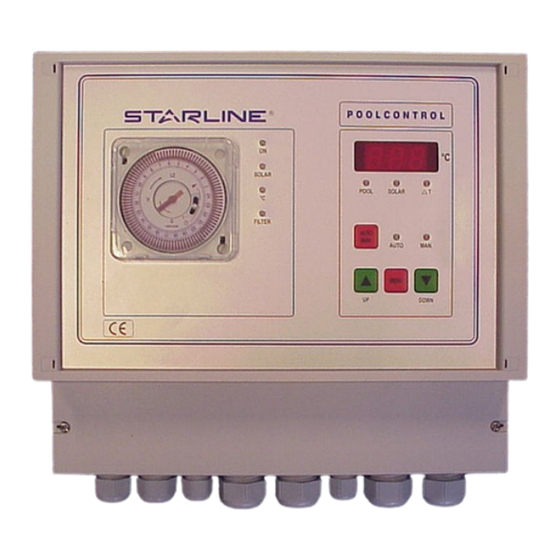

STARLINE POOLCONTROL Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. STARLINE Anleitungen
  4. Controller
  5. POOLCONTROL
  6. Bedienungsanleitung

STARLINE POOLCONTROL Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

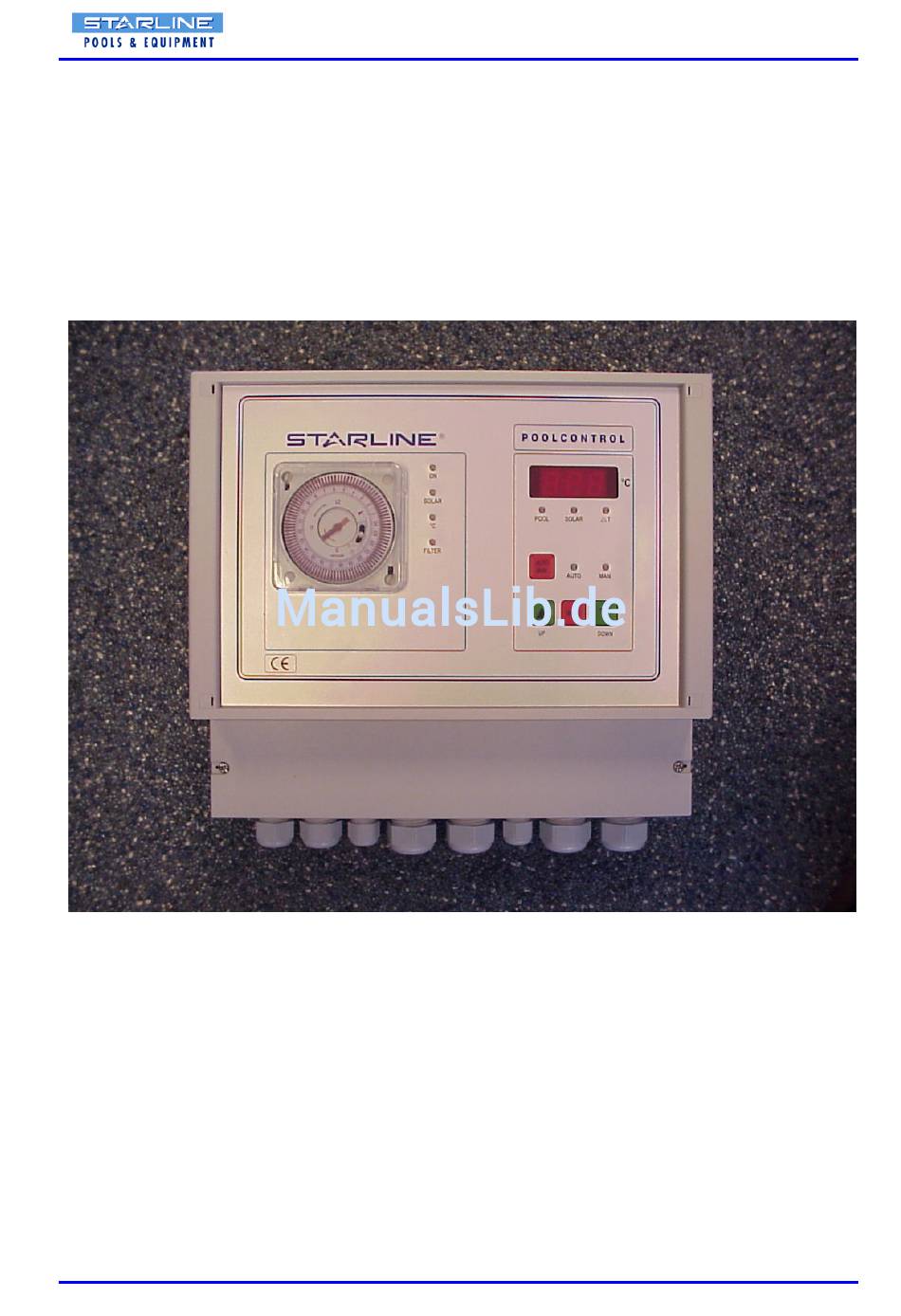

Bedienungsanleitung
STARLINE POOLCONTROL.
Copyright Starline Technical Support BV.
The Netherlands.
Alle Rechte vorbehalten. Niets uit deze opgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of
openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, opnamen, of op enige andere
manier, zonder voorafgaande schriftelijke toestemming van Starline Technical Support BV.
All rights reserved.
No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in any form of by any means, electronic,
mechanical, photocopying, recording or otherwise, without the prior written permission of Starline Technical Support BV.
August 2003.
Starline Poolcontrol
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für STARLINE POOLCONTROL

  • Seite 1 No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in any form of by any means, electronic, mechanical, photocopying, recording or otherwise, without the prior written permission of Starline Technical Support BV. August 2003.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsangabe. BESCHREIBUNG DER STARLINE POOLCONTROL INSTALLATIONS VORSCHRIFTEN 1. Filtersteuerung Einstellen Zeitschaltuhr 3. Menü (allgemein) 3.1 Einstellen der Beckentemperatur (ohne Solarerwärmung) 3.2 Frostschutz (Option) nur für Freibäder 3.3 Einstellen der Beckenwassertemperatur mit Solarsteuerung 4. Wechselschalter von automatisch auf manuel 5. Elektrischer Anschluß...

  • Seite 3: Beschreibung Der Starline Poolcontrol

    Diese Schaltung sorgt dafür, dass erst nachdem die Wasserzirkulation einwandfrei arbeitet, die Wasseraufbereitungsgeräte eingeschaltet werden. In der Poolcontrol sind 3 Ausgänge mit permanent 230V Spannung belegt ( auch wenn die Poolcontrol auf 380V. angeschlossen ist), welche für den Anschluß der Roldecksteuerung, des Niveaureglers und des automatischen Rückspülventils vorgesehen sind.

  • Seite 4: Filtersteuerung

    6. Control LED ”Filter”. -grün: Filterpumpe in Betrieb -rot: Störung an der Filterpumpe, Poolcontrol schaltet aus 7. Umschalten von ”automatisch auf manuelle” Steuerung 8. “Menü” Taste. Um Einstellungen zu verändern und abzulesen 9. ”Up” Taste. Um (Innerhalb des Menüs) die Temperatureinstellung zu erhöhen 10.

  • Seite 5: Einstellen Zeitschaltuhr

    Diese Ein- und Ausschaltzeiten sind in15-minütigen Rastern einstellbar. Zum Einstellen der Ein- und Ausschaltzeit der Poolcontrol gehen Sie wie folgt vor: • Die Poolcontrol muss an 230V oder380V angeschlossen sein. • Öffnen Sie vorsichtig die Schutzkappe der Uhr.

  • Seite 6: Menü (Allgemein)

    Unterhalb des Display sitzen 3 LED’s. (13, 14, 15) Wenn keine dieser LED’s leuchtet, befindet sich die Poolcontrol im “Betriebsmodus”. Im ”Betriebsmodus” wird die aktuelle Beckenwassertemperatur in Grad Celsius angezeigt. Ungeachtet davon welches “Menü” aktuell ist, schaltet die Poolcontrol automatisch nach1 Minute zurück in den Betriebsmodus. Augustus 2003.

  • Seite 7: Einstellen Der Beckentemperatur (Ohne Solarerwärmung)

    Diese Funktion arbeitet nur wenn der Temperatursensor zum messen der Außentemperatur an den Klemmen “S3 – S3” angeschlossen ist. • Stellen Sie die Beckenwassertemperatur an der Poolcontrol auf 2 °C ein. (Kapitel 3.1) Wenn die Zeitschaltuhr der Poolcontrol ausgeschaltet ist und die Außenlufttemperatur fällt unter 3°C, schaltet die Filterpumpe automatisch für 3 Minuten ein.

  • Seite 8: Einstellen Der Beckenwassertemperatur Mit Solarsteuerung

    -Taste “DOWN ▼” hiermit wird die Beckenwasser Temperatur niedriger eingestellt. (Min. 2 °C) Das Beckenwasser wird entsprechend der eingestellte Temperatur an der Poolcontrol erwärmt. Nachdem die eingestellte Temperatur erreicht ist, sorgt die Poolcontrol dafür, dass das Beckenwasser auf der gewünschten Temperatur bleibt.
  • Seite 9 Werte verändert werden. Anmerkung: Bij het opwarmen van het badwater kan de Poolcontrol niet op dien wijze ingesteld worden, dat alleen energie verkregen uit zonnecollector als enige warmtebron gebruikt wordt. Zodra het temperatuurverschil tussen badwater en het water in de zonnecollectoren kleiner of gelijk is aan 1°C zal de besturing altijd kiezen voor opwarming van het badwater via het centraal...
  • Seite 10 (solar). (op t=4 gebeurd hetzelfde) Die gewünschte Temperatur von (29°C) ist erreicht! Das System soll nur die Beckenwassertemperatur von 29°C halten, und die Pumpe wird ausgeschaltet bis eine neue gewünschte Temperatur des Beckenwasser eingestellt wird. Augustus 2003. Starline Poolcontrol...

  • Seite 11: Wechselschalter Von Automatisch Auf Manuel

    POOLCONTROL Werksmäßig ist die Poolcontrol auf “automatisch” eingestellt. Die grüne LED (11) leuchtet. In dieser Position wird die Filterpumpe durch die Poolcontrol angesteuert. Das Aufheizen und die Wasseraufbereitung werden mit Hilfe der Zeitschaltuhr aus und eingeschaltet. Die Poolcontrol wechselt durch Drücken der “auto-man.” – Taste (1x), in den Modus “manuell”, die rote LED (12) leuchtet und die Zeitschaltuhr wird ignoriert.

  • Seite 12: Elektrischer Anschluß

    Anschlußkabell Ionisator, Ozonator, Dosieranlage 0.75 Anschlußkabel automatisches 6-Wegeventil 0.75 Anschlußkabel Niveauregler 0.75 Anschlußkabel Roldecksteuerung RD 2000 oder RD 2001 0.75 Anschlußkabel 3-Wegeventil z.B. Solarsteuerung 0.75 Sicherheitsanschluß ( 0.75 Pumpenbefehle, Stömungswächter, 6-Wegeventil 2x Anschlußkabel Temperaturfühler 0.75 (3x) Augustus 2003. Starline Poolcontrol...

  • Seite 13: Anschluß Der Versorgungsspannung Und Filterpumpe (230V / 380V)

    5.2 Anschluß der Versorgungsspannung und Filterpumpe (230V / 380V) Afhankelijk van de pompkeuze kiest u of de Poolcontrol aansluit op 230V of 380V. Die maximale Abnahme sämtlicher Verbraucher zusammen beträgt 16 Ampère Poolcontrol an 230V anschließen. Voer de kabel door wartel “A” en sluit de aders aan op de contacten N en L1 en aarde Pumpen an 230V anschließen.

  • Seite 14: Anschluß - Erde

    5.3 Anschluß der Erde Erde anschließen 12X) An diesem Erde Block werden sämtliche “Erdkabel” der unterschiedlichen Komponenten angeschlossen. -1x voeding IN -1x Filterpumpe -1x Ionisatorsteuerung -1x Ozonatorsteuerung -1x PH-Dosierpumpe -1x automatisches 6-Wegeventil Augustus 2003. Starline Poolcontrol...

  • Seite 15: Anschluß Heizung

    Bevor Sie die Heizung anschließen, müssen Sie zuerst sorgsam die Anleitung der Heizung lesen ob diese unter Spannung geschaltet wird (230V.) oder potentialfrei. Max. 900 W Na het inschakelen van de Poolcontrol wordt de verwarmingsaansluiting na 3 minuten bekrachtigd. Heizung mit 230 Volt...

  • Seite 16: Anschluß Des Ionisators, Ozonators Und Der Dosieranlage

    5.5 Anschluß des Ionisators, Ozonators und der Dosieranlage Der Starline Ionisator, Ozonator und die Dosieranlage können auf zwei verschiedene Arten angeschlossen werden. • 230V.-auf Spannung geschaltet. (maximal 4 Amp.) • Potentialfrei geschaltet. (maximal 900 Watt) Achtung! Na het inschakelen van de Poolcontrol worden de bovengenoemde aansluitingen na 3 minuten bekrachtigd.

  • Seite 17: Anschluß Der Roldecksteuerung, Nieveauregler

    5.6 Anschluß der Roldecksteuerung, Niveauregler und des Automatischen 6- Wegeventils Die Poolcontrol ist mit 3 Ausgängen ausgestatten, welche permanent 230Volt haben. Die Ausgänge werden nicht über die Zeitschaltuhr geschaltet und sind somit unabhängig davon wann die Zeitschaltuhr abschaltet. Für den Fall das der Hauptschalter (1) ausgeschaltet ist, sind diese 3 Ausgänge spannungsfrei.

  • Seite 18: Anschluß Solar 3 - Wege Ventil. (Nur Für Die Solarerwärmung)

    Solarabsorber (solar) erwärmt werden soll, so ist im Leitungssystem ein 3 Wege Ventil montiert. Die Poolcontrol erkennt automatisch die optimale Wärmequelle und steuert diese mit Hilfe des elektrischen 3 Wege Ventils an. Anschließen des elektrischen 3 – Wege Ventils.

  • Seite 19: Sicherheits Anschluß

    Zur Erläuterung siehe Seite 20. Sicherheits- anschluß Anschließen diverser Befehle Strömungswächter Auto. 6- Wegeventil (Pumpe An/Aus) Motorschutz (WSK automatisches 6-Wege Ventil (Poolcontrol stand-by) Strömunswächter Automatisches 6-Wegeventil Automatisches 6- Motorschutz (WSK) (Kontakt 11 – 12) (Kontakt 13 – 14) Wege-ventil (Kontakt (Kontakt 09 –...

  • Seite 20: Pumpenbefehl (Kontakt 9 Und 10)

    Wird der Thermoschutz von der Filterpumpe ausgelöst, so schaltet die Poolcontrol die Spannung zu Filterpumpe ab, sowohl auch zur Heizung und den Wasseraufbereitungsgeräten. Die rote LED (6) fängt an zu leuchten. Sobald die Filterpumpe abgekühlt ist, schaltet die Poolcontrol die übrigen angeschlossenen Geräte automatisch wieder ein. Die LED (6) geht jetzt aus.

  • Seite 21: Anschluß Temperatursensoren

    Schwimmbecken, dieser Sensor wird in einer VA Tauchhülse montiert, welche sich auf der Druckseite der Filterleitung befindet. Das Kabel wird an den Anschlußklemmen “S1 - S1” der Poolcontrol montiert. Solar, (Option) dieser Sensor wird in der Edelstahltauchhülse montiert, welcher sich in der Vorlaufleitung von den Absorber befindet.

  • Seite 22: Hinter Der Steuerung

    Schließen Sie die Filtersteuerung an dem Gehäuse und kontrollieren Sie das kein Kabel eingeklemmt ist. • Setzen Sie die 4 Schrauben ein und ziehen diese handfest an. • Drücken Sie die 4 Abschirmkappen wieder in die vorgesehene Aussparung. Augustus 2003. Starline Poolcontrol...

  • Seite 23: Dip-Schalter

    Wichtig Die Steuerung wird geliefert mit einer maximal einzustellenden Beckenwassertemperatur von 32°C. Dies ist die maximal zulässigen Temperatur für ein “Starline Monoblock”. Wenn der Kippschalter “4” auf “ON” setzen und die Versiegelung des Einstellpotentiometers “max. Wassertemp.” ist zerbrochen, verfällt damit die Garantie für ein Starline Monoblock, und daraus direkte und indirekte Schäden.

  • Seite 24: Einstellpotentiometer

    Geht der Stromverbrauch über den eingestellten Wert, schaltet die Poolcontrol die Filterpumpe, Heizung und Wasseraufbereitungsgeräte automatisch aus. Mocht deze storing zich voordoen schakel de Poolcontrol uit en hierna weer in. Wenn sich die Störung wiederholt, nehmen Sie Kontakt mit Ihrem Installateur auf.

  • Seite 25: Temperatur Einstellen

    Dies ist die max. Zulässige Wassertemperatur für ein “Starline Monoblock”. Wenn Sie den Kippschalter “4” auf “ON” setzten und die Versiegelung vom Einstellpotentiometer “max. Wassertemperatur” Ist zerstört, so verfällt damit die Garantie für das Starline Monoblock, und die damit verbunden direkte und indirekten Schäden.

  • Seite 26: Sicherheit

    Anmerkung. Nach 1 Minute geht die Poolcontrol automatisch in den “Betriebszustand” Kontroll LED’s (auf der Platine). Wenn die Poolcontrol an ist, sehen Sie auf der Platine 2 grüne LED’s leuchten mit der Andeutung 24V. respectievelijk 5V. Wenn eine von beiden nicht leuchtet, ist ein defekt an der Poolcontrol.

  • Seite 27: Thermischer Schutz Der Filterpumpe

    Geht der Strom (Ampere) der Filterpumpe über den vorab eingestellten Wert, wird die Pumpe durch die Poolcontrol automatisch ausgeschaltet und die LED (6) fängt rot an zu leuchten. Schalte die Poolcontrol mit dem Hauptschalter aus (1) und danach mit dem Hauptschalter wieder ein. Die Filterpumpe fängt an zu laufen.

  • Seite 28: Störungstabelle

    Keine Verbindung an den Kontakten Kontrolliere ob eine Drahtbrücke montiert “21-22” ist und das automatische 6 Wege Ventil angeschlossen ist. Die Sicherung in der Poolcontrol ist In der Poolcontrol die Sicherung Heizung schaltet nicht ein. defekt “Heizung” austauschen. 250V- 4A träge Display gibt –25 an.
  • Seite 29 Dadurch werden Fehler von vorneherein ausgeschlossen. Störung Mögliche Ursache Abhilfe Seite Anschluß “230V OUT” Sicherung in der Poolcontrol ist defekt Die Sicherung an der Poolcontrol mit dem (automatisches 6-Wegeventil) “6-Wege Ventil” Anschluß “6-Wege Ventil”. 250V- 4A hat keine Spannung Träge austauschen. Anschluß “Solarventil” hat...
