5.6 Anschluß der Roldecksteuerung, Niveauregler und des
Die Poolcontrol ist mit 3 Ausgängen ausgestatten, welche permanent 230Volt
haben.
Die Ausgänge werden nicht über die Zeitschaltuhr geschaltet und sind somit
unabhängig davon wann die Zeitschaltuhr abschaltet.
Für den Fall das der Hauptschalter (1) ausgeschaltet ist, sind diese 3 Ausgänge
spannungsfrei.
N N N
1 2 3
Die Ausgänge 1 und 2 (Roldecksteuerung und Niveauregler) sind abgesichert über
1-RD-Steuerung
eine Sicherung von 4 Amp.
2-Niveauregelung
Ausgang 3 (automatisches 6 - Wegeventil) ist separat mit 4 Amp. abgesichert
3-Auto. 6-Wegeventil
Max. 900 W
Anschluß.

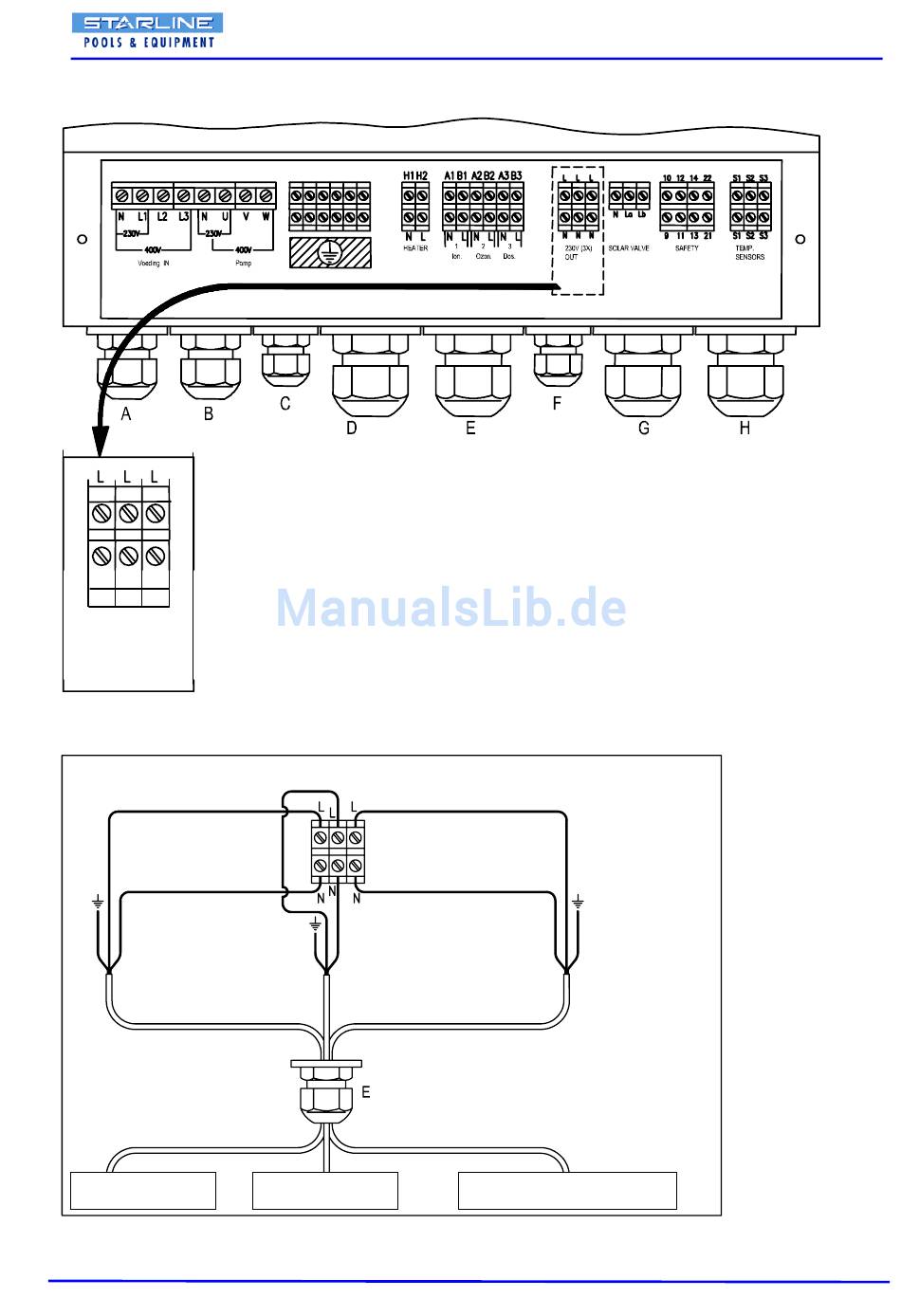

Schließen Sie die Verbindungskabel der Geräte von 230V. an den Klemmen "N-L"
an
Anschlußklemmen 230V (3X). Maximal belastbar mit 900 Watt pro Anschluß
Roldecksteuerung
Roldeck Steuerung
Augustus 2003.
Automatischen 6- Wegeventils
Niveauregler
Niveauregler
Starline Poolcontrol
Automatisches
6-Wegeventil
Automatisches 6- Wegeventil
17
