Wichtig
Die Steuerung wird mit einer max. Einzustellenden Beckentemperatur von 32°C geliefert.
Dies ist die max. Zulässige Wassertemperatur für ein "Starline Monoblock". Wenn Sie den Kippschalter
"4" auf "ON" setzten und die Versiegelung vom Einstellpotentiometer "max. Wassertemperatur" Ist
zerstört, so verfällt damit die Garantie für das Starline Monoblock, und die damit verbunden direkte und
indirekten Schäden.

6.3 Temperatur einstellen.

Die Poolcontrol und der Beckenwassertemperatursensor sind bei Lieferung aufeinander abgestimmt.
Wird dieser Sensor einmal ausgewechselt, so muss die Poolcontrol mit Hilfe der Einstellpotentiometers
"Wassertemp." neu eingeregelt werden.
Auch wenn die Beckentemperatur nicht mit der eingestellten Temperatur übereinkommt, kann dies mit dem
selben Einstellpotentiometer eingestellt werden. Durch rechts drehen des Einstellpotentiometer wird eine
höhere Beckentemperatur angegeben.
Dieser Temperatursensor wird standardmäßig mit einer Kabellänge von 1,5 m geliefert.
Dieses kann wenn nötig auf max. 50 m verlängert werden. (Kabelquerschnitt min. 0,75mm²).
Das verlegen des Sensorkabel in der nähe von Netzkabel muß vermieden werden um eventuelle
Störungen zu auszuschließen.
Einregeln der Temperatursensoren der Poolcontrol
Mit den untenstehenden 3 Einstellpotentiometers werden die Temperatursensoren eingeregelt.
"Solartemperatur"
"Wassertemperatur"
"Lufttemperatur"

Einregelen des Solar Temperatursensors

Verwenden Sie hierfür ein geeichtes Thermostat.
•
Legen Sie den Fühler des kalibrierten Temperaturmessers in ein Glas mit lauwarmen Wasser.
•
Drücken Sie 2x auf die "menü"-Taste (die rote LED "solar" fängt an zu leuchten) um die Temperatur
im Display abzulesen.
•
Kontrollieren Sie diesen Wert mit dem Wert des geeichten Thermostates.
•
Drehen Sie den Einstellpotentiometer "solartemp." sodaß im Display der Poolcontrol die gleiche
Temperatur steht wie auf dem geeichten Thermostat.
Einstellpotentiometer nach links
Einstellpotentiometer nach rechts
•
Der Solartemperaturregler ist jetzt eingestellt, drücken Sie 3x auf die "menü" – Taste um die
Poolcontrol in den "Betriebsmodus" zurück zu setzten.
Anmerkung. Nach 1 Minute geht die Poolcontrol automatisch in den Betriebszustand.
Einregeln des Außenluftfühlers / Frostschutz
Verwenden Sie hierfür ein geeichtes Thermostat.
•
Platzieren Sie den geeichten Temperaturfühler in der nähe des Außenluftfühlers / Frostschutz. Drück
4x auf die "Menü"- Taste (die rote LED's "Pool & Solar" fängt an zu leuchten) um die Temperatur im
Display der Poolcontrol abzulesen.
•
Kontrollieren Sie diesen Wert mit dem Wert des geeichten Thermostates.
•
Drehen Sie den Einstellpotentiometer "Lufttemp." Sodass im Display der Wert steht welcher auf dem
geeichten Thermostat steht.
Einstellpotentiometer nach links
Einstellpotentiometer nach rechts
•
Der Lufttemperatursensor ist nun eingestellt, drücken Sie 1x auf die "Menü" – Taste um die
Poolcontrol in den "Betriebszustand" zu setzen.
Augustus 2003.
Um eine exakte Temperaturregelung zu gewährleisten, muß der
Wärmeübertrag zwischen Temperatursensor und Beckenwasser optimal

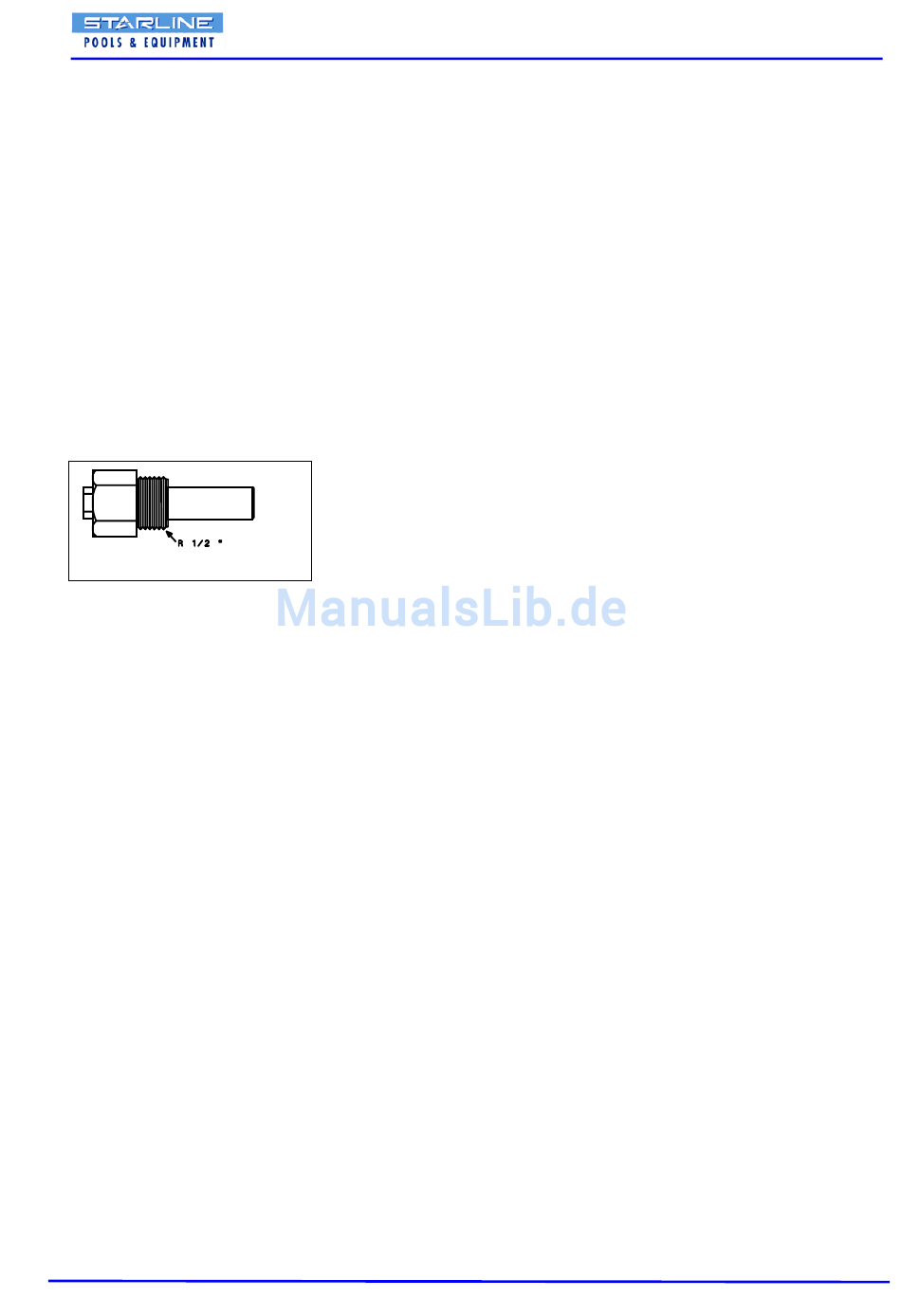

sein. Die mitgelieferte Tauchhülse muß in der Druckseite des
Filtersystem montiert werden.
Gewinde Tauchhülse R ½"
Solarsensor / Solarabsorber.
Beckenwassersensor.
Außenluftfühler / Frostschutz.
Werte gehen nach unten.
Werte gehen nach oben.
Werte gehen nach unten.
Werte gehen nach oben.
