Unfallschutz Sicherheitslichtgitter "SIRED 6"
Anschlussbild der Lichtgitterleisten entsprechend der Drahtfarben:
Sender Stecker (3-polig):
Empfänger Stecker (5-polig):
Empfänger Zusatzstecker (5-polig):
Anschluss notwendig bei Verwendung von einem Lichtgitter (Leistenpaar)
Hinweis: Die beiden schwarzen Drähte müssen parallel verlaufen!
leer - leer - leer – schwarz 1 – schwarz 2

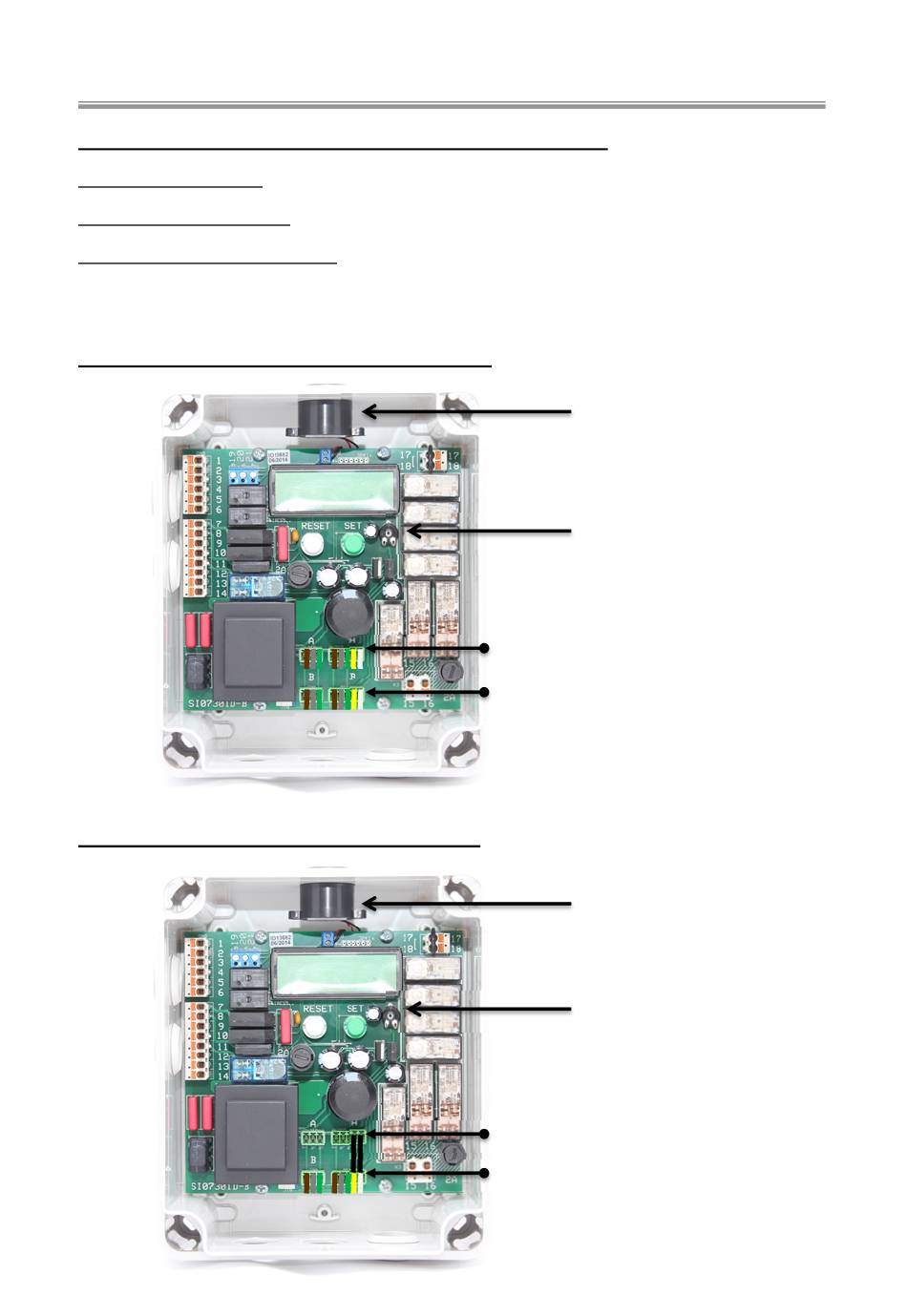

Anschlussbild 2 Lichtgitter (2 Leistenpaare)
Anschlussbild 1 Lichtgitter (1 Leistenpaar)
Erstellt: IMS, Datei: SIRED6_V82e.docx
braun - grau - grün
braun - grau - grün - gelb (+ schwarz 1) - weiß (+ schwarz 2)
Seite 12/15
Piepser
Potentiometer
Anschluss Lichtgitter A
Anschluss Lichtgitter B
Piepser
Potentiometer
Anschluss
Empfänger Zusatzstecker
Anschluss Lichtgitter
