Variotech
Unfallschutz Sicherheitslichtgitter "SIRED 6"
Benutzerhandbuch / Bedienungsanleitung
INHALTSVERZEICHNIS:
DAS SYSTEM ................................................ 1
ALLGEMEINE BESCHREIBUNG:................. 2
FUNKTIONSBESCHREIBUNG: .................... 3
FUNKTIONSPRÜFUNG: ................................ 4
ALLGEMEINE HINWEISE: ............................ 4
FUNKTIONSANZEIGE ................................... 5
EINSTELLUNGEN: ........................................ 7
FEHLERMELDUNGEN: ................................. 9
MECHANISCHE INSTALLATION: .............. 10
ELEKTRISCHE INSTALLATION:................ 11
TECHNISCHE DATEN: ................................ 13
SICHERHEITSHINWEIS ! ............................ 13
BESTELLBEZEICHNUNG: .......................... 13
ANSCHLUSSPLAN 1: AWG01 .................. 14
ZUBEHÖR .................................................... 15

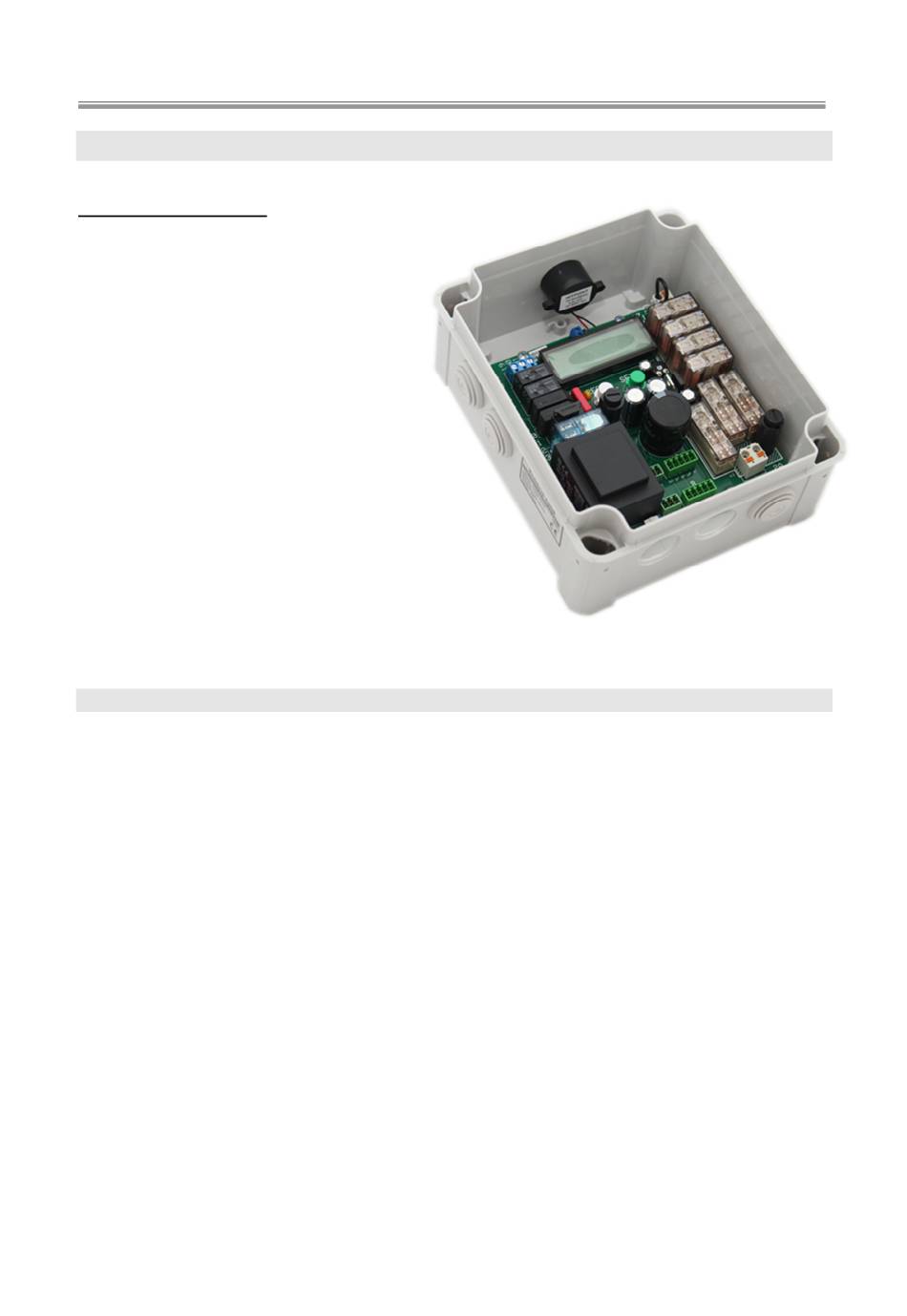

Das System
SIRED wurde entwickelt für die Verbesserung der Sicherheit von Aufzügen ohne
Fahrkorbabschlusstür, bei denen das Nachrüsten einer Fahrkorbabschlusstür nicht möglich ist.
Weiterer Anwendungsfall:
Zwischenraumüberwachung Abstand >120mm zwischen Schachttür und Fahrkorbtür!
Das Unfallschutz Sicherheitslichtgitter SIRED ist als Sicherheitsschaltung entsprechend
•
der Aufzugsrichtlinie 95/16/EG und der EN81 aufgebaut und vom TÜV zertifiziert!
Verbessert die Sicherheit und den Schutz für Benutzer (Güter) von bestehenden Aufzügen
•
ohne Fahrkorbabschlusstüren

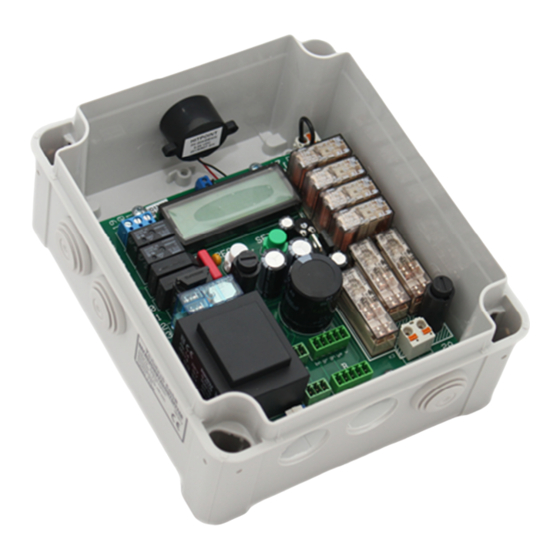

Das Unfallschutz Sicherheitslichtgitter besteht aus einem geprüften elektronischen
•
Auswertegerät und einem einzelstrahlüberwachten Lichtgitter (Sender- / Empfänger-leiste).
Ein Auswertegerät kann durch Anschluss eines zweiten Lichtgitters
•
zwei Aufzugszugänge zugleich überwachen. (1 x Auswertegerät, 2 x Lichtgitter)
Die notwendige Nothalt-Speicher-Funktion ist im Auswertegerät integriert.
•
Hinweis: Falls die Aufzugssteuerung bereits eine Nothaltspeicherung mit Halten des
Riegelmagnetes inkludiert hat, kann SIRED angepasst werden. Es vereinfacht sich dadurch
die Verdrahtung und die Funktion. Die akustische Meldung bei Unterbrechung des Lichtgitters
kann SIRED übernehmen.
Nach einem Nothalt wird durch eine neuartige integrierte Funktion der Riegelmagnet weiter
•
mit Spannung versorgt (Schachttür bleibt verriegelt) und eine gefährliche Stufenbildung
(Unfallgefahr) verhindert. Eingriffe in die bestehende Aufzugssteuerung und zusätzliche
Schachtschalter sind nicht notwendig.
Einfache Einbindung in jede Aufzugssteuerung
•
(Schubknopfsteuerungen, Relaissteuerungen, Mikroprozessorsteuerungen, usw.)
Einfache und schnelle Montage an bestehende Aufzügen:
•
stoßgedämpfte Hinterwandmontage oder Aufwandmontage im Trapezprofil
Erstellt: IMS, Datei: SIRED6_V82e.docx
Seite 1/15
10.07.2018
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Variotech Sired 6
-
Seite 1: Inhaltsverzeichnis
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Benutzerhandbuch / Bedienungsanleitung INHALTSVERZEICHNIS: DAS SYSTEM ..........1 ALLGEMEINE BESCHREIBUNG:....2 FUNKTIONSBESCHREIBUNG: ....3 FUNKTIONSPRÜFUNG: ........ 4 ALLGEMEINE HINWEISE: ......4 FUNKTIONSANZEIGE ........5 EINSTELLUNGEN: ........7 FEHLERMELDUNGEN: ......... 9 MECHANISCHE INSTALLATION: ....10 ELEKTRISCHE INSTALLATION:....11 TECHNISCHE DATEN: ........ -
Seite 2: Allgemeine Beschreibung
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Allgemeine Beschreibung: Das Unfallschutz-Sicherheitslichtgitter kann bei Aufzügen ohne Fahrkorbabschlusstür eingesetzt werden, um den Fahrkorbzugang sicherer zu machen. Folgende Voraussetzungen müssen zutreffen: • Bestehender Aufzug mit Fahrkorb ohne Abschlusstür • Kein Platz für den nachträglichen Einbau einer Fahrkorbabschlusstür •... -
Seite 3: Funktionsbeschreibung
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” • Die Hilfsspannung des Riegelmagneten kann verringert werden um eine Überhitzung zu vermeiden. • Beladungskontrollanzeige durch externen Anschluss möglich Funktionsbeschreibung: Wenn ein Gegenstand bzw. eine Person in den Überwachungsbereich des Lichtgitters gerät, reagiert das Unfallschutz-Sicherheitslichtgitter wie folgt: •... -
Seite 4: Funktionsprüfung
Störungen durch andere Geräte ausgegangen werden. Solche Störungen können durch ein externes Entstörfilter am Spannungseingang von SIRED, verhindert werden! Ein geeignetes Netzfilter ist bei Variotech erhältlich! • Ein einfacher Resettaster gehört zum Lieferumfang. Dieser Taster kann natürlich gegen eine geeignetere oder „schönere“... -
Seite 5: Funktionsanzeige
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Funktionsanzeige LCD-Statusanzeige im Auswertegerät. Bild 1: Einschaltvorgang: Anzeige der internen Geräteeinstellungen: Lichtgitter Nach dem Einschalten des Gerätes wird die aktuelle Versionsnummer SIRED v082 angezeigt. Der Parameter [1] dient zur Einstellung der Empfindlichkeit in 2 Stufen. - Seite 6 Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Bild 3 Einschaltvorgang: Meldungen - wenn der Lichtgitter Test nicht erfolgreich ist. Dieselben Meldungen werden angezeigt, wenn das Lichtgitter im Stand-by Betrieb unterbrochen wird. Zeigt an, dass das Lichtgitter während des Test-Durchlaufs eine Unterbrechung Unterbrechung des Lichtgitters festgestellt hat.
-
Seite 7: Einstellungen
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Bild 6 Unterbrechung des Lichtgitters während der Fahrt, Reset mittels „Resettaster“. Das Lichtgitter wurde durch ein Hindernis während der Fahrt unterbrochen. Lichtgitter Das SIRED Gerät öffnet den Sicherheitskreis (Klemme 15/16). Dadurch schaltet die Steuerung ab (auch die Versorgung des Riegelmagneten). - Seite 8 Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Bild 2 Einstellung der Funktion des Relais an Klemme 5+6 (Nothalt Relais) Wenn das Display die Meldung „Relay an Kle 5+6“ anzeigt, kann durch Relay an Kle 5+6 Druck auf den SET-Taster das Auswahlmenü betreten werden.
-
Seite 9: Fehlermeldungen
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Fehlermeldungen: Bild 1 keine Verbindung an Klemme 17 - 18. Wenn diese Meldung angezeigt wird, fehlt die Verbindung zwischen den Überwachung Klemmen 17 - 18. Diese Klemmen dienen zur Überwachung von Klemme 17 / 18 nachgeschalteten Schützen. -
Seite 10: Mechanische Installation
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Mechanische Installation: Vertikale Abstände der 16 Überwachungsstrahlen Versionshöhe: 1800mm 2000mm 2500mm Die 16 Überwachungsstrahlen sind entsprechend ONR 22450-1 (Österreich) bzw. DAA 6-34 (Deutschland) ausgeführt. Befestigung 1785mm 1730mm 1953mm 2450mm Horizontale Abstände der Überwachungsstrahlen oberster Strahl... -
Seite 11: Elektrische Installation
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Elektrische Installation Grundsätzlich muss zwischen zwei Anschlussarten unterschieden werden, die von der Art der „Einleitung der Weiterfahrt nach einer Lichtgitterunterbrechung“ abhängen: • durch Zurücksetzen der Auswerteelektronik mit einem Reset-Taster im Fahrkorb • durch einen neuen Fahrkorbruf (oder Reset-Taster Betätigung) Ohne Elektrische Anschlüsse im Auswertegerät:... - Seite 12 Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Anschlussbild der Lichtgitterleisten entsprechend der Drahtfarben: Sender Stecker (3-polig): braun - grau - grün Empfänger Stecker (5-polig): braun - grau - grün - gelb (+ schwarz 1) - weiß (+ schwarz 2) Empfänger Zusatzstecker (5-polig): Anschluss notwendig bei Verwendung von einem Lichtgitter (Leistenpaar) Hinweis: Die beiden schwarzen Drähte müssen parallel verlaufen!
-
Seite 13: Technische Daten
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Technische Daten: Schutzeinrichtung, berührungslos, mit Redundanz und Testung Für Fahrkörbe mit einem oder zwei Zugängen Versorgungsspannung: 230V AC +/- 10%, Stromaufnahme < 0,2A Ausgänge: • Sicherheitskreis: Relaiskontakte erlaubte Schaltleistung 230VAC, 2A, 450VA • mit zusätzlichen Hilfsschützen Schaltleistung > 10A •... -
Seite 14: Anschlussplan 1: Awg01
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Anschlussplan 1: AWG01 SIRED Erstellt: IMS, Datei: SIRED6_V82e.docx Seite 14/15 10.07.2018... -
Seite 15: Zubehör
Variotech Unfallschutz Sicherheitslichtgitter “SIRED 6” Zubehör Reset-Taster mit Alarmleuchte in Edelstahlplatte integriert Bestellbezeichnung: SIRESET Rammschutzprofil für Aufwandmontage LED-Alarmleuchte In Edelstahl Bestellbezeichnung: SILEDLAMPE Erstellt: IMS, Datei: SIRED6_V82e.docx Seite 15/15 10.07.2018...
