5.

Die Teile des Bausatzes

Das RCS Wiegesytem besteht aus zwei Hauptteile
1. Indikator
2. Sensor
Der Sensor sollte mit einer T-Kupplung an das Hydrauliksystem des Gabelstaplers angeschlossen
werden. Der Indikator, das Bedienterminal des System für den Fahrer, arbeitet mit 6 Volt Batterien.

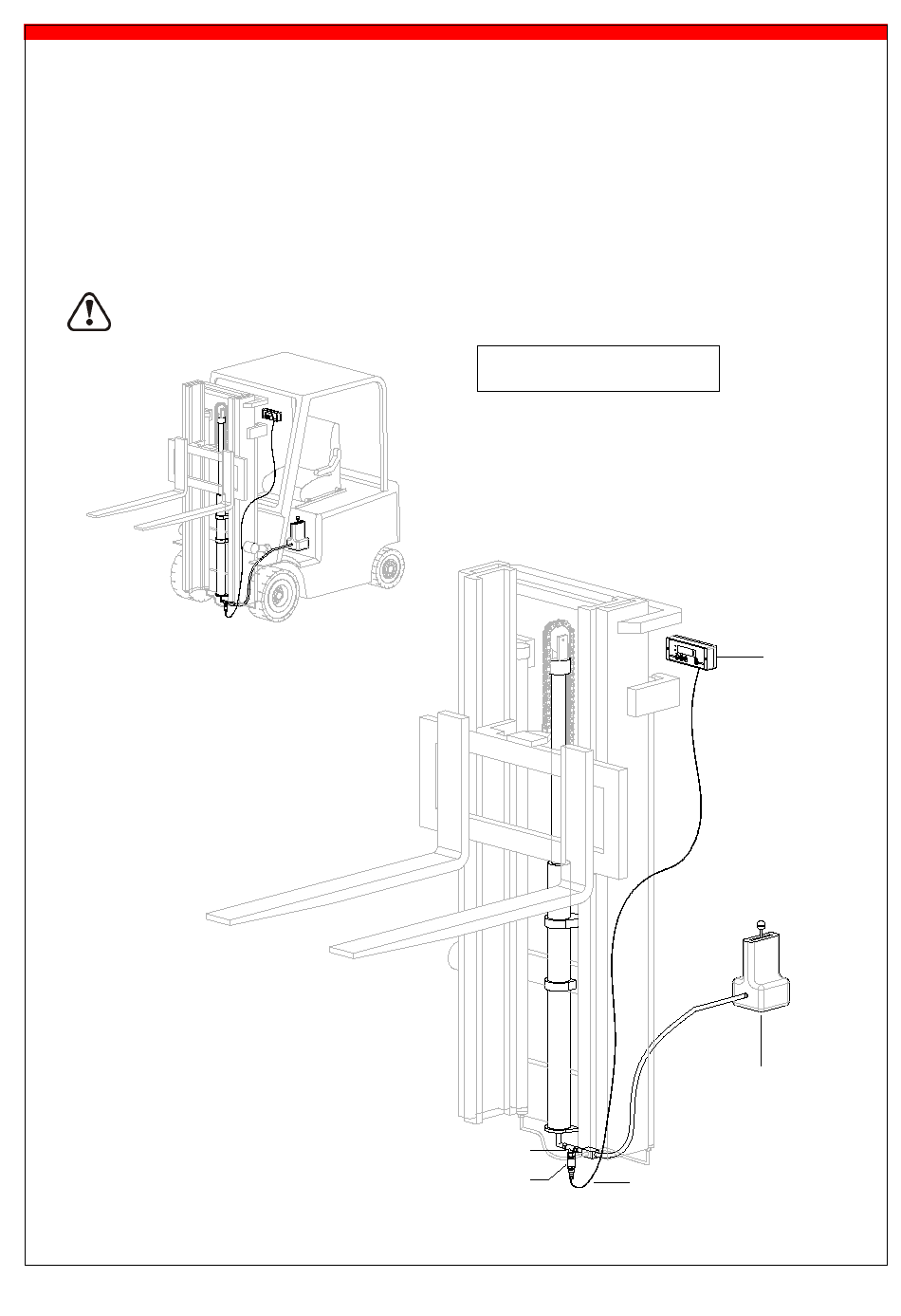

Die untere Zeichnung zeigt die Teile des Systems.
Wir empfehlen die Montage des Senors in der Hydraulikanlage des Gabelstaplers durch einen
a
autorisierten Gabelstaplerhändler ausführen zu lassen.
Type A: 1 Zetrum Zylinder
T-stuk
T-Stück
Sensor
INSTALLATIONS- UND BEDIENUNGSANLEITUNG – RCS
Anzeige
Indicator
Hydraulischer
Hydraulisch
Ventilblock
ventielblok
Sensorkabel
8
