12.1.4 Anschließen auf Benzin-, Diesel- oder Gas-Gabelstapler

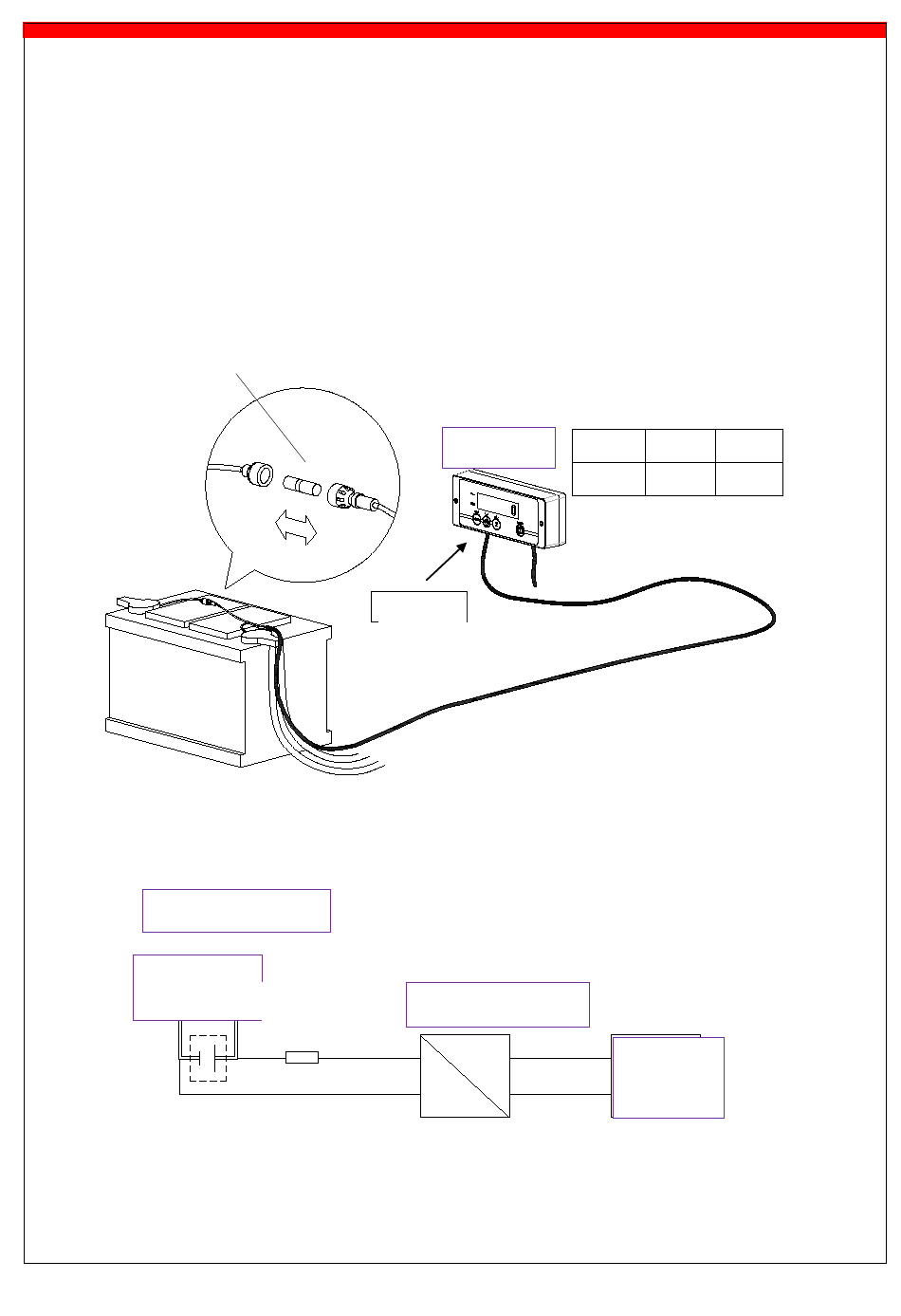

Schließen Sie die Spannung so nahe wie möglich an die Batterie an, vermeiden Sie die Benutzung
vorhandenen Verkabelungen.
Verbindung Sie das rote Kabel (indirekt: mit Stecker) mit der positive Energiequelle (Pluspol der
Batterie) des Gabelstaplers. Schließen Sie das schwarze Kabel (indirekt: mit Stecker) an der
negativen Energiequelle (Minuspol der Batterie) des Gabelstaplers.
Stellen Sie sicher, dass die Kabelanschlüsse ausreichend voneinander getrennt sind.
Schließen Sie die Batterie des Gabelstapler wieder an
+
Spannung der Batterie des
Gabelstaplers
Kraftstoff Stapler
Brandstof truck
Gabelstapler
Heftruck
-
Wandler
Für die richtige Spannung, beachten Sie den Aufkleber auf der Rückseite
des Indikators.
Spannungsstabilisator (innen)
Spannungswandler (innen)
Sicherung Spannungswandler
Zekering
Omvormer
3,15 A
DC
INSTALLATIONS- UND BEDIENUNGSANLEITUNG – RCS
Anzeige
+12 V
Indicator
_
DC
Anzeige
Indicator
EU
US
Brown Red
Blue Black
+ = 12 VDC
+ = 20-100VDC
