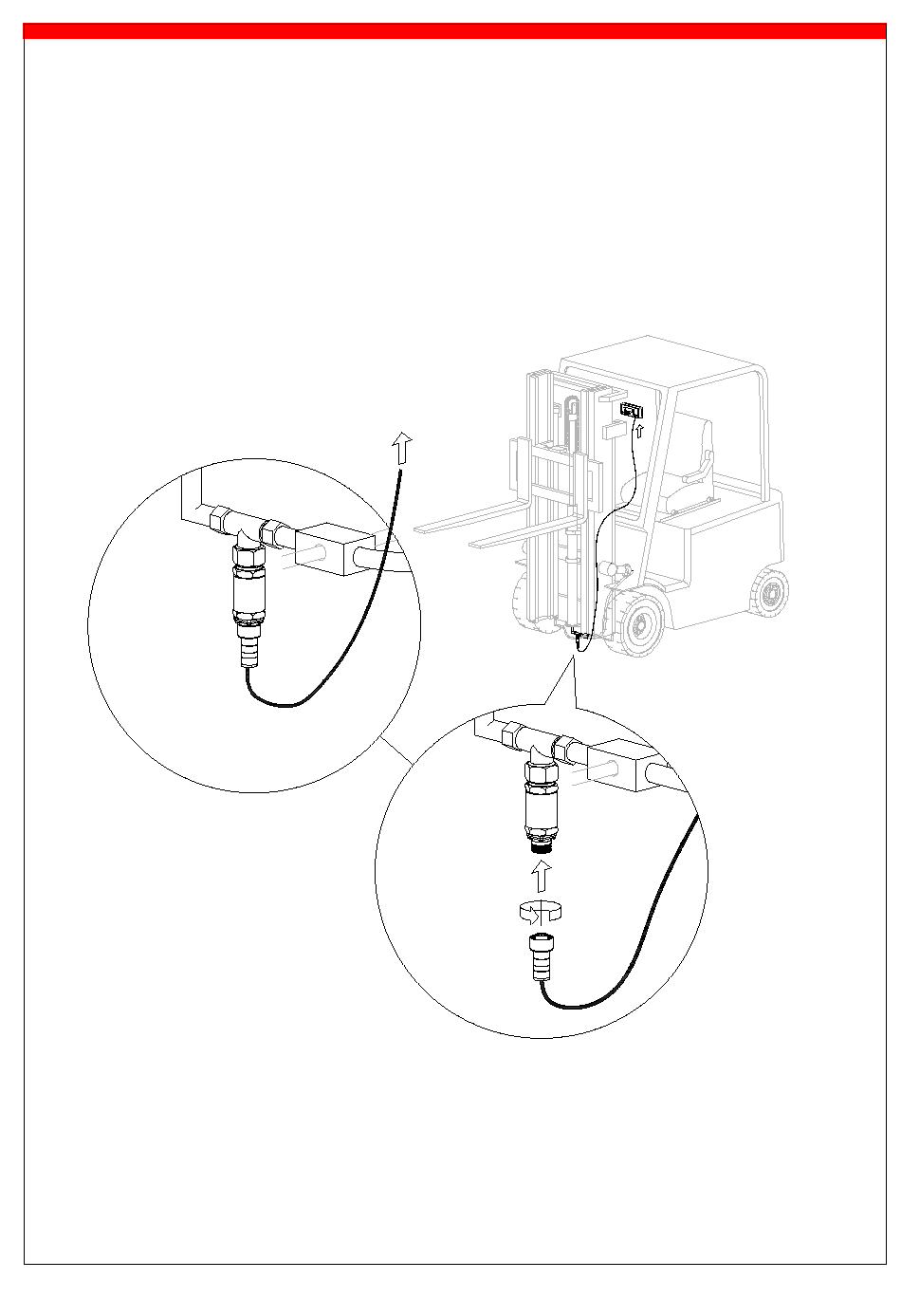

7.5 Das Messsensorkabel montieren
Beim Montieren des Kabels ist es wichtig, dass Sie das Kabel optimal verlegen. Halten Sie das Kabel
so wenig wie möglich im Sichtbereich, damit das Ganze ordentlich aussieht und das Kabel weniger
Risiko auf Beschädigung hat.
Wenn das Kabel durch kleine Öffnungen geführt werden muss, durch die der Stecker von18 mm nicht
hindurch passt, kann es notwendig sein, das Kabel und den Stecker zu demontieren. Das Kabel lösen
Sie am Indikator.
Das System wird inklusive Schutzhülse für das Kabel geliefert. Verwenden Sie diese dort wo:
das Kabel entlang Staplerteilen geführt wird, welche warm werden können;
das Kabel bei beweglichen Teilen montiert wir
3.
3.
2.
1.
