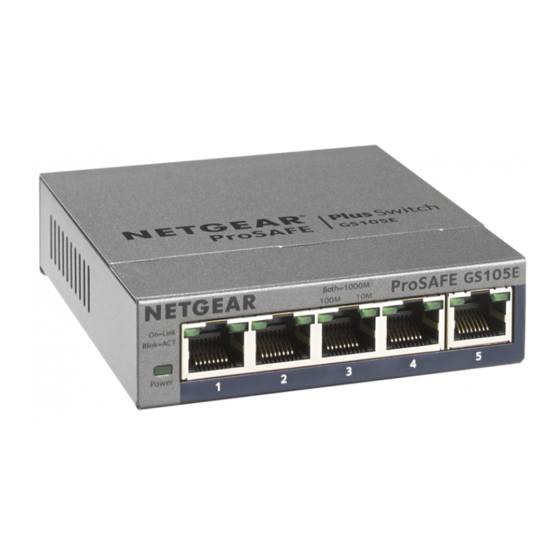

NETGEAR GS105Ev2 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für GS105Ev2:
- Installationsanleitung (2 Seiten) ,
- Benutzerhandbuch (75 Seiten)
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für NETGEAR GS105Ev2
Inhaltszusammenfassung für NETGEAR GS105Ev2
- Seite 1 Benutzerhandbuch Gigabit Ethernet Smart Managed Plus Switches Modelle GS105Ev2 GS105PE GS108Ev3 GS108PEv3 GS116Ev2 GS305E GS308E JGS516PE JGS524Ev2 JGS524PE NETGEAR, Inc. März 2019 350 East Plumeria Drive 202-11828-03 San Jose, CA 95134, USA...
- Seite 2 Verwenden Sie dieses Gerät nicht in Außenbereichen. Wenn Sie Kabel oder Geräte anschließen, die sich in Außenbereichen befinden, beachten Sie die Sicherheits- und Garantieinformationen unter http://kb.netgear.com/000057103. Marken © NETGEAR, Inc., NETGEAR und das NETGEAR Logo sind Marken von NETGEAR, Inc. Jegliche nicht zu NETGEAR gehörende Marken werden nur zu Referenzzwecken verwendet.
-
Seite 3: Inhaltsverzeichnis
Zugriff auf den Switch und Konfiguration mit dem ProSAFE Plus Konfigurationsprogramm.............20 Verwenden des NETGEAR Switch-Erkennungstools, um auf den Switch zuzugreifen................22 Verwenden der mobilen NETGEAR Insight App zum Erkennen des Switches....................23 Ändern des Switch-Passworts............24 Ändern der Sprache................25 Ändern der Sprache der lokalen Browseroberfläche....25 Ändern der Sprache für die lokale Browseroberfläche durch... - Seite 4 Gigabit Ethernet Smart Managed Plus Switches Kapitel 3 Verwenden von VLANs für die Segmentierung des Datenverkehrs VLAN-Übersicht..................30 Erstellen von einfachen portbasierten VLANs........30 Zuweisen von Ports zu mehreren portbasierten VLANs....32 Erstellen von 802.1Q-basierten VLANs in einer Basiskonfiguration................34 Erstellen von 802.1Q-basierten VLANs in einer erweiterten Konfiguration..................36 Hinzufügen von getaggten oder nicht getaggten Ports zu einem 802.1Q-basierten VLAN..............37...
- Seite 5 Beheben eines Subnetz-Konflikts zum Zugriff auf den Switch..79 Empfehlungen zur PoE-Fehlerbehebung........79 Anhang A Werkseitige Voreinstellungen und technische Daten Werkseitige Voreinstellungen............82 Technische Daten................83 Technische Daten von Modell GS105Ev2........83 Technische Daten von Modell GS105PE........83 Technische Daten von Modell GS108Ev3........84 Technische Daten von Modell GS108PEv3........85 Technische Daten von Modell GS116Ev2........86 Technische Daten von Modell GS305E........86...
-
Seite 6: Kapitel 1 Hardware
Hardware Dieses Benutzerhandbuch gilt für die NETGEAR Gigabit Ethernet Managed Plus Switches. Siehe Unterstützte Switch-Modelle auf Seite 7 für eine Liste der Switch-Modelle, die von diesem Handbuch abgedeckt werden. In diesem Kapitel werden die folgenden Themen behandelt: • Unterstützte Switch-Modelle •... -
Seite 7: Unterstützte Switch-Modelle
Im Benutzerhandbuch zu den Gigabit Ethernet Smart Managed Plus Switches werden die in der folgenden Tabelle aufgeführten Switch-Modelle beschrieben. Tabelle 1: Unterstützte Switch-Modelle Modell Name GS105Ev2 5-Port Gigabit Ethernet Smart Managed Plus Switch GS105PE 5-Port Gigabit Ethernet PD-Powered/PoE-Pass-Thru Smart Managed Plus Switch GS108Ev3... -
Seite 8: Status-Leds
LEDs der Modelle GS105Ev2, GS108Ev3, GS116Ev2, GS305E und GS308E In diesem Abschnitt werden die LED-Bezeichnungen der Modelle GS105Ev2, GS108Ev3, GS116Ev2, GS305E und GS308E beschrieben. Tabelle 2: LEDs der Modelle GS105Ev2, GS108Ev3, GS116Ev2, GS305E und GS308E auf der Vorderseite LEDs Beschreibung Power-LED Leuchtet grün... -
Seite 9: Leds Des Modells Gs108Pev3
Gigabit Ethernet Smart Managed Plus Switches Tabelle 3: LEDs von Modell GS105PE an der Vorderseite Beschreibung Power-LED Leuchtet grün: Der Switch ist eingeschaltet, funktioniert normal und PoE-Pass-Through ist aktiviert. Blinkt grün: PoE-Pass-Through ist deaktiviert. Aus. Der Switch wird nicht mit Strom versorgt. Linke LEDs (Verbindung, Leuchtet grün: Es wurde eine gültige 1 GBit/s-Port-Verbindung hergestellt. -
Seite 10: Leds Von Modell Jgs524Ev2
Gigabit Ethernet Smart Managed Plus Switches Tabelle 4: LEDs von Modell GS108PEv3 an der Vorderseite (Fortsetzung) Beschreibung Port-Verbindung, Leuchtet grün: Es wurde eine gültige 1 GBit/s-Port-Verbindung hergestellt. -Geschwindigkeit und Blinkt grün: Der Port sendet oder empfängt Pakete mit 1 GBit/s. -Aktivität für alle Ports Leuchtet gelb: Es wurde eine gültige 10 MBit/s oder 100 MBit/s-Port-Verbindung hergestellt. -
Seite 11: Sicherheitshinweise Und Warnungen
Jedes Gerät, das sich im Freien befindet und mit diesem Produkt verbunden ist, muss ordnungsgemäß geerdet und mit Überspannungsschutz geschützt sein. Das Nichtbefolgen dieser Richtlinien kann Schäden an Ihrem NETGEAR Produkt verursachen, die nicht von der von NETGEAR gewährten Garantie abgedeckt sind (sofern geltendes Recht dies gestattet). Hardware... - Seite 12 Gigabit Ethernet Smart Managed Plus Switches • Wartungskennzeichnungen beachten und befolgen: Warten Sie Produkte nicht anders als gemäß den Erläuterungen in der Systemdokumentation. Manche Geräte dürfen auf keinen Fall geöffnet werden. Wenn Ihr Gerät Abdeckungen aufweist, die mit einem dreieckigen Blitzsymbol gekennzeichnet sind, setzen Sie sich dem Risiko eines Stromschlags aus, wenn Sie diese öffnen oder entfernen.
- Seite 13 • Verwenden Sie nur mitgelieferte Netzteile bzw. zugelassene Netzkabel (je nach Gerät): Wenn für Ihr Gerät ein Netzteil verwendet wird: Wenn Sie kein Netzteil erhalten haben, wenden Sie sich an Ihren NETGEAR Händler vor Ort. Das Netzteil muss für das Produkt und die auf dem Typenschild angegebene Nennspannung und Nennstromstärke ausgelegt sein.
- Seite 14 Gigabit Ethernet Smart Managed Plus Switches • Verwenden Sie zum Schutz Ihres Systems vor plötzlichen, vorübergehenden Anstiegen und Abfällen in der Stromversorgung einen Überspannungsschutz, einen Leitungskonditionierer oder eine unterbrechungsfreie Stromversorgung (USV). • Verlegen Sie die Gerätekabel, Netzteilkabel bzw. Netzkabel sorgfältig. Verlegen Sie die Kabel so, dass Sie nicht darauf treten oder darüber stolpern können.
-
Seite 15: Kapitel 2 Erste Schritte
• Zugriff auf den Switch mit einem Webbrowser • Zugriff auf den Switch mit dem ProSAFE Plus Konfigurationsprogramm • Verwenden des NETGEAR Switch-Erkennungstools, um auf den Switch zuzugreifen • Verwenden der mobilen NETGEAR Insight App zum Erkennen des Switches • Ändern des Switch-Passworts • Ändern der Sprache... -
Seite 16: Konfigurieren Des Switches
• Zugriff auf den Switch mit dem ProSAFE Plus Konfigurationsprogramm auf Seite 19 • Verwenden des NETGEAR Switch-Erkennungstools, um auf den Switch zuzugreifen auf Seite 22 • Verwenden der mobilen NETGEAR Insight App zum Erkennen des Switches auf Seite Zugriff auf den Switch mit einem Webbrowser In dieser Anleitung wird die lokale Browserverwaltungsoberfläche beschrieben, die als... -
Seite 17: Zugriff Auf Einen Switch, Der Mit Einem Netzwerk Verbunden Ist
Seite 22). • Wenn Sie ein iOS- oder Android-Smartphone verwenden, verwenden Sie die mobile NETGEAR Insight App, um die IP-Adresse zu ermitteln (siehe Verwenden der mobilen NETGEAR Insight App zum Erkennen des Switches auf Seite 23). • Greifen Sie auf den DHCP-Server zu. -
Seite 18: Zugriff Auf Einen Switch, Der Nicht Mit Dem Netzwerk Verbunden Ist
Subnetzmaske 255.255.255.0. Hinweis: Wenn Sie nicht sicher sind, wie Sie vorgehen sollen, besuchen Sie die Support-Website unter netgear.com/support, und suchen Sie dort nach Static IP address on computer (Statische IP-Adresse auf dem Computer). 2. Schließen Sie den Switch an eine Steckdose an, und schließen Sie dann Ihren Computer über ein Netzwerkkabel an den Switch an. -
Seite 19: Zugriff Auf Den Switch Mit Dem Prosafe Plus Konfigurationsprogramm
Das ProSAFE Plus Konfigurationsprogramm kann auf Windows-basierten Computern ausgeführt werden. Sie können das aktuelle Konfigurationsprogramm installieren, um weitere Optionen auszuwählen, mithilfe derer Sie den Switch verwalten und an das Netzwerk anpassen können. Besuchen Sie netgear.com/support/product/PCU, um das neueste Programm herunterzuladen. Installieren des ProSAFE Plus Konfigurationsprogramms Hinweis: Für das ProSAFE Plus Konfigurationsprogramm sind WinPcap und Adobe... -
Seite 20: Zugriff Auf Den Switch Und Konfiguration Mit Dem Prosafe Plus Konfigurationsprogramm
Gigabit Ethernet Smart Managed Plus Switches Hinweis: Wir empfehlen, dass Sie Ihren Computer nach der Installation des ProSAFE Plus-Konfigurationsprogramms neu starten. Zugriff auf den Switch und Konfiguration mit dem ProSAFE Plus Konfigurationsprogramm Für einfachsten Zugang empfehlen wir, dass Sie den Switch über einen Router oder einen DHCP-Server, der IP-Adressen zuweist, mit einem Netzwerk verkabeln, den Switch einschalten und dann einen Computer verwenden, der mit demselben Netzwerk wie der Switch verbunden ist. - Seite 21 Eine Beschreibung der Funktionen des ProSAFE Plus Konfigurationsprogramms finden Sie im Benutzerhandbuch für das ProSAFE Plus Konfigurationsprogramm. Auf das Benutzerhandbuch können Sie im Konfigurationsprogramm über einen Link in der Registerkarte Help (Hilfe) zugreifen. Alternativ können Sie das Benutzerhandbuch auch hier herunterladen: netgear.com/support/download/. Erste Schritte Benutzerhandbuch...
-
Seite 22: Verwenden Des Netgear Switch-Erkennungstools, Um Auf Den Switch Zuzugreifen
Computer verwenden, der mit demselben Netzwerk wie der Switch verbunden ist. Je nach Modell können Sie den Switch mit dem NETGEAR Erkennungstool in Ihrem Netzwerk erkennen und auf die lokale Browseroberfläche des Switches mit einem Mac oder einem Windows-PC (64 Bit) zugreifen. -
Seite 23: Verwenden Der Mobilen Netgear Insight App Zum Erkennen Des Switches
Wenn der Switch mit einem WLAN-Router oder Access Point verbunden ist, können Sie ihn mit der mobilen NETGEAR Insight App in Ihrem Netzwerk finden. So verwenden Sie die mobile NETGEAR Insight App, um den Switch in Ihrem Netzwerk zu erkennen: 1. -
Seite 24: Ändern Des Switch-Passworts
Gigabit Ethernet Smart Managed Plus Switches Nachdem Sie sich bei Ihrem Konto angemeldet haben, wird die IP-Adresse des Switches in der Geräteliste angezeigt. 5. Notieren Sie sich die IP-Adresse. Ändern des Switch-Passworts Das Standardpasswort für den Zugriff auf den Switch lautet password. Es wird empfohlen, dieses Passwort durch ein sicheres Passwort zu ersetzen. -
Seite 25: Ändern Der Sprache
Gigabit Ethernet Smart Managed Plus Switches Ändern der Sprache Bei den meisten Switches können Sie die Sprache für die lokale Browseroberfläche auswählen, indem Sie in der lokalen Browseroberfläche aus dem Sprachmenü oben rechts auf der Seite eine andere Sprache anwählen. Bei den Modellen GS108Ev3, GS108PEv3, GS305E und GS308E müssen Sie jedoch eine Firmware-Version in der gewünschten Sprache herunterladen und installieren. -
Seite 26: Ändern Der Sprache Für Die Lokale Browseroberfläche Durch Installation Einer Anderen Firmware-Version
Firmware-Version in der gewünschten Sprache herunterladen und installieren. So ändern Sie die Sprache für die lokale Browseroberfläche für die GS108Ev3, GS108PEv3, GS305E und GS308E: 1. Besuchen Sie netgear.com/support/download/. 2. Beginnen Sie im Feld Enter a Product Name/Model Number (Produktname/Modellnummer eingeben) mit der Eingabe der Modellnummer, und wählen Sie im Menü, das nun angezeigt wird, die Modellnummer aus. -
Seite 27: Produkt Registrieren
Browseroberfläche verwendet die Sprache der installierten Firmware. Der Upgradevorgang dauert in der Regel ungefähr drei Minuten. Produkt registrieren Wir empfehlen Ihnen, Ihr Produkt mit der mobilen NETGEAR Insight App zu registrieren (siehe Verwenden der mobilen NETGEAR Insight App zum Erkennen des Switches auf Seite 23). - Seite 28 Gigabit Ethernet Smart Managed Plus Switches Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet. Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie Help > Registration (Hilfe > Registrierung). Die Seite zur Produktregistrierung wird angezeigt. 6. Klicken Sie auf die Schaltfläche Register (Registrieren). 7.
-
Seite 29: Kapitel 3 Verwenden Von Vlans Für Die Segmentierung Des Datenverkehrs
Verwenden von VLANs für die Segmentierung des Datenverkehrs In diesem Kapitel werden die folgenden Themen behandelt: • VLAN-Übersicht • Erstellen von einfachen portbasierten VLANs • Zuweisen von Ports zu mehreren portbasierten VLANs • Erstellen von 802.1Q-basierten VLANs in einer Basiskonfiguration •... -
Seite 30: Vlan-Übersicht
Gigabit Ethernet Smart Managed Plus Switches VLAN-Übersicht Virtuelle LANs (VLANs) bestehen aus vernetzten Geräten, die logisch in separate Netzwerke gruppiert sind. Sie können Ports auf einem Switch gruppieren, um ein virtuelles Netzwerk zu erstellen, das sich aus den an die Ports angeschlossenen Geräten zusammensetzt. - Seite 31 Gigabit Ethernet Smart Managed Plus Switches Wenn Sie die IP-Adresse des Switchs nicht wissen, siehe Zugriff auf den Switch mit einem Webbrowser auf Seite 16. Die Anmeldeseite öffnet sich. 4. Geben Sie das Switch-Passwort ein. Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet.
-
Seite 32: Zuweisen Von Ports Zu Mehreren Portbasierten Vlans
Gigabit Ethernet Smart Managed Plus Switches oder zu Servern teilen, geben Sie im Feld VLAN ID (VLAN-ID) für den Port, den Sie für den Uplink verwenden möchten, all (alle) ein. Hinweis: Wenn Ports Mitglieder der gleichen LAG (Link Aggregation Group) sind, müssen Sie sie demselben VLAN zuweisen. - Seite 33 Gigabit Ethernet Smart Managed Plus Switches 6. Wenn Sie zum ersten Mal auf diese Seite zugreifen oder die VLAN-Zuweisungsmethode ändern, wählen Sie die Option Enable (Aktivieren), und fahren Sie mit Schritt 7 fort. Andernfalls wechseln Sie zu Schritt 9. Ein Pop-up-Fenster wird geöffnet, in dem Sie informiert werden, dass die aktuellen VLAN-Einstellungen verloren gehen.
-
Seite 34: Erstellen Von 802.1Q-Basierten Vlans In Einer Basiskonfiguration
Gigabit Ethernet Smart Managed Plus Switches Hinweis: Wenn Ports Mitglieder der gleichen LAG (Link Aggregation Group) sind, müssen Sie sie demselben VLAN zuweisen. c. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. In der Tabelle VLAN Membership (VLAN-Mitgliedschaft) werden die Ports als Mitglieder des VLAN angezeigt. - Seite 35 Gigabit Ethernet Smart Managed Plus Switches Die Seite Basic 802.1Q VLAN Status (Grundlegender 802.1Q-VLAN-Status) wird angezeigt. 6. Wenn Sie zum ersten Mal auf die Seite Basic 802.1Q VLAN Status (Grundlegender 802.1Q-VLAN-Status) zugreifen oder die VLAN-Zuweisungsmethode ändern, wählen Sie die Option Enable (Aktivieren), und fahren Sie mit Schritt 7 fort. Andernfalls wechseln Sie zu Schritt 9.
-
Seite 36: Erstellen Von 802.1Q-Basierten Vlans In Einer Erweiterten Konfiguration
Gigabit Ethernet Smart Managed Plus Switches Erstellen von 802.1Q-basierten VLANs in einer erweiterten Konfiguration In einer erweiterten 802.1Q-basierten VLAN-Konfiguration können Sie Ports auf dem Switch einem VLAN mit einer ID im Bereich 1 bis 4093 zuweisen sowie einem VLAN getaggte oder nicht getaggte Ports hinzufügen. Außerdem können Sie Port-VLAN-IDs (PVIDs) verwenden. -
Seite 37: Hinzufügen Von Getaggten Oder Nicht Getaggten Ports Zu Einem 802.1Q-Basierten Vlan
Gigabit Ethernet Smart Managed Plus Switches 8. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Die Tabelle VLAN Identifier Setting (VLAN-Kennungseinstellung) wird angezeigt. Die vorherige Abbildung ist ein Beispiel. Ihr Switch stellt möglicherweise eine höhere oder niedrigere Anzahl von Ports bereit, die alle standardmäßig Mitglieder von VLAN 1 sind. - Seite 38 Gigabit Ethernet Smart Managed Plus Switches Während Sie einem VLAN Ports hinzufügen, können Sie angeben, ob die Ports getaggt oder nicht getaggt sein sollen. Beim Port-Tagging können Sie einen Port mit einem bestimmten VLAN verknüpfen sowie das VLAN-ID-Tag zu Datenpaketen hinzuzufügen, die über den Port gesendet werden.
-
Seite 39: Angeben Einer Port-Pvid Für Ein 802.1Q-Basiertes Vlan
Gigabit Ethernet Smart Managed Plus Switches 7. Wählen Sie aus dem Menü VLAN ID (VLAN-ID) das VLAN aus. 8. Wählen Sie wie folgt die Ports aus, die Sie dem VLAN hinzufügen möchten: a. (Optional) Wählen Sie im Menü Group Operation (Gruppenvorgang) die Option Untag All (Alle Markierungen entfernen), Tag all (Alle markieren) oder Remove all (Alle entfernen) aus. - Seite 40 Gigabit Ethernet Smart Managed Plus Switches So weisen Sie eine PVID einem Port oder mehreren Ports zu: 1. Verbinden Sie den Computer mit demselben Netzwerk wie der Switch. Sie können eine WLAN- oder kabelgebundene Netzwerkverbindung verwenden oder das Gerät direkt an einen Switch anschließen, der außerhalb des Netzwerks über ein Netzwerkkabel angeschlossen ist.
- Seite 41 Gigabit Ethernet Smart Managed Plus Switches Ihre Einstellungen werden gespeichert. Verwenden von VLANs für die Benutzerhandbuch Segmentierung des Datenverkehrs...
-
Seite 42: Kapitel 4 Optimieren Der Leistung Mit Quality Of Service
Optimieren der Leistung mit Quality of Service In diesem Kapitel werden die folgenden Themen behandelt: • Aktivieren des 802.1p-/DSCP-basierten QoS • Konfigurieren des portbasierten QoS • Einrichten der Ratenbegrenzung • Einrichten von Broadcast-Filterung... -
Seite 43: Aktivieren Des 802.1P-/Dscp-Basierten Qos
Gigabit Ethernet Smart Managed Plus Switches Aktivieren des 802.1p-/DSCP-basierten QoS Hinweis: Der 802.1p-basierte QoS ist auf allen Modellen verfügbar. Der DSCP-basierte QoS ist nur auf den Modellen GS105Ev2, GS105PEv2, GS108Ev3, GS108PEv3, GS305E und GS308E verfügbar. Die 802.1p/DSCP-basierte Priorität verwendet ein Feld im Header des Datenpakets, das die Klasse der Daten im Paket (z. -
Seite 44: Konfigurieren Des Portbasierten Qos
Gigabit Ethernet Smart Managed Plus Switches 7. Klicken Sie auf die Schaltfläche OK. Das Popup-Fenster wird geschlossen. 8. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Konfigurieren des portbasierten QoS Sie können allen über einen bestimmten Port übertragenen Daten eine Priorität zuweisen. Daten mit einer höheren Priorität werden schneller übertragen. -
Seite 45: Einrichten Der Ratenbegrenzung
Gigabit Ethernet Smart Managed Plus Switches 7. Klicken Sie auf die Schaltfläche OK. Das Popup-Fenster wird geschlossen. 8. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert, und die Tabelle Port Priority (Portpriorität) wird angezeigt. Die vorherige Abbildung ist ein Beispiel. Ihr Switch stellt möglicherweise eine höhere oder niedrigere Anzahl von Ports bereit. - Seite 46 Gigabit Ethernet Smart Managed Plus Switches Die Ratenbegrenzung kann für einen Port zusätzlich zu anderen QoS-Einstellungen festgelegt werden. Wenn die Ratenbegrenzung für den Port festgelegt ist, beschränkt der Switch die Annahme oder die Übertragung von Daten gemäß den konfigurierten Werten. So richten Sie die Ratenbegrenzung ein: 1.
-
Seite 47: Einrichten Von Broadcast-Filterung
Gigabit Ethernet Smart Managed Plus Switches c. Im Menü Egress Rate (Ausgangsrate) wählen Sie die maximale Rate. Sie können eine Rate zwischen 512 KBit/s und 512 MBit/s festlegen. Standardmäßig ist kein Limit festgelegt. d. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. - Seite 48 Gigabit Ethernet Smart Managed Plus Switches 6. Wenn Sie die Broadcast-Filterung zum ersten Mal konfigurieren, wählen Sie die Optionsschaltfläche Enable (Aktivieren), und fahren Sie mit dem nächsten Schritt fort. Andernfalls wechseln Sie zu Schritt 8. 7. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert, und die Tabelle Storm Control Rate wird angezeigt.
-
Seite 49: Kapitel 5 Verwalten Von Netzwerkeinstellungen
Verwalten von Netzwerkeinstellungen In diesem Kapitel werden die folgenden Themen behandelt: • Konfigurieren der IP-Adresseinstellungen für den Switch • Verwalten des Multicastverkehrs mit IGMP-Snooping • Einrichten von Link-Aggregation-Gruppen... -
Seite 50: Konfigurieren Der Ip-Adresseinstellungen Für Den Switch
Gigabit Ethernet Smart Managed Plus Switches Konfigurieren der IP-Adresseinstellungen für den Switch Standardmäßig funktioniert die IP-Adresse des Switchs wie folgt. • Wenn Sie den Switch mit einem Netzwerk mit einem DHCP-Server verkabeln, bevor Sie den Switch einschalten, weist der DHCP-Server dem Switch eine IP-Adresse zu, wenn der Switch eingeschaltet wird. -
Seite 51: Verwendung Des Prosafe Plus Konfigurationsprogramms Zum Festlegen Der Ip-Adresse Des Switchs
Das ProSAFE Plus Konfigurationsprogramm kann auf Windows-basierten Computern ausgeführt werden. Sie können das Konfigurationsprogramm installieren, um weitere Optionen auszuwählen, mithilfe derer Sie den Switch verwalten und an das Netzwerk anpassen können. Besuchen Sie netgear.com/support/product/PCU, um das Programm herunterzuladen. So konfigurieren Sie die IP-Adresseinstellungen für den Switch: 1. - Seite 52 Gigabit Ethernet Smart Managed Plus Switches Wenn Sie den Switch nicht sehen, klicken Sie auf die Schaltfläche REFRESH (AKTUALISIEREN ). 4. Klicken Sie auf die Schaltfläche IP SETTING (IP-EINSTELLUNGEN). Hinweis: Um zu dieser Seite zu navigieren, wählen Sie Network (Netzwerk), wählen Sie den Switch, und klicken Sie auf die Schaltfläche IP SETTING (IP-EINSTELLUNGEN).
-
Seite 53: Verwalten Des Multicastverkehrs Mit Igmp-Snooping
Gigabit Ethernet Smart Managed Plus Switches Verwalten des Multicastverkehrs mit IGMP-Snooping IGMP-Snooping (Internet Group Management Protocol) ermöglicht einem Switch die intelligente Weiterleitung des Multicast-Verkehrs auf den Switch. Multicast-IP-Verkehr ist Verkehr, der für eine Hostgruppe bestimmt ist. Hostgruppen sind gekennzeichnet durch Klasse-D-IP-Adressen im Bereich von 224.0.0.0 bis 239.255.255.255. Auf der Grundlage von IGMP-Abfrage- und Berichtsnachrichten leitet der Switch den Datenverkehr nur an die Ports weiter, die Multicast-Verkehr anfordern. - Seite 54 Gigabit Ethernet Smart Managed Plus Switches 5. Wählen Sie System > Multicast. 6. Stellen Sie sicher, dass die Optionsschaltfläche Enable (Aktivieren) für den IGMP-Snooping-Status aktiviert ist. Standardmäßig ist die Optionsschaltfläche Enable (Aktivieren) gewählt. 7. Geben Sie im Feld VLAN ID Enabled for IGMP Snooping (Für IGMP Snooping aktivierte VLAN-ID) eine VLAN-ID zwischen 1 und 4094 in das Feld ein.
-
Seite 55: Festlegen Eines Vlan Für Igmp-Snooping
Gigabit Ethernet Smart Managed Plus Switches 11. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Festlegen eines VLAN für IGMP-Snooping Ein VLAN für IGMP-Snooping können Sie nur angeben, wenn portbasierte oder 802.1Q-basierte VLANs aktiviert wurden (siehe Verwenden von VLANs für die Segmentierung des Datenverkehrs auf Seite 29). -
Seite 56: Einrichten Von Link-Aggregation-Gruppen
Gigabit Ethernet Smart Managed Plus Switches Wenn Sie IGMP-Snooping aktivieren, findet das Snooping standardmäßig in VLAN 1 statt. Sie können Snooping jedoch für jedes beliebige VLAN aktivieren: • Für portbasierte VLANs können Sie als VLAN-ID eine Zahl zwischen 1 und der vom Switch unterstützten maximalen Anzahl von Ports eingeben. - Seite 57 Gigabit Ethernet Smart Managed Plus Switches 4. Geben Sie das Switch-Passwort ein. Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet. Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie System > LAG > LAG Membership (System > LAG> LAG-Mitgliedschaft). Die vorherige Abbildung ist ein Beispiel.
-
Seite 58: Kapitel 6 Verwalten Und Überwachen Von Switches
Verwalten und Überwachen von Switches In diesem Kapitel werden die folgenden Themen behandelt: • Verwalten der Flow Control • Portgeschwindigkeit und Portstatus verwalten • Aktivieren der Schleifenerkennung • Verwalten von Energiesparoptionen • Herunterladen und Aktualisieren der Firmware • Neustarten des Switchs •... -
Seite 59: Verwalten Der Flow Control
Gigabit Ethernet Smart Managed Plus Switches Verwalten der Flow Control Bei der Flow Control wird ein Port vorübergehend angehalten, wenn er „überbucht“ ist, sodass während einer Überlastungsbedingung der gesamte Datenverkehr kurzzeitig verworfen wird. Sie können die IEEE 802.3x Flow Control aktivieren oder deaktivieren. Standardmäßig ist die Flow Control deaktiviert. -
Seite 60: Portgeschwindigkeit Und Portstatus Verwalten
Gigabit Ethernet Smart Managed Plus Switches 7. Im Menü Flow Control wählen Sie die Option Enable (Aktivieren) oder Disable (Deaktivieren). 8. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Portgeschwindigkeit und Portstatus verwalten Standardmäßig wird die Portgeschwindigkeit an allen Ports automatisch eingestellt, nachdem der Switch die Geschwindigkeit mittels automatischer Aushandlung mit dem Verbindungspartner bestimmt hat. - Seite 61 Gigabit Ethernet Smart Managed Plus Switches 5. Wählen Sie System > Management > Port Status (System > Management > Port-Status). Die vorherige Abbildung ist ein Beispiel. Ihr Switch stellt möglicherweise eine höhere oder niedrigere Anzahl von Ports bereit. 6. Wählen Sie einen oder mehrere Ports aus. 7.
-
Seite 62: Aktivieren Der Schleifenerkennung
6. Klicken Sie auf die Optionsschaltfläche Enable (Aktivieren). 7. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Verwalten von Energiesparoptionen Hinweis: Die Energiesparoptionen sind auf den Modellen GS105Ev2, GS105PE, GS116Ev2, JGS516PE, JGS524Ev2 und JGS524PE verfügbar. Verwalten und Überwachen von Benutzerhandbuch... - Seite 63 Gigabit Ethernet Smart Managed Plus Switches Je nach Energiesparoptionen Ihres Switch-Modells können Sie die Funktionen IEEE 802.3az Energy Efficient Ethernet (EEE), Energieeinsparung durch die Kabellänge, Link-Down-Energieeinsparung oder eine Kombination dieser Funktionen verwalten: • Short Cable Power Saving (Energieersparnis durch kurze Kabel): Erkennt dynamisch die für die erkannte Kabellänge erforderliche Stromleistung und passt sie entsprechend an.
-
Seite 64: Herunterladen Und Aktualisieren Der Firmware
ProSAFE Plus Konfigurationsprogramm starten. So laden Sie die Firmware über die lokale Browseroberfläche herunter und aktualisieren sie: 1. Besuchen Sie netgear.com/support/download/. 2. Beginnen Sie im Feld Enter a Product Name/Model Number (Produktname/Modellnummer eingeben) mit der Eingabe der Modellnummer, und wählen Sie im Menü, das nun angezeigt wird, die Modellnummer aus. - Seite 65 Gigabit Ethernet Smart Managed Plus Switches 7. Starten Sie einen Webbrowser. 8. Geben Sie in das Adressenfeld Ihres Webbrowsers die IP-Adresse des Switchs ein. Wenn Sie die IP-Adresse des Switchs nicht wissen, siehe Zugriff auf den Switch mit einem Webbrowser auf Seite 16. Die Anmeldeseite öffnet sich.
-
Seite 66: Neustarten Des Switchs
Konfigurationsprogramm zur Durchführung der Firmware-Aktualisierung zu verwenden. Weitere Informationen finden Sie im Benutzerhandbuch für das ProSAFE Plus Konfigurationsprogramm, das Sie unter netgear.com/support/download/ herunterladen können. b. Vervollständigen Sie das Feld Image File Name (Name der Image-Datei). c. Stellen Sie sicher, dass der TFTP-Server die TFTP-Server-Anwendung startet. -
Seite 67: Speichern Der Switch-Konfiguration
Gigabit Ethernet Smart Managed Plus Switches Die Anmeldeseite öffnet sich. 4. Geben Sie das Switch-Passwort ein. Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet. Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie System > Maintenance > Device Reboot (System > Wartung > Gerät neu starten). -
Seite 68: Wiederherstellen Einer Gespeicherten Switch-Konfiguration
Gigabit Ethernet Smart Managed Plus Switches 5. Wählen Sie System > Maintenance > Save Configuration (System > Wartung > Konfiguration speichern). Die Seite Save Configuration (Konfiguration speichern) wird angezeigt. 6. Klicken Sie auf die Schaltfläche Save (Speichern). Ein Popup-Fenster wird eingeblendet. Abhängig von den Einstellungen Ihres Browsers können Sie einen Speicherort für die Switch-Konfigurationsdatei (eine .cfg-Datei) wählen. -
Seite 69: Wiederherstellen Der Werkseinstellungen
Gigabit Ethernet Smart Managed Plus Switches 7. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Die gespeicherte Konfiguration wird auf dem Switch wiederhergestellt. Wiederherstellen der Werkseinstellungen Sie können den Switch auf die Werkseinstellungen zurücksetzen. VORSICHT: Dieser Vorgang löscht alle Einstellungen, die Sie für den Switch festgelegt haben. -
Seite 70: Verwalten Der Zugangskontrolle
Gigabit Ethernet Smart Managed Plus Switches Verwalten der Zugangskontrolle Mit der Zugangskontrolle können Sie bestimmen, welche Geräte für Verwaltungszwecke über einen Webbrowser Zugriff auf den Switch haben. Standardmäßig ist die Zugangskontrolle deaktiviert. Durch Hinzufügen eines oder mehrerer Geräte zur Zugangskontrolltabelle wird die Zugangskontrolle aktiviert, und nur Geräte, die in der Tabelle aufgeführt sind, können über einen Webbrowser auf den Switch zugreifen. -
Seite 71: Entfernen Von Geräten Aus Der Zugangskontrolltabelle
Gigabit Ethernet Smart Managed Plus Switches Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie System > Maintenance > Access Control (System > Wartung > Zugangskontrolle). 6. Für ein Gerät bzw. eine Reihe von Geräten, das bzw. die auf den Switch zugreifen muss, konfigurieren Sie die folgenden Einstellungen: •... -
Seite 72: Aktivieren Von Portspiegelung
Gigabit Ethernet Smart Managed Plus Switches Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet. Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie System > Maintenance > Access Control (System > Wartung > Zugangskontrolle). 6. Wählen Sie ein Gerät oder mehrere Geräte aus. Um alle Geräte in der Tabelle auszuwählen, aktivieren Sie das Kontrollkästchen in der Tabellenüberschrift. - Seite 73 Gigabit Ethernet Smart Managed Plus Switches 4. Geben Sie das Switch-Passwort ein. Das Standardpasswort lautet password. Groß-/Kleinschreibung wird beim Passwort beachtet. Die Seite Switch Information (Switch-Informationen) wird angezeigt. 5. Wählen Sie System > Monitoring > Mirroring (System > Überwachung > Spiegelung) aus.
-
Seite 74: Anzeigen Von Switch-Informationen Oder Ändern Des Switch-Gerätenamens
Gigabit Ethernet Smart Managed Plus Switches Anzeigen von Switch-Informationen oder Ändern des Switch-Gerätenamens Sie können den Switch-Produktnamen (Modell), Seriennummer, MAC-Adresse, Firmware-Version, DHCP-Modus und andere Netzwerkinformationen anzeigen. Sie können auch den Switch-Gerätenamen ändern. So zeigen Sie Informationen über den Switch an oder ändern den Switch-Gerätenamen: 1. -
Seite 75: Anzeigen Oder Löschen Der Portstatistiken
Gigabit Ethernet Smart Managed Plus Switches 5. So ändern Sie den Switch-Gerätenamen: a. Geben Sie im Feld Switch Name (Switch-Name) einen Namen mit bis zu 20 Zeichen ein. b. Klicken Sie auf die Schaltfläche Apply (Übernehmen). Ihre Einstellungen werden gespeichert. Anzeigen oder Löschen der Portstatistiken Für jeden Switch-Port können Sie empfangene Byte, gesendete Byte und CRC-Fehlerpakete (Cyclic Redundancy Check) anzeigen. -
Seite 76: Hinweise Zu Switches Mit Poe-Unterstützung
Gigabit Ethernet Smart Managed Plus Switches Die vorherige Abbildung ist ein Beispiel. Ihr Switch stellt möglicherweise eine höhere oder niedrigere Anzahl von Ports bereit. 6. Um die Portstatistiken zu löschen, klicken Sie auf die Schaltfläche Clear Counters (Zähler zurücksetzen). Alle Statistikzähler werden auf 0 gesetzt. Hinweise zu Switches mit PoE-Unterstützung Ein Switch, der Power over Ethernet (PoE) unterstützt, priorisiert die bereitgestellte PoE-Leistung in aufsteigender Portreihenfolge (d. -
Seite 77: Kapitel 7 Diagnose Und Fehlerbehebung
Diagnose und Fehlerbehebung In diesem Kapitel werden die folgenden Themen behandelt: • Überprüfen der Kabelverbindungen • Beheben eines Subnetz-Konflikts zum Zugriff auf den Switch • Empfehlungen zur PoE-Fehlerbehebung... -
Seite 78: Überprüfen Der Kabelverbindungen
Gigabit Ethernet Smart Managed Plus Switches Überprüfen der Kabelverbindungen Mit der Kabeldiagnosefunktion können Sie problemlos die Integrität von Netzwerkkabeln ermitteln. Wenn Probleme vorliegen, kann über diese Funktion die Fehlerquelle ermittelt werden, sodass Sie Verbindungsprobleme viel schneller beheben und Ihren Technikern möglicherweise viel Arbeitsaufwand ersparen können. -
Seite 79: Beheben Eines Subnetz-Konflikts Zum Zugriff Auf Den Switch
Gigabit Ethernet Smart Managed Plus Switches 7. Klicken Sie je nach Modell auf die Schaltfläche Test Selected Port (Ausgewählten Port testen) oder TEST (TESTEN). Der Switch überprüft die Kabelverbindung für die ausgewählten Ports und zeigt die Ergebnisse an. Dieser Vorgang kann einige Minuten dauern. Beheben eines Subnetz-Konflikts zum Zugriff auf den Switch Wenn Sie den Switch einschalten, bevor Sie ihn mit einem Netzwerk mit DHCP-Server... - Seite 80 Gigabit Ethernet Smart Managed Plus Switches leuchtet, ist ein PoE-Fehler aufgetreten und PoE wurde angehalten, weil eine der Bedingungen aus der folgenden Tabelle vorliegt. Tabelle 8: PoE-Fehlerbedingungen und mögliche Lösungen PoE-Fehlerbedingung Mögliche Lösung Ein PoE-bezogener Kurzschluss ist am Port aufgetreten. Das Problem hängt höchstwahrscheinlich mit dem Der PoE-Leistungsbedarf des PD-Geräts hat die maximale Leistung...
-
Seite 81: Anhang A Werkseitige Voreinstellungen Und Technische Daten
Werkseitige Voreinstellungen und technische Daten Dieser Anhang enthält die folgenden Abschnitte: • Werkseitige Voreinstellungen • Technische Daten... -
Seite 82: Werkseitige Voreinstellungen
Gigabit Ethernet Smart Managed Plus Switches Werkseitige Voreinstellungen Sie können den Switch auf die Werkseinstellungen zurücksetzen. Drücken Sie die Taste Factory Defaults (Werkseinstellungen) auf der Switch-Vorderseite mit einer Büroklammer oder einem ähnlichen Gegenstand ein, und halten Sie sie mindestens zwei Sekunden lang gedrückt. -
Seite 83: Technische Daten
Gigabit Ethernet Smart Managed Plus Switches Technische Daten In diesem Abschnitt werden die technischen Daten für jedes Switch-Modell beschrieben. Technische Daten von Modell GS105Ev2 Die folgende Tabelle zeigt die technischen Daten für das Modell GS105Ev2. Tabelle 10: Technische Daten von Modell GS105Ev2 Funktion Beschreibung Netzwerkschnittstelle RJ-45-Anschluss für 10BASE-T, 100BASE-TX oder 1000BASE-T... -
Seite 84: Technische Daten Von Modell Gs108Ev3
Gigabit Ethernet Smart Managed Plus Switches Tabelle 11: Technische Daten von Modell GS105PE (Fortsetzung) Funktion Beschreibung Netzwerkanschlüsse Anschluss für das Netzteil 37 V–57 V Gleichstromeingang, maximal 600 mA bei 42,5 V Stromverbrauch max. 21,95 W Abmessungen: (B x T x H) 158 mm x 100 mm x 27 mm Gewicht 0,47 kg... -
Seite 85: Technische Daten Von Modell Gs108Pev3
Gigabit Ethernet Smart Managed Plus Switches Tabelle 12: Technische Daten von Modell GS108Ev3 (Fortsetzung) Funktion Beschreibung Elektromagnetische CE Klasse B, FCC Klasse B, VCCI Klasse B, RCM Klasse B, EAC, KCC, CCC Verträglichkeit Behördliche CE-Zeichen, CB, CCC, EAC Sicherheitszulassungen Technische Daten von Modell GS108PEv3 Die folgende Tabelle zeigt die technischen Daten für das Modell GS108PEv3. -
Seite 86: Technische Daten Von Modell Gs116Ev2
Gigabit Ethernet Smart Managed Plus Switches Technische Daten von Modell GS116Ev2 Die folgende Tabelle zeigt die technischen Daten für das Modell GS116Ev2. Tabelle 14: Technische Daten von Modell GS116Ev2 Funktion Beschreibung Netzwerkschnittstelle RJ-45-Anschluss für 10BASE-T, 100BASE-TX oder 1000BASE-T Netzwerkkabel Netzwerkkabel der Kategorie 5e (Cat 5e) oder höher Netzwerkanschlüsse Anschluss für das Netzteil 12 V, 1,0 A Gleichstromeingang... -
Seite 87: Technische Daten Von Modell Gs308E
Gigabit Ethernet Smart Managed Plus Switches Tabelle 15: Technische Daten von Modell GS305E (Fortsetzung) Funktion Beschreibung Elektromagnetische KC Klasse B, FCC-Teil 15 Klasse B, C-Tick Klasse B, CE-Klasse B, VCCI Klasse B, Verträglichkeit CCC, CAN ICES-3 (B)/NMB-3(B) Behördliche CE-Zeichen, CB, CCC Sicherheitszulassungen Technische Daten von Modell GS308E Die folgende Tabelle zeigt die technischen Daten für das Modell GS308E. -
Seite 88: Technische Daten Der Modelle Jgs516Pe Und Jgs524Pe
Gigabit Ethernet Smart Managed Plus Switches Technische Daten der Modelle JGS516PE und JGS524PE Die folgende Tabelle zeigt die technischen Daten für die Modelle JGS516PE und JGS524PE. Tabelle 17: Technische Daten der Modelle JGS516PE und JGS524PE Funktion Beschreibung Netzwerkschnittstelle RJ-45-Anschluss für 10BASE-T, 100BASE-TX oder 1000BASE-T Netzwerkkabel Netzwerkkabel der Kategorie 5e (Cat 5e) oder höher Netzwerkanschlüsse... -
Seite 89: Technische Daten Von Modell Jgs524Ev2
Gigabit Ethernet Smart Managed Plus Switches Technische Daten von Modell JGS524Ev2 Die folgende Tabelle zeigt die technischen Daten für das Modell JGS524Ev2. Tabelle 18: Technische Daten von Modell JGS524Ev2 Funktion Beschreibung Netzwerkschnittstelle RJ-45-Anschluss für 10BASE-T, 100BASE-TX oder 1000BASE-T Netzwerkkabel Netzwerkkabel der Kategorie 5e (Cat 5e) oder höher Netzwerkanschlüsse Anschluss für das Netzteil 100–240 V, 50–60 Hz, max.
