NETGEAR GS116Ev2 Installationsanleitung

Installationsanleitung

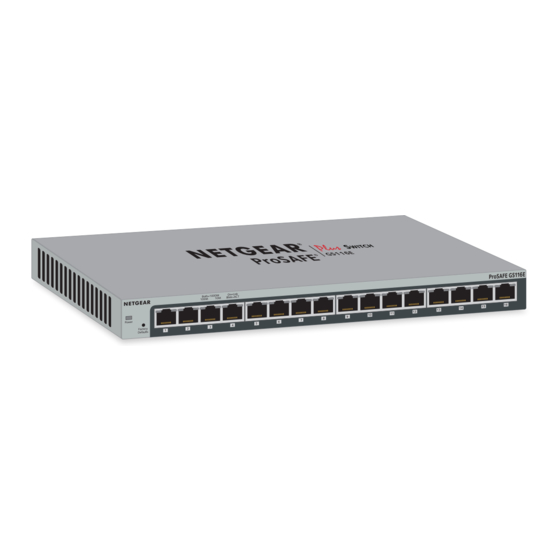

16-Port Gigabit Smart Managed Plus Switch
GS116Ev2
Lieferumfang
• Switch (Modell GS116Ev2)
• Netzteil (je nach Region unterschiedlich)
• Ein Beutel mit Gummifüßen zur Aufstellung auf einer Tischplatte und ein Kit
für die Wandmontage
• Installationsanleitung
Schritt 1: Schließen Sie das Gerät an.
GS116Ev2-
Switch
Wireless Access Point
Netzwerkrouter
Server
Schritt 2: Schließen Sie das Stromkabel an.
Schritt 3: Überprüfen Sie den Status.
Power-LED Port-LEDs (Geschwindigkeit)
An Verbindung mit 1000 MBit/s
(beide LEDs)
Aus
Verbindung mit 100 MBit/s
(linke LED)
Verbindung mit 10 MBit/s
(rechte LED)
Zugriff auf den Switch
Smart Managed Plus Switches sind Plug-and-Play Switches, d. h., sie müssen
Beispielver- nicht konfiguriert werden. Sie können außerdem zusätzliche erweiterte
bindungen Funktionen des Switches konfigurieren und verwalten, indem Sie entweder
den Webbrowser eines Computers verwenden oder das ProSAFE Plus
Konfigurationsprogramm auf einem Windows-basierten Computer installieren.
Webbrowser-Zugriff
Sie können einen Switch konfigurieren, wenn er nur an Ihren Computer
Internet
angeschlossen ist (netzextern) oder wenn er an Ihren Computer und Ihr
Netzwerk (netzintern) angeschlossen ist.
So verwenden Sie den Webbrowser zum Konfigurieren des Switches:
1. Wenn Sie den Switch netzextern konfigurieren, notieren Sie die TCP/IP-
Konfigurationseinstellungen Ihres Computers, und konfigurieren Sie den
Computer
Computer dann mit der statischen IP-Adresse 192.168.0.210 und der
Subnetzmaske 255.255.255.0.
Wenn Sie nicht sicher sind, wie Sie vorgehen sollen, besuchen Sie
netgear.com/support, und suchen Sie dort nach Statische IP-Adresse auf dem
Computer.
2. Öffnen Sie einen Webbrowser, und geben Sie die IP-Adresse des Switches ein.
Wenn der Switch an ein Netzwerk mit DHCP-Server (in der Regel ein Router)
angeschlossen ist, verwenden Sie die IP-Adresse, die der DHCP-Server dem
Switch zuweist. Wenn der Switch netzextern ist oder an einem Netzwerk ohne
DHCP-Server angeschlossen ist, verwenden Sie die Standard-IP-Adresse des
Switches http://192.168.0.239.
Wenn Sie nicht genau wissen, wie Sie die IP-Adresse des Switches finden, können
Sie die NETGEAR Insight Mobile App, das ProSAFE Plus Konfigurationsprogramm
oder das NETGEAR Switch-Erkennungstool verwenden.
3. Geben Sie das Passwort ein.
Port-LEDs (Aktivität)
Das Standardpasswort lautet password.
Aktivität (rechte LED
4. Klicken Sie auf die Schaltfläche Login (Anmelden).
blinkt)
Sie können jetzt in der lokalen Browseroberfläche weitere Einstellungen für
Keine Verbindung
den Switch konfigurieren.
(beide LEDs sind aus)
5. Wenn Sie die Konfiguration eines netzexternen Switches abgeschlossen
haben, setzen Sie den Computer wieder auf seine ursprünglichen TCP/IP-
Einstellungen zurück, und schließen Sie den Switch mit einem Netzwerkkabel
an das Netzwerk an.
